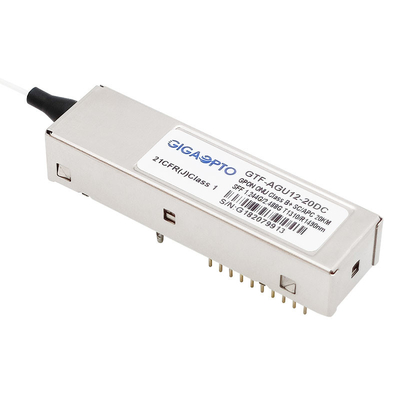

APC κατηγορίας B+ SFF 2x10 GPON ONU ενότητα Sc πλεξίδων

Κατηγορία B+ GPON ONU

Έκρηξη TX 1310nm 1.244G/RX 1490nm 2.488G

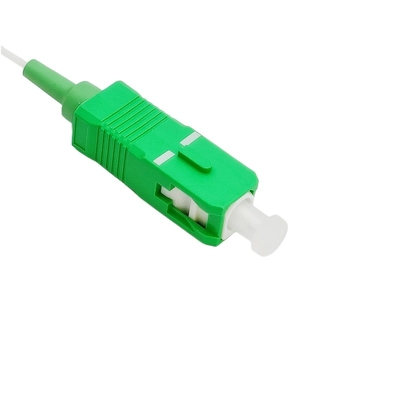

SC/APC συνδετήρας πλεξίδων

Συμμόρφωση RoHS

Περιγραφή

Η ενότητα πομποδεκτών πλεξίδων κατηγορίας B+ GPON ONU SFF 2x10 SCAPC gtf-agu12-20DC του Gigaopto σχεδιάζεται για τις εφαρμογές χαμηλότερου κόστους P2MP FTTx. Μπορεί πλήρως να υποστηρίξει την εφαρμογή κατηγορίας B+ ODN που διευκρινίζεται από τα πρότυπα και το ITU-τ G.984.2 amendent-2006 ITU-τ G.984.2.

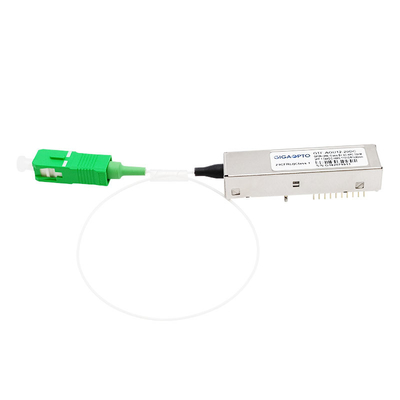

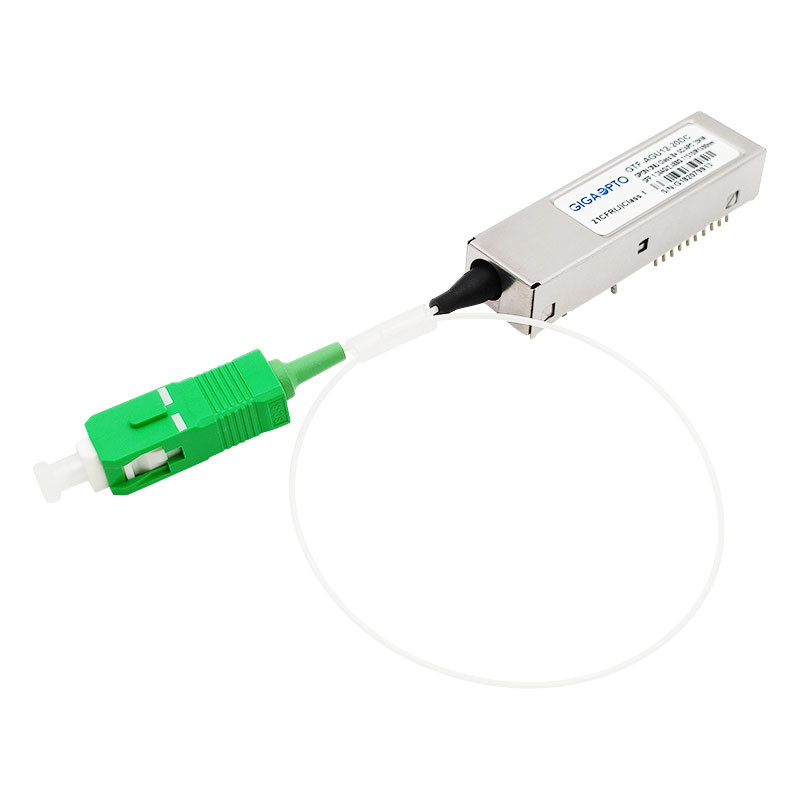

Ο πομποδέκτης GPON ONU συσκευάζεται του μικρού τύπου 2x10 με APC Sc το συνδετήρα πλεξίδων.

Η ενότητα αποτελείται από ένα μη ψυχόμενο DFB λέιζερ 1310nm, έναν προενισχυτή InGaAs και ένα WDM φίλτρο σε ένα υψηλός-ενσωματωμένο οπτικό υποσυγκρότημα. Διαβιβάζει 1.244Gbps σε 1310nm στον τρόπο έκρηξης και λαμβάνει 2.488Gbps σε 1490nm στο συνεχή τρόπο.

Η ενότητα παρέχει τις ψηφιακές διαγνωστικές πληροφορίες των λειτουργούντων όρων και της θέσης της, συμπεριλαμβανομένης της διαβίβασης της ισχύος, του προκατειλημμένου ρεύματος λέιζερ, της θερμοκρασίας ενότητας, και της τάσης ανεφοδιασμού. Τα στοιχεία κατώτατων ορίων βαθμολόγησης και συναγερμών/προειδοποίησης γράφονται και αποθηκεύονται στην εσωτερική μνήμη (EEPROM).

Κάθε ενότητα πομποδεκτών GPON SFP έχει κάνει τη δοκιμή δειγματοληψίας κάτω από τα περισσότερα διάσημα εμπορικά σήματα των δρομολογητών, διακόπτες, κεντρικοί υπολογιστές.

Προδιαγραφή

Διαταγή των πληροφοριών

Χαρακτηριστικά γνωρίσματα

• Ενιαία αμφίδρομα στοιχεία ινών - συνδέσεις
• συσκευή αποστολής σημάτων λέιζερ 1310nm DFB και δέκτης 1490nm
• μετάδοση τρόπου έκρηξης 1.244Gbps
• 2.488Gbps συνεχής δέκτης τρόπου
• Συσκευασία SFF 2x10 με το συνδετήρα πλεξίδων SC/APC
• Ενιαία παροχή ηλεκτρικού ρεύματος 3.3V
• Ψηφιακή διαγνωστική διεπαφή ελέγχου
• Παρέχετε το σήμα τρόπου έκρηξης ότι TX ανιχνεύει τη λειτουργία
• Συναγερμός ελαττωμάτων λέιζερ συσκευών αποστολής σημάτων LVTTL
• Η χαμηλή EMI και άριστη προστασία ESD
• Κατηγορία Ι ασφάλεια προτύπου IEC-60825 λέιζερ υποχωρητική
• RoHS6 συμμόρφωση

Εφαρμογή

• Παθητικά οπτικά δίκτυα Gigabit (GPON)
• FTTX

Πρότυπα

• Συμμορφώνεται με την πολλών πηγών συμφωνία SFP (MSA) SFF-8074i
• Συμμορφώνεται με το ITU-τ G.984.2
• Συμμορφώνεται με τη FCC 47 μέρος 15, κατηγορία Ψ CFR
• Συμμορφώνεται με το FDA 21 CFR 1040,10 και 1040,11 εκτός από τις αποκλίσεις σύμφωνα με την ειδοποίηση λέιζερ Νο 50, χρονολογημένος στις 24 Ιουνίου 2007
• Συμμορφώνεται με sff-8472
• Συμβατό σύστημα με την ταξινόμηση Class2 ευαισθησίας TR-nwt-000870 4,1 ESD.
• Συμβατό σύστημα με τον GR-468-ΠΥΡΗΝΑ Telcordia

Περίληψη συσκευασίας

Για περισσότερους πομποδέκτες GPON ONU SFP, παρακαλώ αναφερθείτε στο ακόλουθο έντυπο

Σειρά πομποδεκτών GPON ONU (ποσοστό tx-1.244g/rx-2.488G, μήκος κύματος στοιχείων: TX1310nm/RX1490nm, κατηγορία B+, DFB+APD)
