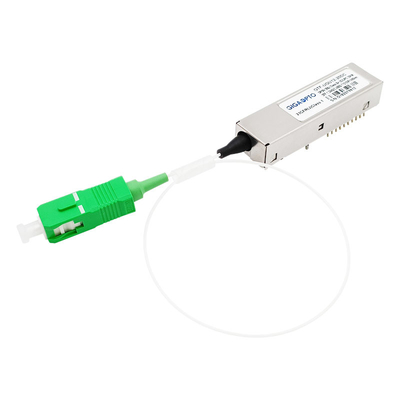

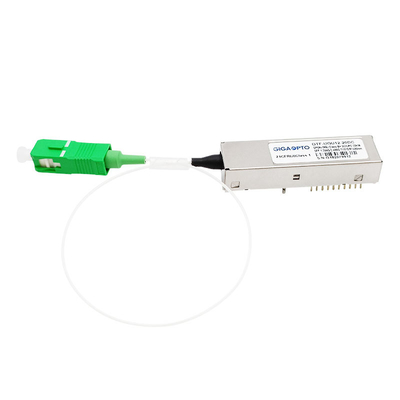

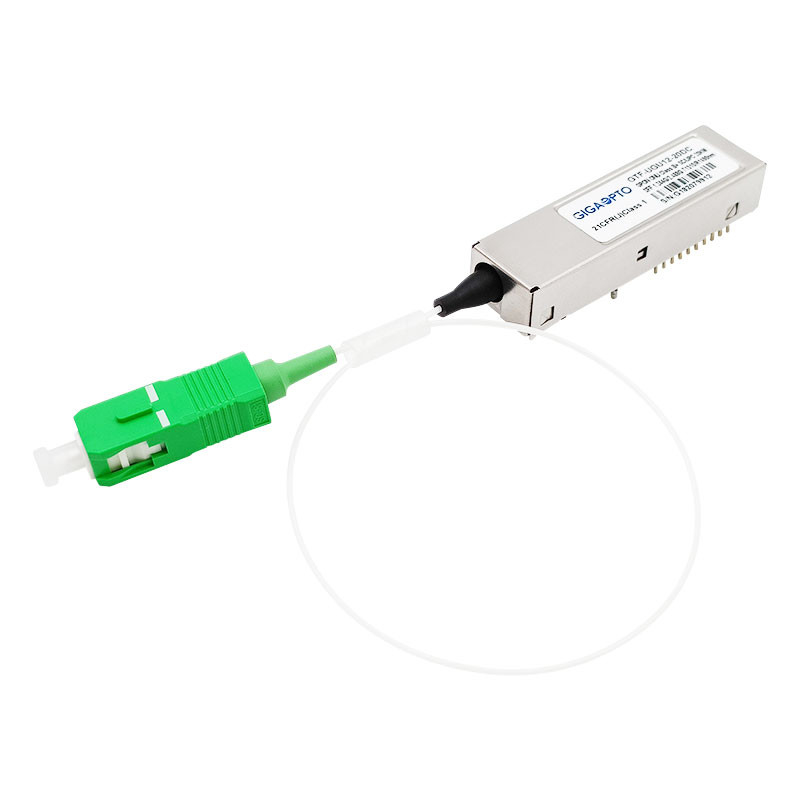

Ενότητα πομποδεκτών πλεξίδων Sc UPC κατηγορίας B+ SFF 2x10 GPON ONU ONT

Κατηγορία B+ GPON ONU/ONT

Έκρηξη TX 1310nm 1.244G/RX 1490nm 2.488G

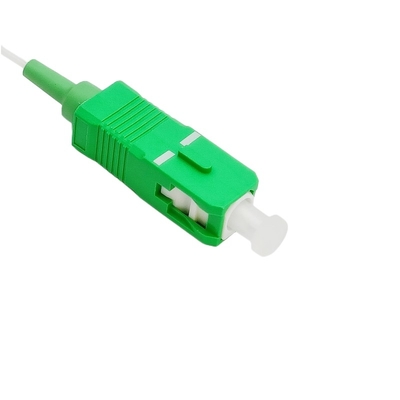

SC/UPC συνδετήρας πλεξίδων

Συμμόρφωση RoHS

Περιγραφή

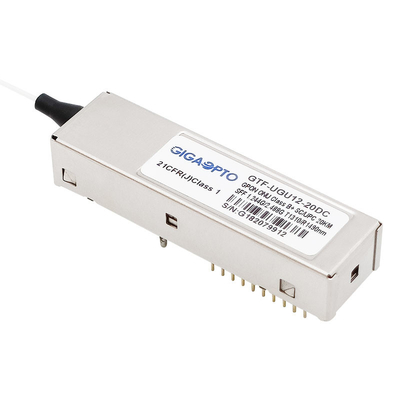

Αυτή η gtf-ugu12-20DC ενότητα πομποδεκτών πλεξίδων Sc UPC κατηγορίας B+ GPON ONU/ONT SFF 2x10 σχεδιάζεται για την gigabit-ικανή παθητική οπτική μετάδοση δικτύων (GPON). Μπορεί πλήρως να υποστηρίξει την εφαρμογή κατηγορίας B+ ODN που διευκρινίζεται από τα πρότυπα και το ITU-τ G.984.2 amendent-2006 ITU-τ G.984.2.

Ο πομποδέκτης GPON ONU/ONT SFP συσκευάζεται του μικρού τύπου 2x10 με το δοχείο πλεξίδων Sc UPC.

Το τμήμα συσκευών αποστολής σημάτων χρησιμοποιεί ένα λέιζερ 1310nm DFB και ένας ενσωματωμένος οδηγός λέιζερ του BM που σχεδιάζεται για να εκτελέσει την πολύ μικρή έκρηξη επιτρέπει/θέτει εκτός λειτουργίας το χρόνο καθυστέρησης. Ο οδηγός λέιζερ περιλαμβάνει επίσης το ψηφιακό APC και θερμοκρασίας κύκλωμα αποζημιώσεων, το οποίο χρησιμοποιείται για την κράτηση της οπτικής αναλογίας δύναμης και εξάλειψης έναρξης σταθερής πέρα από τη θερμοκρασία και τη γήρανση.

Το τμήμα δεκτών χρησιμοποιεί μια ενσωματωμένη φωτοδίοδο και τον προενισχυτή 1490nm APD που τοποθετούνται από κοινού. Έχει τη λειτουργία που δείχνει σήμα-ανιχνευμένη τη δέκτης θέση (ενεργός υψηλός). Ένας ενσωματωμένος WDM συζευκτήρας μπορεί να χωρίσει το φως εισαγωγής 1490nm και το φως παραγωγής 1310nm.

Οι ψηφιακές λειτουργίες διαγνωστικών είναι διαθέσιμες, όπως διευκρινίζονται σε sff-8472.

Ο οπτικός πομποδέκτης περιέχει ένα EEPROM. Παρέχει την πρόσβαση στις περίπλοκες πληροφορίες προσδιορισμού που περιγράφουν τις ικανότητες του πομποδέκτη, τις τυποποιημένες διεπαφές, τον κατασκευαστή, και άλλες πληροφορίες.

Προδιαγραφή

Διαταγή των πληροφοριών

Χαρακτηριστικά γνωρίσματα

• Ενιαία αμφίδρομα στοιχεία ινών - συνδέσεις
• συσκευή αποστολής σημάτων λέιζερ 1310nm DFB και δέκτης 1490nm
• μετάδοση τρόπου έκρηξης 1.244Gbps
• 2.488Gbps συνεχής δέκτης τρόπου
• Συσκευασία SFF 2x10 με το συνδετήρα πλεξίδων SC/UPC
• Ενιαία παροχή ηλεκτρικού ρεύματος 3.3V
• Ψηφιακή διαγνωστική διεπαφή ελέγχου
• Παρέχετε το σήμα τρόπου έκρηξης ότι TX ανιχνεύει τη λειτουργία
• Συναγερμός ελαττωμάτων λέιζερ συσκευών αποστολής σημάτων LVTTL
• Η χαμηλή EMI και άριστη προστασία ESD
• Κατηγορία Ι ασφάλεια προτύπου IEC-60825 λέιζερ υποχωρητική
• RoHS6 συμμόρφωση

Εφαρμογή

• Παθητικά οπτικά δίκτυα Gigabit (GPON)
• FTTX

Πρότυπα

• Συμμορφώνεται με την πολλών πηγών συμφωνία SFP (MSA) SFF-8074i
• Συμμορφώνεται με το ITU-τ G.984.2
• Συμμορφώνεται με τη FCC 47 μέρος 15, κατηγορία Ψ CFR
• Συμμορφώνεται με το FDA 21 CFR 1040,10 και 1040,11 εκτός από τις αποκλίσεις σύμφωνα με την ειδοποίηση λέιζερ Νο 50, χρονολογημένος στις 24 Ιουνίου 2007
• Συμμορφώνεται με sff-8472
• Συμβατό σύστημα με την ταξινόμηση Class2 ευαισθησίας TR-nwt-000870 4,1 ESD.
• Συμβατό σύστημα με τον GR-468-ΠΥΡΗΝΑ Telcordia

Περίληψη συσκευασίας

Για περισσότερους πομποδέκτες GPON ONU SFP, παρακαλώ αναφερθείτε στο ακόλουθο έντυπο

Σειρά πομποδεκτών GPON ONU (στοιχεία rateTX-1.244G/RX-2.488G, μήκος κύματος: TX1310nm/RX1490nm, κατηγορία B+, DFB+APD)
