Έκρηξη TX 1310nm 1.244G RX 1490nm 2.488G δοχείων Sc UPC πομποδεκτών SFF 2x10 κατηγορίας B+ GPON ONU

Κατηγορία B+ ONU για GPON

Ενιαίος αμφίδρομος WDM ινών πομποδέκτης

1.244Gbps προς τα πάνω και 2.488Gbps προς τα κάτω

100% σύνολο συμβατός με τις συσκευές επικρατόντων οικοδεσποτών

Περιγραφή

Αυτή η ενότητα πομποδεκτών δοχείων κατηγορίας B+ SFF 2x10 SCUPC gtf-sgu12-20DC GPON ONU σχεδιάζεται για τις εφαρμογές χαμηλότερου κόστους P2MP (σημείο σε πολυσημειακό) FTTx. Μπορεί πλήρως να υποστηρίξει την εφαρμογή κατηγορίας B+ ODN που διευκρινίζεται από τα πρότυπα και το ITU-τ G.984.2 amendent-2006 ITU-τ G.984.2.

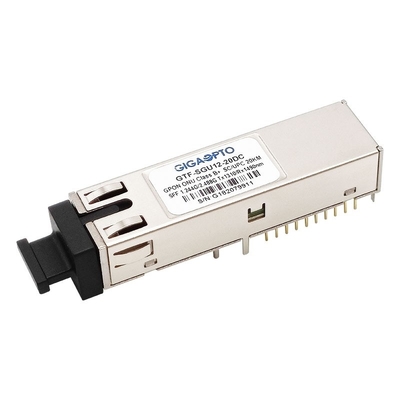

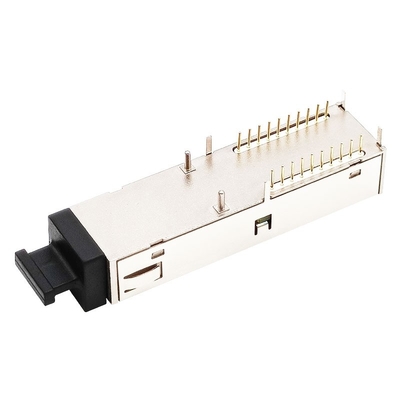

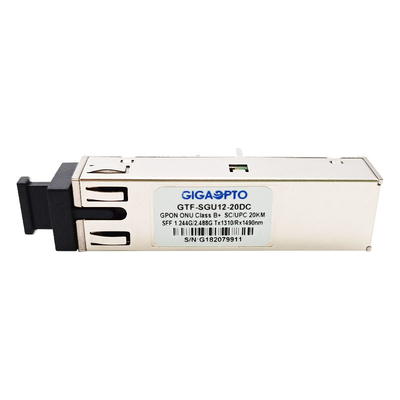

Αυτός ο πομποδέκτης GPON ONU B+ συσκευάζεται του μικρού τύπου 2x10 με έναν συνδετήρα δοχείων Sc UPC.

Η ενότητα GPON ONU SFP αποτελείται από το μη ψυχόμενο DFB λέιζερ 1310nm, τον προενισχυτή InGaAs και ένα WDM φίλτρο σε ένα υψηλός-ενσωματωμένο οπτικό υποσυγκρότημα. Διαβιβάζει 1.244Gbps σε 1310nm στον έκρηξη-τρόπο και λαμβάνει 2.488Gbps σε 1490nm στον συνεχής-τρόπο. Αυτός ο πομποδέκτης είναι κατηγορία 1 προϊόν λέιζερ που συμμορφώνεται με το IEC 60825-1 και το IEC 60825-2, και είναι rohs-6 υποχωρητικά.

Η μεταλλική συσκευασία εγγυάται την άριστη EMI και τα χαρακτηριστικά EMC, το οποίο συμμορφώνεται συνολικά με τα διεθνή σχετικά πρότυπα.

Οι ψηφιακές λειτουργίες διαγνωστικών είναι διαθέσιμες, όπως διευκρινίζονται σε sff-8472, το οποίο παρέχει το σε πραγματικό χρόνο έλεγχο της θερμοκρασίας πομποδεκτών, της προκατειλημμένης τρέχουσας, οπτικής ισχύος λέιζερ, της λαμβανόμενων οπτικών ισχύος και της τάσης ανεφοδιασμού πομποδεκτών.

Προδιαγραφή

Διαταγή των πληροφοριών

Χαρακτηριστικά γνωρίσματα

• Ενιαία αμφίδρομα στοιχεία ινών - συνδέσεις
• συσκευή αποστολής σημάτων λέιζερ 1310nm DFB και δέκτης 1490nm
• μετάδοση τρόπου έκρηξης 1.244Gbps
• 2.488Gbps συνεχής δέκτης τρόπου
• Συσκευασία SFF 2x10 με την αμφίδρομη οπτική διεπαφή δοχείων Sc
• Ενιαία παροχή ηλεκτρικού ρεύματος 3.3V
• Ψηφιακή διαγνωστική λειτουργία ελέγχου που εφαρμόζεται
• Εσωτερική βαθμολόγηση
• Η χαμηλή EMI και άριστη προστασία ESD
• Κατηγορία Ι ασφάλεια προτύπου IEC-60825 λέιζερ υποχωρητική
• Λειτουργούσα σειρά θερμοκρασίας: 0^Oc ~+70oC ή -40^Oc ~+85oC
• RoHS6 συμμόρφωση

Εφαρμογή

• Παθητικά οπτικά δίκτυα Gigabit (GPON)
• FTTX
• Άλλες οπτικές συνδέσεις

Πρότυπα

• Συμμορφώνεται με την πολλών πηγών συμφωνία SFP (MSA) SFF-8074i
• Συμμορφώνεται με το ITU-τ G.984.2
• Συμμορφώνεται με sff-8472
• Συμμορφώνεται με τη FCC 47 μέρος 15, κατηγορία Ψ CFR
• Συμμορφώνεται με το FDA 21 CFR 1040,10 και 1040,11 εκτός από τις αποκλίσεις σύμφωνα με την ειδοποίηση λέιζερ Νο 50, χρονολογημένος στις 24 Ιουνίου 2007

Περίληψη συσκευασίας

Οι διαστάσεις είναι στα χιλιοστόμετρα. Όλες οι διαστάσεις είναι ±0.1mm εκτός αν ορίζεται διαφορετικά. (Μονάδα: χιλ.)

Για περισσότερους πομποδέκτες GPON ONU SFP, παρακαλώ αναφερθείτε στο ακόλουθο έντυπο

Σειρά πομποδεκτών GPON ONU (στοιχεία rateTX-1.244G/RX-2.488G, μήκος κύματος: TX1310nm/RX1490nm, κατηγορία B+, DFB+APD)
