Λεπτομέρειες:
|
| Όνομα προϊόντων: | Πομποδέκτης GPON SFP | Τύπος: | Κατηγορία Δ 8dBm |
|---|---|---|---|
| Ποσοστό στοιχείων (Gb/s): | TX2.5Gb/s/RX1.25Gb/s | μήκος κύματος: | 1490nm-TX/1310nm-RX |
| Συνδετήρας: | Μονοκατευθυντικό Sc | Διαγνωστικός: | Υποστηριγμένος |
| Λέξεις κλειδιά: | +8dBm ενότητα πομποδεκτών Δ GPON OLT SFP κατηγορίας | ||
| Επισημαίνω: | Πομποδέκτης SFP GPON OLT,Πομποδέκτης DDM GPON OLT,8dBm οπτικές ενότητες |
||

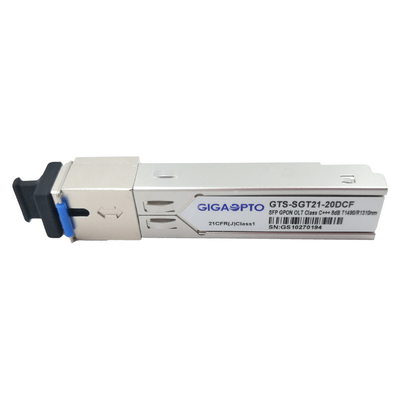

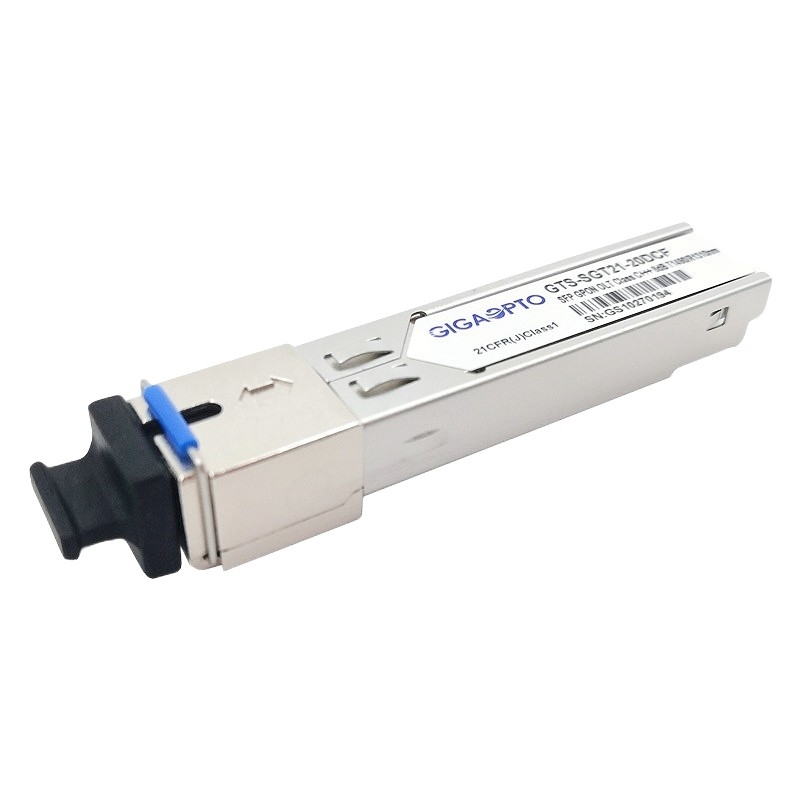

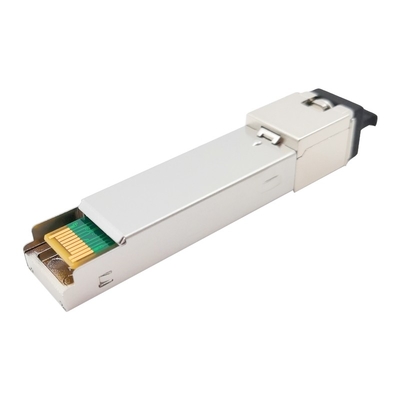

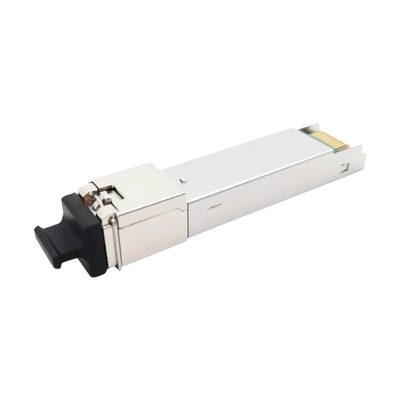

Δύναμη 8αριθμόςμερώνενοτήτωνπομποδεκτώνdBm gts-sgt21-20DCF Δ TX κατηγορίας GPON OLT SFP
Περιγραφή
Αυτή η δύναμη GPON OLT SFP 8dBm Tx είναι πλήρης υποχωρητική με τις απαιτήσεις κατηγορίας D/C+++ ITU G.984.2 για τις οπτικές τελικές (OLT) εφαρμογές γραμμών με 1.244Gbps προς τα πάνω και 2.488Gbps προς τα κάτω.
Αυτή η ενότητα συσκευασίας GPON Δ SFP αποτελείται από τη συσκευή αποστολής σημάτων συνεχής-τρόπου 2.488Gbps DFB 1490nm, το δέκτη έκρηξη-τρόπου 1.244Gbps APD 1310nm, τον προενισχυτή και WDM το φίλτρο σε ένα υψηλός-ενσωματωμένο οπτικό υποσυγκρότημα. Είναι μια κατηγορία που 1 προϊόν λέιζερ συμμορφώνεται με το IEC 60825-1 και το IEC 60825-2, και είναι MSA SFP, sff-8472 και ROHS6 υποχωρητικά.
Προδιαγραφή
| Όνομα προϊόντων | Ενότητα GPON OLT SFP | Τύπος κατηγορίας | Κατηγορία D/C+++ |
| Συσκευασία | SFP | Τάση παροχής ηλεκτρικού ρεύματος | +3.3V |
| Συνδετήρας | Simplex Sc | Ανώτατη προσιτότητα | 20km |
| DDM/DOM | Υποστηριγμένος | Τύπος ινών | ενιαία ίνα τρόπου |
| Εξουσιοδότηση | 3 έτη | Λειτουργούσα θερμοκρασία | -5~70°C/-40~85°C |
| Ποσοστό στοιχείων (TX) | 2.488Gbps | Ποσοστό στοιχείων (RX) | 1.244Gbps |
| Μήκος κύματος (TX) | 1490nm | Μήκος κύματος (RX) | 1310nm |
| Κατανάλωση ισχύος | <1> | Συνολικό ρεύμα | 450mA (Max) |
| Συσκευή αποστολής σημάτων | DFB | Δέκτης | APD |
| TX έξω δύναμη (dBm) | +6.0~+10.0dBm | RX ευαισθησία | < -32=""> |
| Αναλογία αποσπάσματος | >8.2dB | Υπερφόρτωση δεκτών | >-15dBm |
| Πρωτόκολλα | SFF-8472, ITUT-984,2 | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Πρότυπα
| Οπτικά χαρακτηριστικά συσκευών αποστολής σημάτων | ||||||
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις |
| Προωθημένη δύναμη (avg.) | ΙΚΤΑΛΟΥΡΟΣ | +6 | +8 | +10 | dBm | |
| Λειτουργούσα σειρά μήκους κύματος | λC | 1480 | 1500 | NM | ||
| Φασματικό πλάτος (- 20dB) | ∆λ | 1 | NM | |||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | ||||
| Αναλογία εξάλειψης | ER | 8.2 | DB | PRBS 223 - 1+72CID @2.488GBIT/S | ||
| Συσκευή αποστολής σημάτων και ποινική ρήτρα διασποράς | TDP | 1 | DB | Διαβιβάστε σε 20km SMF | ||
| Η οπτική δύναμη παραγωγής μετά από TX θέτει εκτός λειτουργίας | PDIS | -39 | dBm | |||
| Διάγραμμα ματιών παραγωγής | Υποχωρητικός με το ITU-τ G.984.2 | |||||
| Συντελεστής ανάκλασης συσκευών αποστολής σημάτων | -10 | DB | ||||
| Οπτικά χαρακτηριστικά δεκτών | ||||||
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις |
| Σειρά μήκους κύματος | λC | 1260 | 1360 | NM | ||
| Ευαισθησία δεκτών | SEN | -32 | dBm | Note1 | ||
| Οπτική υπερφόρτωση εισαγωγής δύναμης | ΚΑΘΙΣΜΕΝΟΣ | -15 | dBm | Note1 | ||
| Δυναμική περιοχή | 15 | DB | Σχήμα 1 | |||
| Συντελεστής ανάκλασης δεκτών | -15 | DB | ||||
Χαρακτηριστικό κύκλωμα εφαρμογής
Χάρτης μνήμης EEPROM
Τμηματικό περιεχόμενο μνήμης ταυτότητας EEPROM
Ο οπτικός πομποδέκτης περιέχει ένα EEPROM. Παρέχει την πρόσβαση στις περίπλοκες πληροφορίες προσδιορισμού που περιγράφουν τις ικανότητες του πομποδέκτη, τις τυποποιημένες διεπαφές, τον κατασκευαστή, και άλλες πληροφορίες. Όταν το τμηματικό πρωτόκολλο ενεργοποιείται, ο οικοδεσπότης παράγει το τμηματικό σήμα ρολογιών (SCL, νεαρός δικυκλιστής Def 1). Τα θετικά στοιχεία ρολογιών ακρών σε εκείνα τα τμήματα του EEPROM που δεν είναι γράψιμο που προστατεύεται μέσα στον πομποδέκτη SFP. Τα αρνητικά στοιχεία ρολογιών ακρών από τον πομποδέκτη SFP. Το τμηματικό σήμα στοιχείων (SDA, νεαρός δικυκλιστής Def 2) είναι αμφίδρομο για την τμηματική μεταφορά δεδομένων. Ο οικοδεσπότης χρησιμοποιεί SDA από κοινού με SCL για να χαρακτηρίσει την έναρξη και το τέλος της τμηματικής ενεργοποίησης πρωτοκόλλου. Οι μνήμες οργανώνονται ως σειρά οκτάμπιτων λέξεων στοιχείων που μπορούν να εξεταστούν χωριστά ή διαδοχικά.
Η ενότητα παρέχει τις διαγνωστικές πληροφορίες για τους παρόντες λειτουργούντες όρους. Ο πομποδέκτης παράγει αυτό το διαγνωστικό στοιχείο από την ψηφιακή αναλογική μεταλλαγή των εσωτερικών αναλογικών σημάτων. Το στοιχείο κατώτατων ορίων βαθμολόγησης και συναγερμών/προειδοποίησης γράφεται κατά τη διάρκεια της κατασκευής συσκευών. Ο λαμβανόμενος έλεγχος δύναμης, διεβίβασε τον έλεγχο δύναμης, προκατειλημμένος τρέχων έλεγχος, ο έλεγχος και ο έλεγχος θερμοκρασίας όλοι τάσης ανεφοδιασμού εφαρμόζονται. Τα διαγνωστικά στοιχεία είναι ακατέργαστες τιμές A/D και πρέπει να μετατραπούν στις μονάδες πραγματικών κόσμων που χρησιμοποιούν τις σταθερές βαθμολόγησης που αποθηκεύονται στις θέσεις EEPROM 56 - 95 στην τμηματική διεύθυνση A2h λεωφορείων καλωδίων. Οι ψηφιακοί διαγνωστικοί μνήμης τομείς στοιχείων χαρτών ειδικοί ορίζουν ως επόμενοι.
Διατάζοντας τις πληροφορίες - σειρά GPON OLT SFP Gigaopto (simplex Sc TX-2.488Gbps/RX-1.244Gbps/TX-1490nm/RX-1310nm DFB+APD)
| P/N | Κατηγορία | Δύναμη Tx | Ευαισθησία Rx | Θερμοκρασία |
| Gts-sgt21-20DCB | B+ | +1.5~+5.0dBm | < -28=""> | COM |
| Gts-sgt21-20DIB | B+ | +1.5~+5.0dBm | < -28=""> | IND. |
| Gts-sgt21-20DCC | C+ | +3.0~+7.0dBm | < -30=""> | COM |
| Gts-sgt21-20DIC | C+ | +3.0~+7.0dBm | < -30=""> | IND. |
| Gts-sgt21-20DCD | C++ | +4.5~+10.0dBm | < -31=""> | COM |
| Gts-sgt21-20DID | C++ | +4.5~+10.0dBm | < -31=""> | IND. |
| Gts-sgt21-20DCE | C+++/Δ | +6.0~+10.0dBm | < -32=""> | COM |
| Gts-sgt21-20DIE | C+++/Δ | +6.0~+10.0dBm | < -32=""> | IND. |
| Σημείωση | OEM/ODM υποστηριγμένοι, είστε πάντα ευπρόσδεκτοι να μας έρθετε σε επαφή με. | |||
