Λεπτομέρειες:
|
| Προϊόν: | 100GBASE SWDM4 | Ποσοστό ημερομηνίας: | 100Gb/s |
|---|---|---|---|
| Παράγοντας μορφής: | QSFP28 | Απόσταση: | το 150m@OM5/το 100m@OM4/το 75m@OM3 |
| Συνδετήρας: | LC duplex | Συστατικό: | VCSEL + ΚΑΡΦΊΤΣΑ |
| Λέξεις κλειδιά: | 100G QSFP28 SWDM4, ενότητες SWDM4 | ||
| Επισημαίνω: | πομποδέκτης 850nm MMF,Πομποδέκτης 100GBASE-SWDM4 MMF,πομποδέκτης 940nm 100G QSFP28 |
||
Με βάση μια πολλαπλών προτύπων συμφωνία βιομηχανίας (swdm-MSA), επικερδώς αναβάθμιση εύρους ζώνης από 25G σε 100G χωρίς μεταβαλλόμενες υπάρχουσες ίνες
Περιγραφή

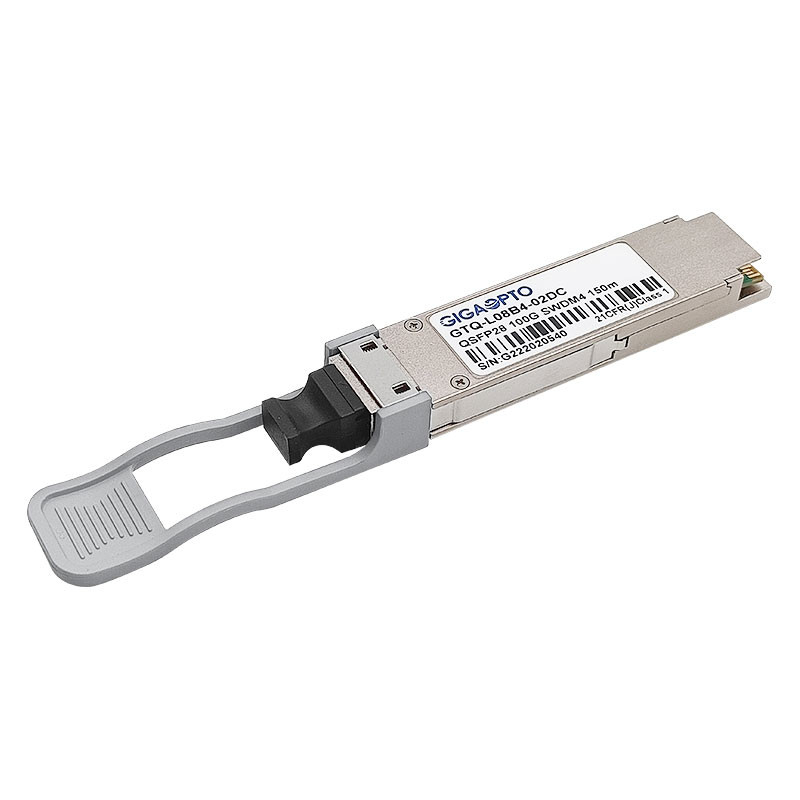

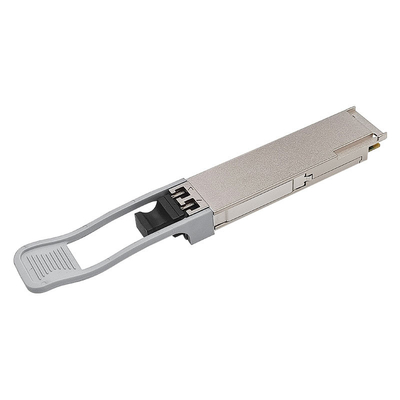

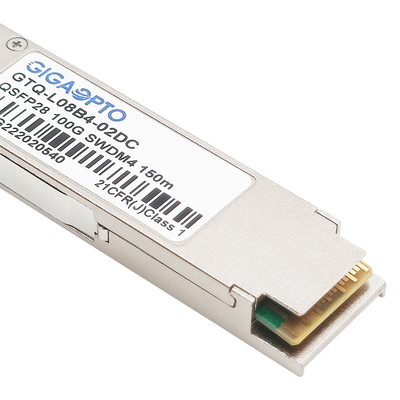

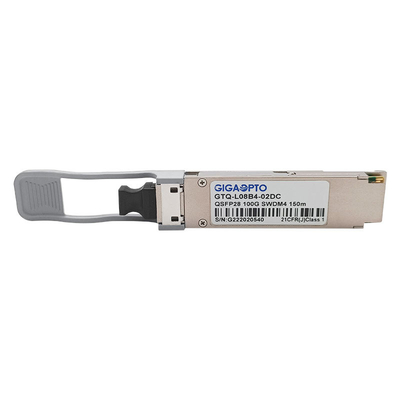

GTQ-l08b4-02DC του Gigaopto είναι ένα είδος pluggable οπτικής τεχνολογίας χρήσεων SWDM (σύντομο τμήμα μήκους κύματος πολλαπλό) πομποδεκτών που λειτουργεί με την πολλαπλού τρόπου ίνα, που παρέχει 4 κανάλια στην περιοχή 850-940nm σε 25.78Gbps/lanes, το οποίο μπορεί να διαβιβάσει ένα πολλαπλασιασμένο σήμα 100G πέρα από τη διπλή πολλαπλού τρόπου ίνα με έναν συνδετήρα LC, μια ανώτατη μετάδοση μέχρι 75m σε OM3/100m σε OM4/150m σε OM5.
Οι ψηφιακές λειτουργίες διαγνωστικών είναι διαθέσιμες μέσω μιας διεπαφής I2C, όπως διευκρινίζονται από το QSFP28 MSA.
Προδιαγραφή
| Όνομα προϊόντων | 100G SWDM4 | P/N | GTQ-l08b4-02DC |
| Τύπος συσκευασίας | QSFP28 | Στοιχείο-ποσοστό | 103.12Gbps (4×25.78Gbps) |
| Απόσταση συνδέσεων | το 150m@OM5/το 100m@OM4/το 75m@OM3 | Τύπος καλωδίων | Πολλαπλού τρόπου ίνα |
| Μήκος κύματος (ch1-CH4) | 850nm, 880nm, 910nm, 940nm | Συνδετήρας | LC ντούμπλεξ |
| Τάση παροχής ηλεκτρικού ρεύματος | +3.3V (χαρακτηριστικός) | Κατανάλωση ισχύος | ≤ 3.5W |
| Τύπος συσκευών αποστολής σημάτων | SWDM VCSEL | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| TX δύναμη ανά πάροδο | -5.5 ~ +3dBm | Ευαισθησία δεκτών | < -3=""> |
| Αναλογία εξάλειψης | > 2dB | Σχήμα διαμόρφωσης | NRZ |
| Περιβάλλον | Λειτουργία: 0 σε 70°C | DOM/DDM | υποστήριξη |
| Αποθήκευση: -40°C σε 85°C | Εξουσιοδότηση | 3 έτη | |
| Πρωτόκολλα | 100G Ethernet, MSA υποχωρητικό | ||
Χαρακτηριστικό γνώρισμα
Εφαρμογές
Οπτικά χαρακτηριστικά
| Παράμετρος συσκευών αποστολής σημάτων | Πάροδος | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημείωση |
| Κάνοντας σήμα ποσοστό, κάθε πάροδος | 25.78125±100ppm | Gb/s | ||||
|
Σειρά μήκους κύματος παρόδων |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
NM |
||
| Σχήμα διαμόρφωσης | NRZ | |||||
| Διαφορά στη δύναμη έναρξης μεταξύ οποιων δήποτε δύο παρόδων | 4.5 | dBm | ||||
| Φασματικό πλάτος RMS | 0,59 | NM | 1 | |||
| Οπτικό εύρος διαμόρφωσης (OMA), κάθε πάροδος | -5.5 | 3 | dBm | 2 | ||
| Μέση δύναμη έναρξης ανά πάροδο @ TX από το κράτος | -30 | dBm | ||||
|
Δύναμη έναρξης στη OMA μείον TDEC |
Lane0 Lane1 Lane2 Lane3 |
-7 -7 -7.4 -7.7 |
dBm |
|||
|
Συσκευή αποστολής σημάτων και περάτωση ματιών διασποράς |
Lane0 Lane1 Lane2 Lane3 |
4 4 4.4 4.8 |
DB |
3 |
||
| Αναλογία εξάλειψης | 2 | DB | ||||
| Οπτική ανοχή επιστροφής απώλειας | 12 | DB | ||||
| Περικυκλωμένη ροή |
≥86% στο um 19 ≤30% στο um 4,5 |
4 | ||||
|
Καθορισμός μασκών ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3} Αναλογία 1.5x10-3 χτυπήματος χτυπήματα ανά δείγμα |
{0,3, 0,38, 0,45, 0,35, 0,41, 0,5} |
|||||
|
Σημειώσεις: 1. Το φασματικό πλάτος RMS είναι η σταθερή απόκλιση του φάσματος. 2. Η κανονιστική χαμηλότερη αξία της OMA για μια υποχωρητική συσκευή αποστολής σημάτων είναι “δύναμη έναρξης στη OMA μείον TDEC, κάθε πάροδος (λ.)” συν την πραγματική αξία “TDEC”, αλλά αξίας τουλάχιστον “της OMA, κάθε πάροδος (λ.)”. 3. TDEC υπολογίζεται από το μετρημένο TDECm χρησιμοποιώντας τις μεθόδους σε 3,6. Το TDECm μετριέται μετά από τη μέθοδο IEEE 802,3 πρόταση της 95.8.5 χρησιμοποιώντας έναν δέκτη αναφοράς εύρους ζώνης 12,6 Ghz για όλες τις παρόδους. 4. Εάν μετριέται στην ίνα um τύπων A1a.2 ή τύπων A1a.3 50 σύμφωνα με το IEC 61280-1-4. |
||||||
| Παράμετρος δεκτών | Πάροδος | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημείωση |
| Κάνοντας σήμα ποσοστό, κάθε πάροδος | 25.78125±100ppm | Gb/s | ||||
|
Σειρά μήκους κύματος παρόδων |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
NM |
||
| Σχήμα διαμόρφωσης | NRZ | |||||
| Κατώτατο όριο ζημίας | 4.4 | dBm | ||||
|
Ο μέσος όρος λαμβάνει τη δύναμη, κάθε πάροδος |
Lane0 Lane1 Lane2 Lane3 |
-9.5 -9.4 -9.4 -9.4 |
3.4 |
dBm |
||
| Δύναμη δεκτών, κάθε πάροδος (OMA) | 3 | dBm | ||||
| Συντελεστής ανάκλασης δεκτών | -12 | DB | ||||
|
unStressed ευαισθησία δεκτών (OMA) |
Lane0 Lane1 Lane2 Lane3 |
-8.2 -8.4 -8.6 -8.8 |
dBm |
1 |
||
| RX_Los_Assert | -30 | dBm | ||||
| RX_Los_De-ASSERT | -12 | dBm | ||||
| RX_Los_Hysteresis | 0,5 | dBm | ||||
|
1.unstressed ευαισθησία στα ΤΖΙΤΖΙΦΑ 5E-5 (προ FEC) |
||||||
Ηλεκτρικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά σημάτων εισαγωγής συσκευών αποστολής σημάτων (TP1) | Λ. | Χαρακτηριστικός | Max | Μονάδα |
| Κάνοντας σήμα ποσοστό ανά πάροδο (σειρά) | 25.78125 ± 100 PPM | ΓΨΔ | ||
| Διαφορική επιστροφής απώλεια εισαγωγής | Εξίσωση (83E-5) | DB | ||
| Διαφορικό στην κοινή επιστροφής απώλεια εισαγωγής τρόπου | Εξίσωση (83E-6) | DB | ||
| Διαφορικός κακός συνδυασμός λήξης | 10 | % | ||
| Τονισμένη ενότητα δοκιμή εισαγωγής | Δείτε 83E3.4.1 | |||
| Διαφορική ανοχή τάσης εισαγωγής PK-PK | 900 | MV | ||
| Τάση ΣΥΝΕΧΟΥΣ κοινή τρόπου | -350 | 2850 | MV | |
| Ενιαία τελειωμένη σειρά ανοχής τάσης | -0.4 | 3.3 | Β | |
| Ηλεκτρικά χαρακτηριστικά σημάτων παραγωγής δεκτών (TP4) | Λ. | Χαρακτηριστικός | Max | Μονάδα |
| Κάνοντας σήμα ποσοστό ανά πάροδο (σειρά) | 25.78125 ± 100 PPM | ΓΨΔ | ||
| Τάση παραγωγής κοινός-τρόπου εναλλασσόμενου ρεύματος (RMS) | 17.5 | MV | ||
| Διαφορική τάση παραγωγής | 900 | MV | ||
| Πλάτος ματιών | 0,57 | UI | ||
| Ύψος ματιών, διαφορικό | 228 | MV | ||
| Κάθετη περάτωση ματιών | 5.5 | DB | ||
| Διαφορική επιστροφής απώλεια παραγωγής | Εξίσωση (83E-2) | DB | ||
| Κοινή έως διαφορική επιστροφής απώλεια μετατροπής τρόπου | Εξίσωση (83E-3) | DB | ||
| Διαφορικός κακός συνδυασμός λήξης | 10 | % | ||
| Χρόνος μετάβασης (20% σε 80%) | 12 | CP | ||
| Τάση ΣΥΝΕΧΟΥΣ κοινή τρόπου | -350 | 2850 | MV | |
Μηχανικές διαστάσεις
Μονάδα: χιλ.,
