Λεπτομέρειες:
|
| Όνομα προϊόντων: | 100GBASE-ZR4 πομποδέκτης | Τύπος μορφής: | QSFP28 |
|---|---|---|---|
| Συστατικό: | WDM EML/SOA+PIN ΤΟΥ ΤΟΠΙΚΟΎ LAN 4 Χ | μήκος κύματος: | 1295.6nm, 1300.1nm, 1304.6nm, 1309.1nm |
| Συνδετήρας: | LC ντούμπλεξ | Ανώτατη απόσταση: | 80km |
| CDR: | Διπλός | Προϋπολογισμός δύναμης: | 30dB |
| Λέξεις κλειδιά: | Πομποδέκτης ινών 100GBASE ZR4 80km | ||
| Επισημαίνω: | 100g qsfp28 zr4,qsfp28 100g 80km,100GBASE ZR4 |
||

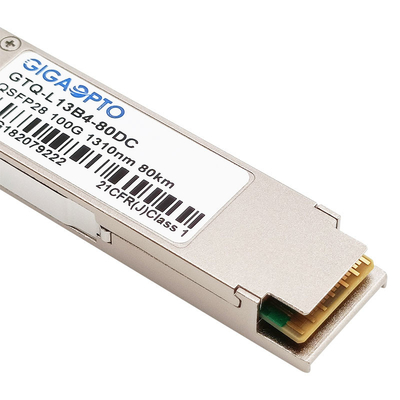

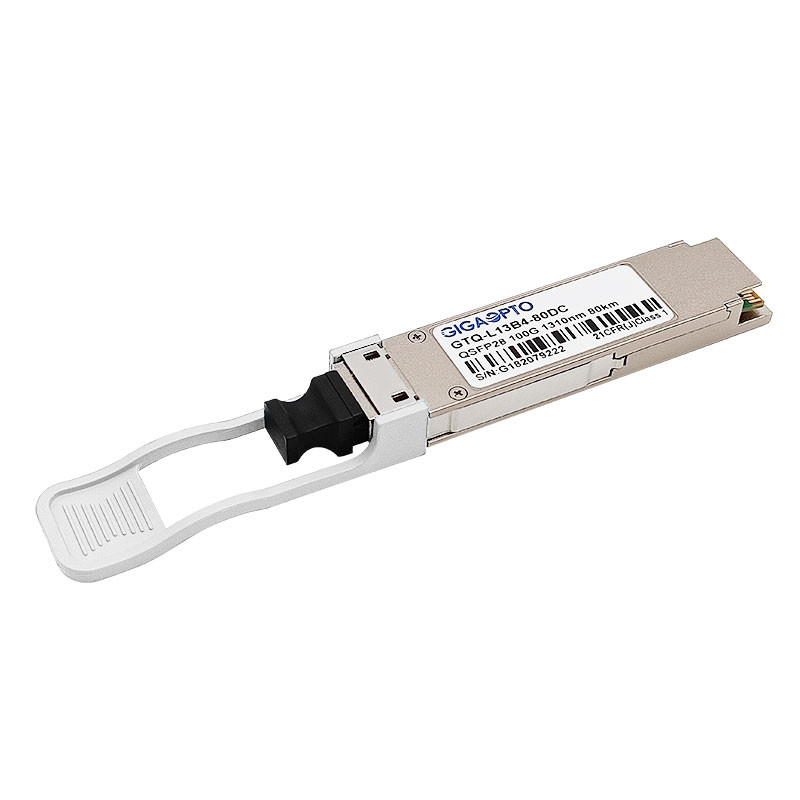

100G QSFP28 ZR4 με διπλό CDR 80 χλμ, λ1296-1309nm, LC-ντούμπλεξ, ενιαίος τρόπος για τις συνδέσεις 100GBASE-ZR4 Ethernet
Περιγραφή
Η ενότητα πομποδεκτών GTQ-l13b4-80DC του Gigaopto που σχεδιάζεται για τις εφαρμογές οπτικών επικοινωνιών υποχωρητικές σε 100GBASE-ZR4, που λειτουργεί πέρα από το single-mode οπτικό καλώδιο διπλός-σκελών τέσσερις ανεξάρτητες παρόδους οπτικών επικοινωνιών, που χωρίζονται με μεταξύ τους χρησιμοποιώντας WDM του τοπικού LAN την τεχνολογία, μια μέγιστη μετάδοση μπορεί μέχρι απόσταση 80km (με τον οικοδεσπότη FEC) και 40km (χωρίς οικοδεσπότη FEC).
Αυτός ο πομποδέκτης 100Gbase ZR4 αποτελείται από δύο τμήματα: η υψηλή επίδοση EML δρόσισε WDM TOSA του τοπικού LAN 4x25Gb/s (1295,56, 1300,05, 1304,58, 1309.14nm) τις συσκευές αποστολής σημάτων λέιζερ και τους υψηλούς δέκτες ευαισθησίας 4x25Gb/s SOA+PIN. Όλος ο πομποδέκτης είναι CE/RoHS επικυρωμένο και είναι υποχωρητικό με τις ασφάλειες προτύπου προϊόντων
Ένα τμηματικό EEPROM στον πομποδέκτη επιτρέπει στο χρήστη για να έχει πρόσβαση στον έλεγχο πομποδεκτών και τα στοιχεία διαμόρφωσης μέσω της διοικητικής διεπαφής 2 καλωδίων QSFP. Αυτή η διεπαφή χρησιμοποιεί μια ενιαία διεύθυνση, A0h, με έναν χάρτη μνήμης που διαιρείται σε χαμηλότερη και ανώτερη περιοχή. Το βασικό ψηφιακό διαγνωστικό (DD) στοιχείο φυλάσσεται στη χαμηλότερη περιοχή ενώ το συγκεκριμένο στοιχείο φυλάσσεται σε μία σειρά των πινάκων στην υψηλή περιοχή μνήμης.
Με αυτά τα χαρακτηριστικά γνωρίσματα, αυτό εύκολο να εγκαταστήσει, ο καυτός swappable πομποδέκτης 100G ZR4 είναι κατάλληλος να χρησιμοποιηθεί για την ίνα Πάροχων Υπηρεσιών Ίντερνετ (ISP) στην εγχώριες συνάθροιση και τη σπονδυλική στήλη, τα κινητά κεντρικά δίκτυα χειριστών και κινητές Backhaul και τις διασυνδέσεις περιοχών δικτύωσης κέντρων δεδομένων
Προδιαγραφή
| Όνομα προϊόντων | Πομποδέκτης 100GBASE ZR4 | Αριθμός μερών | GTQ-l13b4-80DC |
| Τύπος | QSFP28 WDM ΤΟΥ ΤΟΠΙΚΟΎ LAN | Ανώτατο ποσοστό στοιχείων | 103.125Gbps (4x 25.78Gbps) |
| Μήκος κύματος | 1295.6nm, 1300.1nm, 1304.6nm, 1309.1nm | Ανώτατη απόσταση συνδέσεων | 80km |
| Συνδετήρας | Διπλός-LC | Τύπος καλωδίων | single-mode ίνα |
| Τύπος συσκευών αποστολής σημάτων | WDM EML ΤΟΥ ΤΟΠΙΚΟΎ LAN 4 Χ | Τύπος δεκτών | SOA+PIN |
| TX δύναμη παραγωγής | 2~6.5dBm | Ευαισθησία δεκτών | <-28 dBm=""> |
| Δύναμη-προϋπολογισμός (DB) | 30dB | Υπερφόρτωση | > dBm 2 |
| Κατανάλωση ισχύος | ≤6.5W | Αναλογία εξάλειψης | >6dB |
| DDM/DOM | Υποστηριγμένος | Σειρά θερμοκρασίας | 0 σε 70°C (32 σε 158°F) |
| CDR (αποκατάσταση ρολογιών και στοιχείων) | TX & RX ενσωματωμένο CDR | Σχήμα διαμόρφωσης | NRZ |
| OEM/ODM | Υποστηριγμένος | Εξουσιοδότηση | 3 έτη |
| Πρωτόκολλα | IEEE 802.3BA 100GBASE-ZR4, CE, QSFP28 MSA, ROHS, SFF-8636, SFF-8665 | ||
| Σημαντική υπενθύμιση | Η πλήρης προσιτότητα 80km απαιτεί τη χρήση FEC στην πλατφόρμα οικοδεσποτών. Χωρίς FEC, η προσιτότητα είναι 40km | ||
Ειδοποίηση: Όταν ο μακρύς πομποδέκτης προσιτότητας χρησιμοποιείται στη σύντομη μετάδοση απόστασης, παρακαλώ ταιριαγμένος με τον κατάλληλο εξασθενητή σύμφωνα με τον πίνακα.
| Απόσταση | ≤ 10km | ≤ 25km | ≤ 35km |
| Εξασθενητής | 15dB | 10dB | 5dB |
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Συμβατότητα
Οι οπτικοί πομποδέκτες του Gigaopto είναι 100% συμβατά με όλα τα σημαντικά εμπορικά σήματα διακοπτών και δεν θα προκαλέσουν τη ζημία στις συσκευές cOem.
Προκειμένου να εξασφαλιστούν η ποιότητα και η συμβατότητα των προϊόντων μας, κάθε προϊόν εξετάζεται προσεκτικά στον αντίστοιχο εξοπλισμό πριν από την παράδοση στους πελάτες.
Για αυτήν την συμβατότητα GTQ-l13b4-80DC 100G ZR4, παρακαλώ αναφερθείτε στον πίνακα αλληλογραφίας P/N. Εάν ο αριθμός εμπορικών σημάτων και μερών που ψάχνετε δεν παρατίθεται κατωτέρω, παρακαλώ μας ενημερώστε και θα είμαστε ευχαριστημένοι να παρέχουμε σε σας περισσότερες λεπτομέρειες.
| Αντίστοιχος συμβατός αριθμός εμπορικών σημάτων/μερών | |||
| Εμπορικό σήμα | Αριθμός μερών | Εμπορικό σήμα | Αριθμός μερών |
| Gigaopto | GTQ-l13b4-80DC | Ιουνίπερος | Qsfp-100gbase-ZR4 |
| Cisco | Qsfp-100g-zr4-s | ||
