Λεπτομέρειες:
|
| Όνομα στοιχείων: | ενότητα πομποδεκτών 100G eLR4 | Συσκευασία/τεχνολογία: | QSFP28/WDM ΤΟΥ ΤΟΠΙΚΟΎ LAN |
|---|---|---|---|
| Εύρος ζώνης: | 103.1Gbps (4x 25.78Gbps) | μήκος κύματος: | 1295-1310nm |
| TOSA/ROSA: | WDM DFB/PIN ΤΟΥ ΤΟΠΙΚΟΎ LAN 4 Χ | Μήκος συνδέσεων: | 20km |
| CDR: | TX & RX | DOM/DDM: | Υποστηριγμένος |
| Λέξεις κλειδιά: | Πομποδέκτης QSFP28 100GBASE-eLR4 20km | ||
| Επισημαίνω: | QSFP28 οπτικός πομποδέκτης,QSFP28 οπτικός πομποδέκτης,QSFP28 ELR4 |
||
Περιγραφή

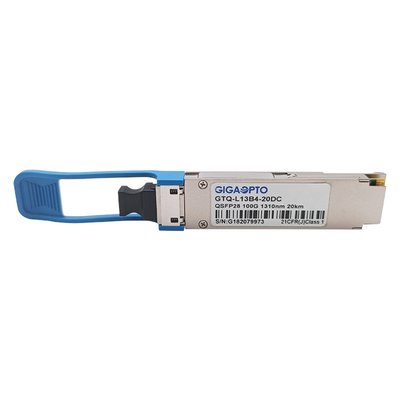

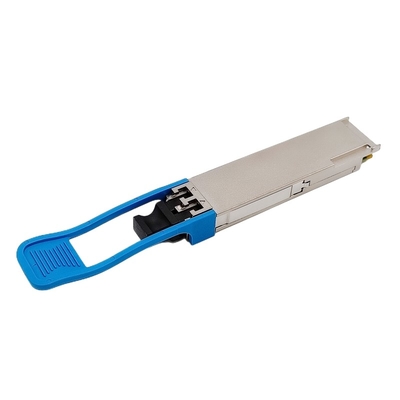

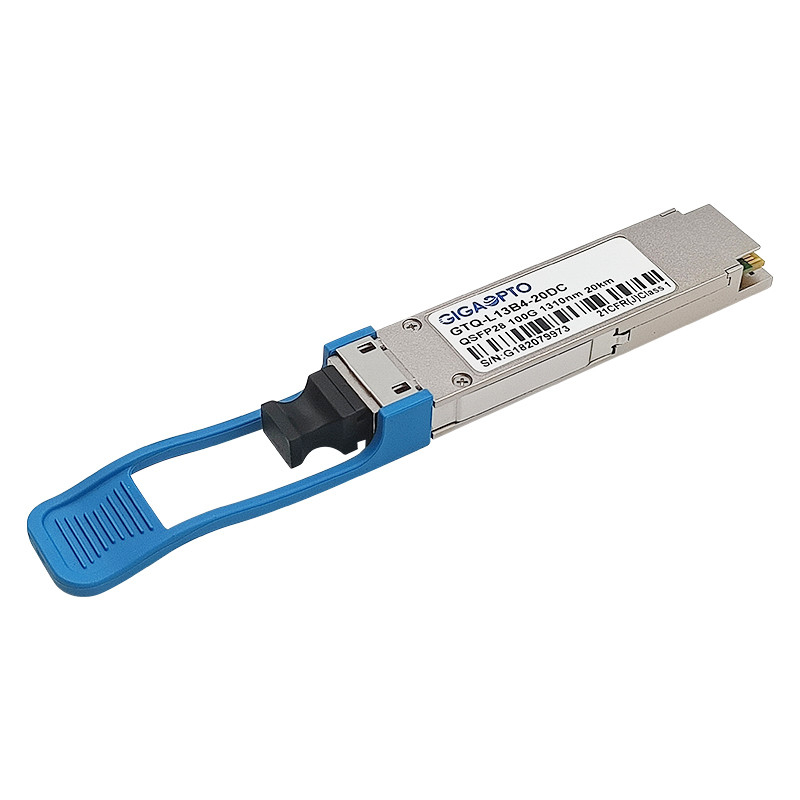

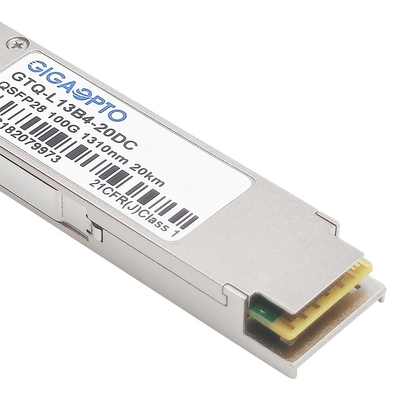

Ο αριθμός μερών πομποδεκτών QSFP28 100G eLR4 του Gigaopto GTQ-nl3b4-20DC σχεδιάζεται για τη χρήση σε 100 συνδέσεις Gigabit Ethernet σε μέχρι 20km την πάνω από 9/125 ενιαία ίνα τρόπου (SMF) μέσω ενός συνδετήρα βιομηχανικά τυποποιημένων LC.
Η ενότητα μετατρέπει 4 εισαγμένα κανάλια των ηλεκτρικών στοιχείων 25.78Gb/s σε 4 κανάλια WDM του τοπικού LAN των οπτικών σημάτων και τα πολλαπλασιάζει έπειτα σε ένα ενιαίο κανάλι για την οπτική μετάδοση 100Gb/s. Reversely από την πλευρά δεκτών, η ενότητα αποδιαυλώνει μια οπτική εισαγωγή 100Gb/s σε 4 κανάλια WDM του τοπικού LAN των οπτικών σημάτων και τους μετατρέπει έπειτα σε 4 κανάλια παραγωγής των ηλεκτρικών στοιχείων. Τα κεντρικά μήκη κύματος των 4 WDM του τοπικού LAN καναλιών είναι 1295,56, 1300,05, 1304,58 και 1309.14nm ως μέλη του WDM του τοπικού LAN πλέγματος μήκους κύματος που καθορίζεται IEEE 802.3ba.
Η υψηλή επίδοση δρόσισε WDM DFB του τοπικού LAN τις συσκευές αποστολής σημάτων και οι υψηλοί δέκτες ΚΑΡΦΙΤΣΏΝ ευαισθησίας παρέχουν την ανώτερη απόδοση και την υψηλή αξιοπιστία.
Είναι υποχωρητικό με το QSFP28 MSA, 100GBASE-LR4 και IEEE 802.3bm caui-4.
Οι ψηφιακές λειτουργίες διαγνωστικών είναι διαθέσιμες μέσω της διεπαφής I2C, όπως διευκρινίζονται από το QSFP28 MSA.
Προδιαγραφή
| Όνομα προϊόντων | QSFP-100G-ELR4 | Αριθμός μερών | GTQ-l13b4-20DC |
| Τύπος μορφής | QSFP28 | Ανώτατη ταχύτητα (GBP) | 103.125Gbps |
| ΑΡΙΘΜΗΣΗ ΠΑΡΟΔΩΝ | 4x (Tx/Rx) | Ταχύτητα ανά πάροδο | 25.78Gbps |
| Μήκος κύματος (χαρακτηριστικό) | 1295,56 NM, 1300,05 NM, 1304,58 NM, 1309,14 NM | Απόσταση καλωδίων | 20km σε G.652 |
| Διεπαφή | Διπλό LC | Τύπος μέσων | Ενιαία ίνα τρόπου |
| Τύπος TOSA | WDM DML ΤΟΥ ΤΟΠΙΚΟΎ LAN | Τύπος της ROSA | ΚΑΡΦΙΤΣΑ |
| TX δύναμη (dBm) | -4.3~4.5dBm | Ευαισθησία δεκτών | <-14> |
| Προϋπολογισμός δύναμης (DB) | 10.2dB | Υπερφόρτωση | >4.5dBm |
| Διασκεδασμός δύναμης | ≤3.5W | Αναλογία αποσπάσματος | >4dB |
| DDM | Υποστηριγμένος | Εμπορική θερμοκρασία | 0 σε 70°C |
| Αναλογία λάθους κομματιών (ΤΖΙΤΖΙΦΑ) | <1e-12> | Σχήμα διαμόρφωσης | NRZ |
| CDR (αποκατάσταση ρολογιών και στοιχείων) | Διπλά TX & RX | OEM/ODM | Υποστηριγμένος |
| Τεχνολογία συσκευασίας | ΚΙΒΩΤΙΟ | Εξουσιοδότηση | τριών ετών |
| Πρωτόκολλα | IEEE 802.3BA 100GBASE-LR4, QSFP28 MSA, SFF-8661, SFF-8636 | ||
| Εφαρμογή | 100G Ethernet, κέντρο δεδομένων, ασύρματο δίκτυο 5G | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Για περισσότερους της σειράς πομποδεκτών QSFP28 μας 100GBASE, παρακαλώ αναφερθείτε στο ακόλουθο έντυπο
| Αριθμός μερών | Περιγραφή | Μήκος κύματος | Μήκος | MEDIA | TX δύναμη (dBm) | Rx Sens. (dBm) |
| GTQ-m08b4-01DC | QSFP28 100G SR4 | 850nm | 100m | MMF | -8.4~2.4 | <-10> |
| GTQ-m08b4-02DC | QSFP28 SR BD | 850/900nm | 100m | MMF | -5.5 - 3 | <-9> |
| GTQ-m08b4-03DC | 100GBASE eSR4 | 850nm | 300m | MMF | -8.4~2.4 | <-10> |
| GTQ-m13b4-P5DC | QSFP28 PSM4-S | 1310nm | 500m | SMF | -9.4~2 | <-12> |
| GTQ-m13b4-02DC | QSFP28 PSM4-S | 1310nm | 2km | SMF | -6.0~2 | <-10> |
| GTQ-l27b4-02DC | 100G CWDM4 | 1311nm CWDM | 2km | SMF | -6.5~2.5 | <-11> |
| GTQ-l27b4-10DC | 100G eCWDM4 | 1311nm CWDM | 10km | SMF | -6.5~2.5 | <-13> |
| GTQ-l13b4-10DC | QSFP28 LR4 | WDM ΤΟΥ ΤΟΠΙΚΟΎ LAN | 10km | SMF | -4.3~4.5 | <-10> |
| GTQ-l13b4-20DC | QSFP28 eLR4 | WDM ΤΟΥ ΤΟΠΙΚΟΎ LAN | 20km | SMF | -4.3~4.5 | <-14> |
| GTQ-l13b4-40DC | QSFP28 ER4 Lite | WDM ΤΟΥ ΤΟΠΙΚΟΎ LAN | 40km (με FEC) | SMF | -2.9~4.5 | <-20> |
| GTQ-l13b4-80DC | QSFP28 ZR4 | WDM ΤΟΥ ΤΟΠΙΚΟΎ LAN | 80km | SMF | 2~6.5 | <-28> |
| GTQ-n13b4-10MC | Διπλό 100/112G LR4 | WDM ΤΟΥ ΤΟΠΙΚΟΎ LAN | 10km | SMF | 4.3~4.5/0.6~4 | <-8> |
| GTQ-n13b4-20MC | Διπλό 100/112G eLR4 | WDM ΤΟΥ ΤΟΠΙΚΟΎ LAN | 20km | SMF | 1.0~+4.5/0~4 | <-9> |
| GTQ-n13b4-40MC | Διπλό 100/112G ER4 | WDM ΤΟΥ ΤΟΠΙΚΟΎ LAN | 40km | SMF | 2.5~2.9/1~3.3 | <-15> |
| GTQ-l13d1-P5DC | 100G QSFP28 DR1 | 1310nm | 500m | SMF | -2.9~4 | <-5> |
| GTQ-l13d1-02DC | 100G QSFP28 FR1 | 1310nm | 2km | SMF | -2.4~4 | <-6> |
| GTQ-l13d1-10DC | 100G QSFP28 LR1 | 1310nm | 10km | SMF | -1.4~4.5 | <-7> |
Σημείωση: OEM/ODM υποστηριγμένος.
