Λεπτομέρειες:
|
| Στοιχείο: | 6G SDI τηλεοπτικοί BIDI διπλοί δέκτες | τεχνολογία: | 2 δέκτης σε BOSA, 1 ίνα |
|---|---|---|---|
| Συσκευασία: | SFP | Κεντρικό μήκος κύματος: | RX1_1310nm/RX2_1490nm |
| Διεπαφή: | Μονοκατευθυντικό LC | Λειτουργούσα θερμοκρασία: | -5 σε 70°C |
| Εξουσιοδότηση: | 3 έτη | Λέξεις κλειδιά: | 6g-SDI διπλή ενότητα δεκτών ΚΑΡΦΙΤΣΏΝ |

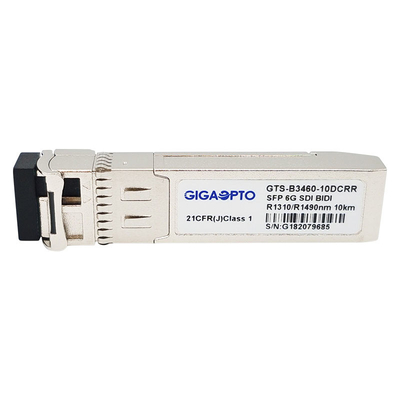

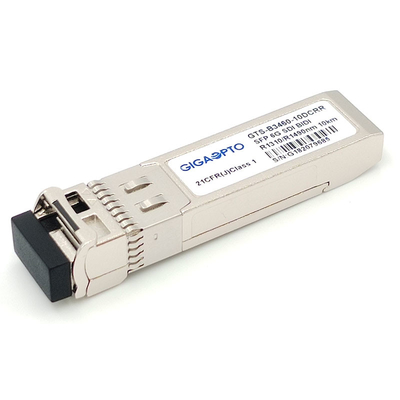

6G SDI SMPTE SFP RX1310nm RX1490nm ΚΑΡΦΏΝΕΙ τη διπλή ενότητα μη-MSA δεκτών 10km SMF BIDI LC
Λειτουργική προδιαγραφή
| Όνομα στοιχείων | 6G SDI SMPTE SFP διπλοί δέκτες | P/N | Gts-b3460-10DCRR |
| Τύπος ενότητας | Διπλό RX σε BOSA, 1 ίνα | Εύρος ζώνης (GBP) | 0.143Gbps - 5.94Gbps |
| Τύπος | SFP BIDI | Περιβάλλον | Λειτουργία -5 σε 70°C |
| Μήκος κύματος | RX1_1310nm/RX2_1490nm | Προσιτότητα | 10km @ 9/125μm SMF |
| Τύπος συνδετήρων | LC simplex | Τύπος καλωδίων | G.652 SMF |
| Μέρος συσκευών αποστολής σημάτων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | Τύπος δεκτών | Φωτοανιχνευτής ΚΑΡΦΙΤΣΩΝ |
| Τάση παροχής ηλεκτρικού ρεύματος | 3.3V | Ρεύμα ανεφοδιασμού (Max) | 500mA |
| Ευαισθησία δεκτών | <-15dbm> | Δύναμη κορεσμού εισαγωγής | > 0dBm |
| Διαγνωστικός (DDM/DOM) | Υποστήριξη | Ανάθεση καρφιτσών | Μη-MSA Pinout |
| Βάρος μονάδων | 0.025kg | Περιορισμένος εξουσιοδότηση χρόνος | 36-μήνας |
| Εφαρμογή | SD/HD/3G/6G SDI | ||
Περιγραφή
Το gts-b3460-10DCRR είναι μια 1 αμφίδρομη δύο καναλιών ενότητα δεκτών ινών με σκοπό να λάβει τα οπτικά τμηματικά ψηφιακά σήματα όπως καθορίζεται σε SMPTE 297-2006. Υποστηρίζει τα ποσοστά στοιχείων από 143Mb/s σε 5.94Gb/s.This που η διπλή ενότητα δεκτών σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για τα ποσοστά SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M και ST-2081 τμηματικά.
Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Είναι με τον ανιχνευτή φωτογραφιών ΚΑΡΦΙΤΣΏΝ δύο ανεξάρτητων 1310 NM και 1490 NM. Μια μέγιστη απόσταση 10 χλμ είναι επιτεύξιμη με τα παθολογικά σήματα 6Gb/s.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Πρότυπα
Καθορισμός καρφιτσών
| Καρφώστε το αριθ. | Σύμβολο | Όνομα/περιγραφή | Δύναμη ακόλουθη. | Σημειώσεις |
| 1 | Στρέψτε | Έδαφος δεκτών | 1$ος | |
| 2 | RD2- |
ΣΤΟΙΧΕΊΑ δεκτών (1310nm) έξω. Εναλλασσόμενο ρεύμα που συνδέεται. Cml-ο |
3$ος | |
| 3 | RD2+ |
Μη-ΣΤΟΙΧΕΊΑ δεκτών (1310nm) έξω. Εναλλασσόμενο ρεύμα που συνδέεται. Cml-ο |
3$ος | |
| 4 | MOD_ABS | Η ενότητα απούσα, συνδέει για να στρέψει στην ενότητα | 3$ος | 1 |
| 5 | SCL | 2-Wire γραμμή ρολογιών τμηματικών διεπαφών, lvttl-ι | 3$ος | 2 |
| 6 | SDA | 2-Wire γραμμή στοιχείων τμηματικών διεπαφών, lvttl-I/O | 3$ος | 2 |
| 7 | Στρέψτε | Έδαφος δεκτών | 3$ος | |
| 8 | NC | Μην συνδεμένος | 3$ος | |
| 9 | NC | Μην συνδεμένος | 3$ος | |
| 10 | RX_LOS1 |
Απώλεια δεκτών (1490nm) ένδειξης σημάτων, lvttl-ο Υψηλός: απώλεια σήματος Χαμηλός: σήμα που ανιχνεύεται |
1$ος | 3 |
| 11 | Στρέψτε | Έδαφος δεκτών | 1$ος | |
| 12 | RD1- |
ΣΤΟΙΧΕΊΑ δεκτών (1490nm) έξω. Εναλλασσόμενο ρεύμα που συνδέεται. Cml-ο |
3$ος | |
| 13 | RD1+ |
Μη-ΣΤΟΙΧΕΊΑ δεκτών (1490nm) έξω. Εναλλασσόμενο ρεύμα που συνδέεται. Cml-ο |
3$ος | |
| 14 | Στρέψτε | Έδαφος δεκτών | 1$ος | |
| 15 | VccR | Παροχή ηλεκτρικού ρεύματος δεκτών | 2$ος | |
| 16 | VccR | Παροχή ηλεκτρικού ρεύματος δεκτών | 2$ος | |
| 17 | Στρέψτε | Έδαφος δεκτών | 1$ος | |
| 18 | NC | Μην συνδεμένος | 3$ος | |
| 19 | NC | Μην συνδεμένος | 3$ος | |
| 20 | RX_LOS2 |
Απώλεια δεκτών (1310nm) ένδειξης σημάτων, lvttl-ο Υψηλός: απώλεια σήματος Χαμηλός: σήμα που ανιχνεύεται |
1$ος | 4 |
Δύναμη ακόλουθη: Ακολουθία δέσμευσης καρφιτσών κατά τη διάρκεια της καυτής σύνδεσης.
Σημείωση 1. MOD_ABSσυνδέεταιμεVeeTμέσαστηνενότητα.
Σημείωση 2. SDA&SCL(I2C)θα σηκωθείμε4.7k-αντιστάτες10kΩστονπίνακαοικοδεσποτών.
Σημείωση 3. RX_LOS1θα σηκωθείμε4.7k-αντιστάτες10kΩστονπίνακαοικοδεσποτών.
Σημείωση 4. ΤοΤRX_LOS2θα σηκωθείμε4.7k-αντιστάτες10kΩστονπίνακαοικοδεσποτών.
Περίληψη συσκευασίας
Οι διαστάσεις είναι στα χιλιοστόμετρα. Όλες οι διαστάσεις είναι ±0.1mm εκτός αν ορίζεται διαφορετικά. (Μονάδα: χιλ.)
