Λεπτομέρειες:
|
| Όνομα στοιχείων: | 12g-SDI BiDi SFP+ | Ποσοστό στοιχείων: | 12g |
|---|---|---|---|
| μήκος κύματος: | 1330nm - TX/1270nm - RX | Συνδετήρας: | Μονοκατευθυντικό LC |
| Ανώτατη μετάδοση καλωδίων: | 10km | OEM/ODM: | Υποστηριγμένος |
| Λέξεις κλειδιά 1: | Οπτικός πομποδέκτης 12g-SDI BIDI, | Λέξεις κλειδιά 2: | 12G αμφίδρομο SFP+ |
| Επισημαίνω: | Τηλεοπτικός SFP πομποδέκτης SMPTE,13T τηλεοπτικός πομποδέκτης SFP,Οπτικός πομποδέκτης BIDI |
||
Οπτικός πομποδέκτης MSA Pinout 10KM BiDi 1330nm/1270nm 12g-SDI SFP+
Λειτουργική προδιαγραφή
| Όνομα προϊόντων | 12G UHD τηλεοπτικό SFP | Ποσοστό στοιχείων | 0.27~11.88Gbps |
| Τύπος ενότητας | Πομποδέκτης | MSA/Non-MSA | MSA |
| Συσκευασία | SFP+ | Εμπορική θερμοκρασία | 0 σε 70°C (32 σε 158°F) |
| Μήκος κύματος | 1330nm - TX/1270nm - RX | Ανώτατη απόσταση | 10km |
| Διεπαφή | Μονοκατευθυντικό LC | MEDIA | single-mode ίνα |
| Συσκευή αποστολής σημάτων | DFB | Δέκτης | ΚΑΡΦΙΤΣΑ |
| Τάση παροχής ηλεκτρικού ρεύματος | +3.3V | Τρέχων | 280mA (χαρακτηριστικός.) |
| Μέση δύναμη παραγωγής | -5~+1dBm | RX το Sensitivity@11.88Gbps | < -11dB=""> |
| RX ευαισθησία @ 5.94Gbps | < -13dB=""> | RX Sensitivity@ 2.97Gbps | < -13dB=""> |
| Αναλογία εξάλειψης | >3.5dB | RX κορεσμός | > 1.0 dBm |
| Κατανάλωση ισχύος | ≤1.0W | Ψηφιακός διαγνωστικός | Υποστήριξη |
| OEM/ODM | Ναι | Εξουσιοδότηση | τριών ετών |
| Πρωτόκολλα | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI), ΚΑΙ ST 259 (SD-SDI). | ||
Περιγραφή

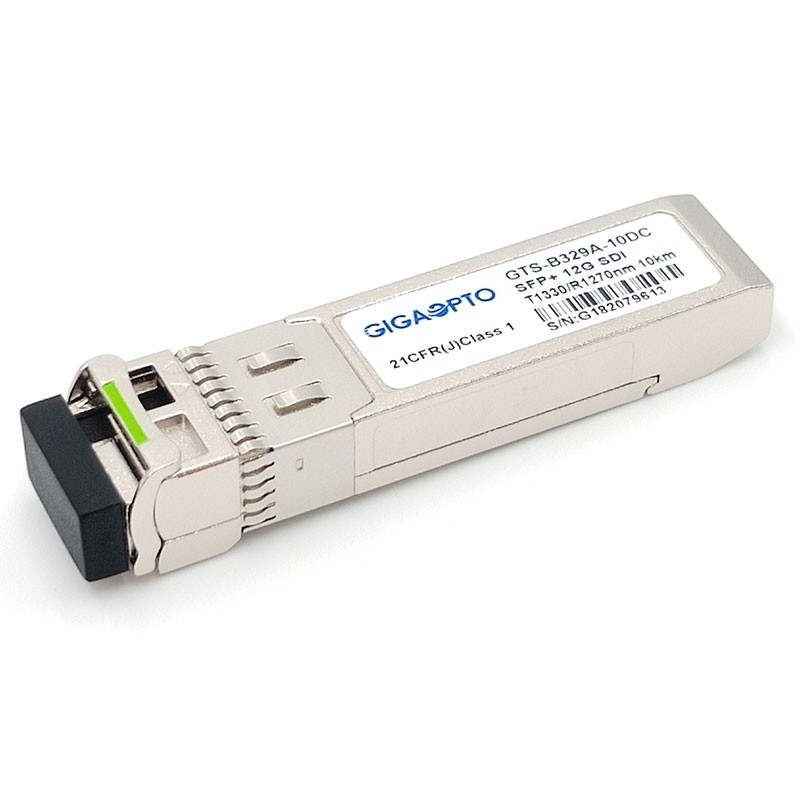

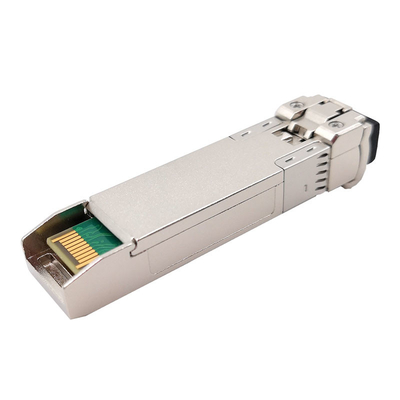

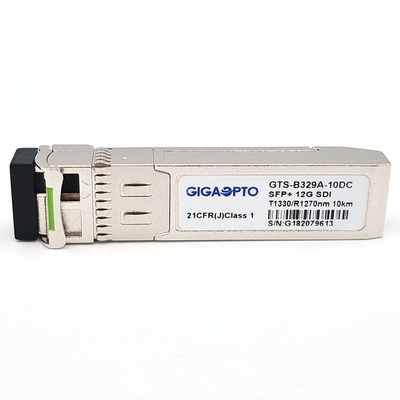

Ο οπτικός πομποδέκτης gts-b329a-10DC 12G BiDi SFP+ του Gigaopto σχεδιάζεται για την αμφίδρομη προσιτότητα μέχρι 10km συνδέσεων μετάδοσης 12g-SDI άνω των SMF με το μήκος κύματος 1330nm TX/1270nm RX.
Υποστηρίζει μέχρι 11.8Gbps και έχει ως σκοπό συγκεκριμένα να διαβιβάσει τα παθολογικά σχέδια για το hd-SDI, το 3g-SDI, το 6g-SDI, και το 12g-SDI.
Ο πομποδέκτης περιλαμβάνει τρία τμήματα: ένα λέιζερ DFB, μια φωτοδίοδος ΚΑΡΦΙΤΣΏΝ που ενσωματώνονται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA), Reclocker, και ένας ελεγκτής MCU. Ο πομποδέκτης είναι υποχωρητικός με την πολλών πηγών συμφωνία SFP (MSA), είναι με το συνδετήρα καρφιτσών SFP+ 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων.
Η ενότητα παρέχει τις ψηφιακές διαγνωστικές πληροφορίες των λειτουργούντων όρων και της θέσης της, συμπεριλαμβανομένης της διαβίβασης της ισχύος, του προκατειλημμένου ρεύματος λέιζερ, της θερμοκρασίας ενότητας, και της τάσης ανεφοδιασμού. Τα στοιχεία κατώτατων ορίων βαθμολόγησης και συναγερμών/προειδοποίησης γράφονται και αποθηκεύονται στην εσωτερική μνήμη (EEPROM).
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Καθορισμός ΚΑΡΦΙΤΣΩΝ
