Λεπτομέρειες:
|
| Όνομα προϊόντων: | 12g-SDI αμφίδρομο SFP+ | Ποσοστό στοιχείων: | 12Gb/s |
|---|---|---|---|
| μήκος κύματος: | 1270nm - TX/1330nm - RX | Τύπος διεπαφών: | Μονοκατευθυντικό LC |
| Ανώτατη μετάδοση: | 10km | Εξουσιοδότηση: | τριών ετών |
| Λέξεις κλειδιά 1: | 12g-SDI BIDI SFP+ 10km οπτικός πομποδέκτης | Λέξεις κλειδιά 2: | Τηλεοπτική ενότητα πομποδεκτών SMPTE 12G HD |
| Επισημαίνω: | 12G τηλεοπτικός πομποδέκτης SFP,Τηλεοπτικός SFP πομποδέκτης SDI,BiDi SMPTE |
||
οπτικός πομποδέκτης MSA Pinout 10km BiDi 1270nm/1330nm 12g-SDI SFP+
Λειτουργική προδιαγραφή
| Όνομα προϊόντων | 12g-SDI BiDi SFP | Ποσοστό στοιχείων | 0.27~11.88Gbps |
| Τύπος ενότητας | Πομποδέκτης | MSA/Non-MSA | MSA |
| Τύπος | SFP+ | Λειτουργούσα θερμοκρασία | 0 σε 70°C (32 σε 158°F) |
| Μήκος κύματος | 1270nm - TX/1330nm - RX | Ανώτατη προσιτότητα | 10km |
| Συνδετήρας | Μονοκατευθυντικό LC | Τύπος ινών | single-mode ίνα |
| Τύπος LD | DFB | PD τύπος | ΚΑΡΦΙΤΣΑ |
| Τάση ανεφοδιασμού | 3.3V | Ρεύμα ανεφοδιασμού | 280mA (τύπος.) |
| TX δύναμη | -5 ~ +1dBm | Ευαισθησία @11.88Gbps | < -11dB=""> |
| Ευαισθησία @ 5.94Gbps | < -13dB=""> | Ευαισθησία @ 2.97Gbps | < -13dB=""> |
| Αναλογία εξάλειψης | >3.5dB | Υπερφόρτωση δεκτών | > 1.0dBm |
| Κατανάλωση ισχύος | ≤1.0W | Εξουσιοδότηση | 3 έτη |
| OEM/ODM | Υποστηριγμένος | Βάρος | 0.025kg |
| Πρωτόκολλα | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI), ΚΑΙ ST 259 (SD-SDI). | ||
Περιγραφή

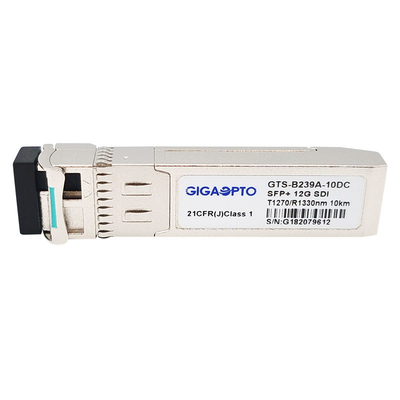

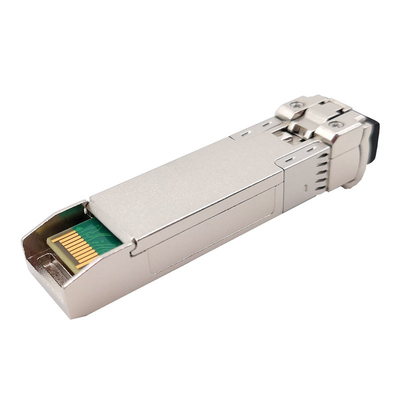

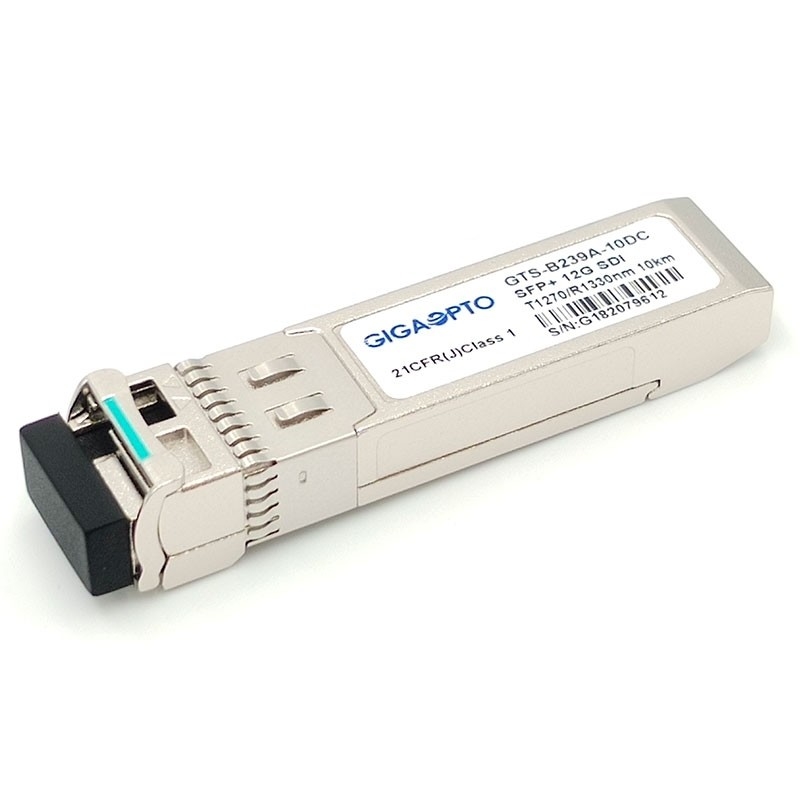

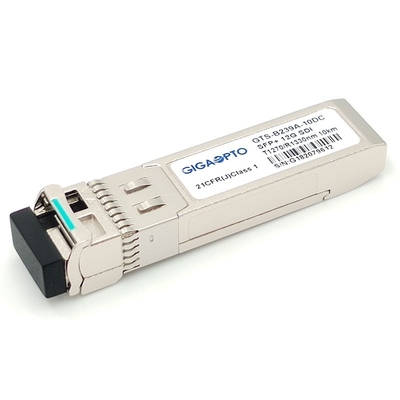

Gts-b239a-10DC του Gigaopto σχεδιάζεται για την αμφίδρομη προσιτότητα μέχρι 10km συνδέσεων μετάδοσης 12g-SDI πέρα από μια ενιαία ίνα τρόπου.
Είναι υποχωρητικό με SMPTE το 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M, και dvb-ASI. Υποστηρίζει μέχρι 11.8Gbps και έχει ως σκοπό συγκεκριμένα να διαβιβάσει τα παθολογικά σχέδια για το hd-SDI, το 3g-SDI, το 6g-SDI, και το 12g-SDI.
Ο πομποδέκτης περιλαμβάνει τρία τμήματα: ένα λέιζερ DFB, μια φωτοδίοδος ΚΑΡΦΙΤΣΏΝ που ενσωματώνονται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA), Reclocker, και ένας ελεγκτής MCU. Ο πομποδέκτης είναι υποχωρητικός με την πολλών πηγών συμφωνία SFP (MSA), είναι με το συνδετήρα καρφιτσών SFP+ 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω μιας διεπαφής I2C.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Καθορισμός ΚΑΡΦΙΤΣΩΝ
