12G συσκευή αποστολής σημάτων 20KM DOM MSA Pinout συσκευών αποστολής σημάτων SFP+ Tx 1270~1450nm DFB SDI CWDM LC

12g-SDI ενότητα 1270~1450nm CWDM 20km ενιαίο LC SMF MSA Pinout ενιαίος-συσκευών αποστολής σημάτων SFP

Λειτουργική προδιαγραφή

Περιγραφή προϊόντων της σειράς 12g-SDI CWDM 1270nm~1450nm SFP+ Tx MSA Pinout

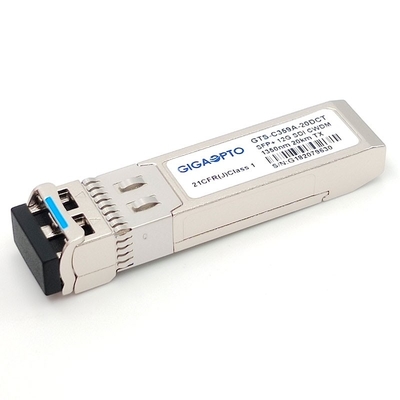

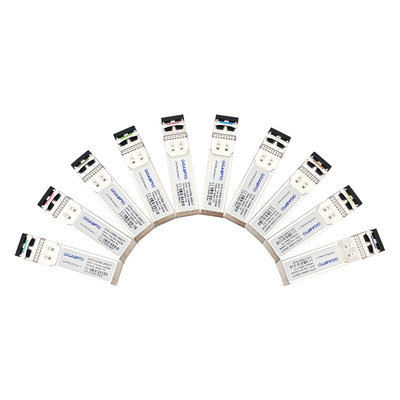

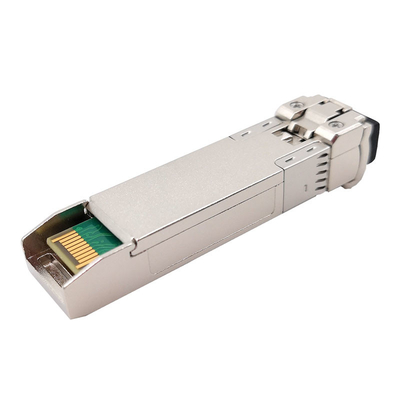

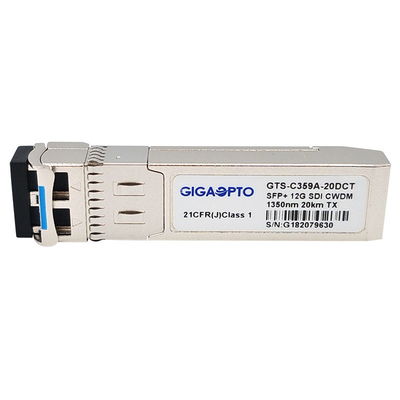

Η σειρά GTS-Cxx9A-20DCT του Gigaopto είναι μια ενιαία CWDM ενότητα συσκευών αποστολής σημάτων τρόπου καναλιών ενιαία με σκοπό να διαβιβάσει τα οπτικά τμηματικά ψηφιακά σήματα όπως καθορίζεται σε SMPTE το 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M, και dvb-ASI. Υποστηρίζει επάνω σε 11.8Gbps και την ανώτατη σύνδεση επάνω επάνω σε 20km πέρα από την ίνα SMF μέσω του καναλιού από το 1270 NM μήκους κύματος CWDM σε 1450nm.

Η συσκευή αποστολής σημάτων είναι υποχωρητική με την πολλών πηγών συμφωνία SFP (MSA) και σχεδιάζεται συγκεκριμένα για να διαβιβάσει τα παθολογικά σχέδια για το hd-SDI, το 3g-SDI, το 6g-SDI, και το 12g-SDI.

Χαρακτηριστικά γνωρίσματα

• Συμβατό σύστημα SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M, και dvb-ASI
• Ποσοστό Dara μέχρι 11,88 Gb/s
• Απόσταση μέχρι 20km για το 12g-SDI
• Reclocker ενσωματωμένο
• Τηλεοπτικά παθολογικά σχέδια υποστήριξης για το hd-SDI, το 3g-SDI, το 6g-SDI, και το 12g-SDI: 1270 NM σε 1330 NM
• Ενιαία συσκευή αποστολής σημάτων CWDM: 1270 NM σε 1470 NM, χωρίς δέκτη
• Με βάση το βιομηχανικά τυποποιημένο SFP +
• Sff-8472 ψηφιακή διαγνωστική λειτουργία
• Ενιαία παροχή ηλεκτρικού ρεύματος 3.3V
• Λειτουργούσα θερμοκρασία: 0 σε +70°C
• Καυτός-Pluggable
• RoHS υποχωρητικό
• Κατηγορία 1 διεθνής ασφάλεια προτύπου IEC-60825 λέιζερ υποχωρητική

Διαταγή των πληροφοριών

Εφαρμογές

• Τμηματικό ψηφιακό σύστημα μετάδοσης ινών για SMPTE ST 259, SMPTE ST σήματα 344, smptest292-1/2, SMPTEST 424, SMPTE ST 2081-1 και SMPTE ST 2082-1
• UHDTV/HDTV/SDTV διεπαφές υπηρεσιών

Καθορισμός ΚΑΡΦΙΤΣΩΝ
