Λεπτομέρειες:
|
| Όνομα στοιχείων: | 6G SDI BIDI διπλές συσκευές αποστολής σημάτων | Ταχύτητα: | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| τεχνολογία: | Διπλό TX σε ένα BOSA, BIDI | Κεντρικό μήκος κύματος: | 1310nm_TX1/1490nm_TX2 |
| Οπτικός συνδετήρας: | LC simplex | Μήκος καλωδίων: | 10km |
| MSA/Non MSA: | Μη MSA |

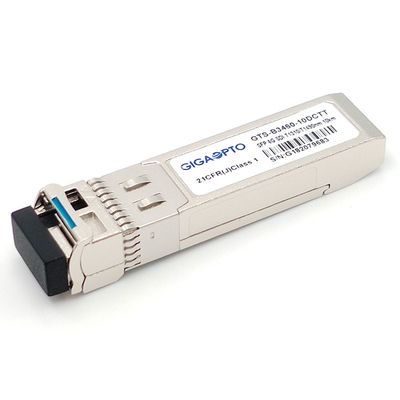

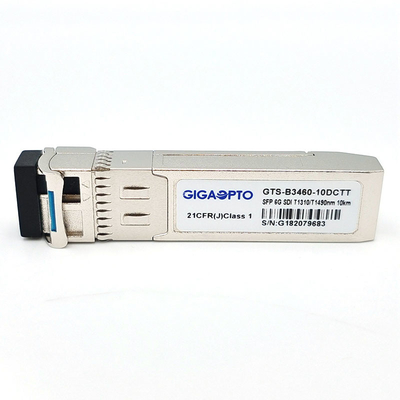

6G SDI SMPTE SFP TX1310nm TX1490nm 10km διπλές ενότητες μη-MSA συσκευών αποστολής σημάτων SMF BIDI LC
Λειτουργική προδιαγραφή
| Όνομα στοιχείων | 6G SDI SMPTE SFP διπλή συσκευή αποστολής σημάτων | P/N | Gts-b3460-10DCTT |
| Τύπος ενότητας | Διπλό TX σε BOSA, 1 ίνα | Ανώτατο ποσοστό δυαδικών ψηφίων | 5.94Gbps |
| Τύπος | SFP BIDI | Περιβάλλον | Λειτουργία -5 σε 70°C |
| Κεντρικό μήκος κύματος (TX) | 1310nm_TX1/1490nm_TX2 | Ανώτατη απόσταση ινών | 10km @ 9/125μm SMF |
| Διεπαφή | Μονοκατευθυντικό LC UPC | Τύπος καλωδίων | Ενιαία ίνα τρόπου |
| Συσκευή αποστολής σημάτων | DFB | Μέρος δεκτών | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τάση παροχής ηλεκτρικού ρεύματος | 3.3V | Ρεύμα ανεφοδιασμού | 500mA (Max) |
| TX έξω δύναμη (dBm) | -8~0 dBm | Αναλογία εξάλειψης | >3.5dB |
| Ψηφιακός διαγνωστικός | Υποστήριξη (προεπιλογή) | Ανάθεση καρφιτσών | Μη-MSA Pinout |
| Εφαρμογή | SD/HD/3G/6G SDI | ||
Περιγραφή
Gts-b3460-10DCTT του Gigaopto είναι μια 1 αμφίδρομη δύο καναλιών ενότητα συσκευών αποστολής σημάτων ινών με σκοπό να διαβιβάσει τα οπτικά τμηματικά ψηφιακά σήματα όπως καθορίζεται σε SMPTE 297-2006. Υποστηρίζει τα ποσοστά στοιχείων από 143Mb/s σε 5.94Gb/s.This που η διπλή ενότητα συσκευών αποστολής σημάτων σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για τα ποσοστά SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M και ST-2081 τμηματικά.
Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Είναι με δύο ανεξάρτητα 1310 NM και 1490 συσκευές αποστολής σημάτων λέιζερ NM. Μια μέγιστη απόσταση 10 χλμ είναι επιτεύξιμη με τα παθολογικά σήματα 6Gb/s.
Χαρακτηριστικά γνωρίσματα
Εμπορικός: -5°C~70°C
Εφαρμογή
Πρότυπα
Καθορισμός καρφιτσών
| Καρφώστε το αριθ. | Σύμβολο | Όνομα/περιγραφή | Δύναμη ακόλουθη. | Σημειώσεις |
| 1 | VeeT | Έδαφος συσκευών αποστολής σημάτων | 1$ος | |
| 2 | NC | Μην συνδεμένος | 3$ος | |
| 3 | NC | Μην συνδεμένος | 3$ος | |
| 4 | MOD_ABS | Η ενότητα απούσα, συνδέει με VeeT στην ενότητα | 3$ος | 1 |
| 5 | SCL | 2-Wire γραμμή ρολογιών τμηματικών διεπαφών, lvttl-ι | 3$ος | 2 |
| 6 | SDA | 2-Wire γραμμή στοιχείων τμηματικών διεπαφών, lvttl-I/O | 3$ος | 2 |
| 7 | VeeT | Έδαφος συσκευών αποστολής σημάτων | 1$ος | |
| 8 | TD2+ |
Μη-ΣΤΟΙΧΕΊΑ συσκευών αποστολής σημάτων (1310nm) μέσα. Εναλλασσόμενο ρεύμα που συνδέεται. Cml-Ι |
3$ος | |
| 9 | TD2- |
ΣΤΟΙΧΕΊΑ συσκευών αποστολής σημάτων (1310nm) μέσα. Εναλλασσόμενο ρεύμα που συνδέεται. Cml-Ι |
3$ος | |
| 10 | TX2_DIS |
Η συσκευή αποστολής σημάτων (1310nm) θέτει εκτός λειτουργίας την εισαγωγή, lvttl-ι Υψηλός: Συσκευή αποστολής σημάτων μακριά Χαμηλός: Συσκευή αποστολής σημάτων επάνω |
3$ος | 3 |
| 11 | Στρέψτε | Έδαφος δεκτών | 1$ος | |
| 12 | NC | Μην συνδεμένος | 3$ος | |
| 13 | NC | Μην συνδεμένος | 3$ος | |
| 14 | VeeT | Έδαφος συσκευών αποστολής σημάτων | 1$ος | |
| 15 | VccT | Παροχή ηλεκτρικού ρεύματος συσκευών αποστολής σημάτων | 2$ος | |
| 16 | VccT | Παροχή ηλεκτρικού ρεύματος συσκευών αποστολής σημάτων | 2$ος | |
| 17 | VeeT | Έδαφος συσκευών αποστολής σημάτων | 1$ος | |
| 18 | TD1+ |
Μη-ΣΤΟΙΧΕΊΑ συσκευών αποστολής σημάτων (1490nm) μέσα. Εναλλασσόμενο ρεύμα που συνδέεται. Cml-Ι |
3$ος | |
| 19 | TD1- |
ΣΤΟΙΧΕΊΑ συσκευών αποστολής σημάτων (1490nm) μέσα. Εναλλασσόμενο ρεύμα που συνδέεται. Cml-Ι |
3$ος | |
| 20 | TX1_DIS |
Η συσκευή αποστολής σημάτων (1490nm) θέτει εκτός λειτουργίας, lvttl-ι Υψηλός: Συσκευή αποστολής σημάτων μακριά Χαμηλός: Συσκευή αποστολής σημάτων επάνω |
3$ος | 4 |
Δύναμη ακόλουθη: Ακολουθία δέσμευσης καρφιτσών κατά τη διάρκεια της καυτής σύνδεσης.
Σημείωση 1. MOD_ABSσυνδέεταιμεVeeTμέσαστηνενότητα.
Σημείωση 2. SDA&SCL(I2C)θα σηκωθείμε4.7k-αντιστάτες10kΩστονπίνακαοικοδεσποτών.
Σημείωση 3. ΤοTx2_DISσηκώνεταισεVccTμεένα4.7k-αντιστάτης10kΩμέσαστηνενότητα.
Σημείωση 4. ΤοTx1_DISσηκώνεταισεVccTμεένα4.7k-αντιστάτης10kΩμέσαστηνενότητα.
Περίληψη συσκευασίας
Οι διαστάσεις είναι στα χιλιοστόμετρα. Όλες οι διαστάσεις είναι ±0.1mm εκτός αν ορίζεται διαφορετικά. (Μονάδα: χιλ.)
