6G SDI SMPTE SFP 1310nm 10km διπλή LC διπλή ενότητα μη-MSA συσκευών αποστολής σημάτων SMF

6G SDI SMPTE SFP 1310nm 10km διπλές LC διπλές ενότητες μη-MSA συσκευών αποστολής σημάτων SMF

Λειτουργική προδιαγραφή

Περιγραφή

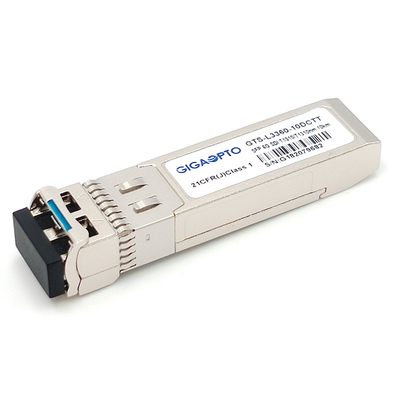

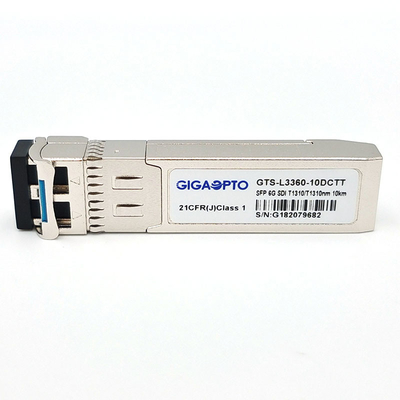

Το gts-l3360-10DCTT είναι μια δύο καναλιών οπτική ενιαία ενότητα συσκευών αποστολής σημάτων τρόπου για τις τηλεοπτικές εφαρμογές μετάδοσης άνω των της μετάδοσης 10km σε SMF μέσω του μήκους κύματος 1310nm με έναν διπλό συνδετήρα LC. Υποστηρίζει τα ποσοστά στοιχείων από 50Mb/s σε 5.94Gb/s. Αυτή η διπλή ενότητα συσκευών αποστολής σημάτων σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για τα ποσοστά SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M και ST-2081 τμηματικά.

Είναι μια δύο καναλιών οπτική ενότητα συσκευών αποστολής σημάτων. Κάθε κανάλι αποτελείται από δύο τμήματα: μια συσκευή αποστολής σημάτων λέιζερ DFB και μια μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.

Η διπλή ενότητα συσκευών αποστολής σημάτων είναι συμβατή με την πολλών πηγών συμφωνία SFP (MSA) και sff-8472.

Χαρακτηριστικά γνωρίσματα

• Τηλεοπτικά παθολογικά σχέδια υποστηρίξεων για το SD-SDI, το hd-SDI, το 3g-SDI και το 6g-SDI
• Λειτουργούν ποσοστό στοιχείων από 50Mbps σε 5.94Gbps
• Περίφραξη μετάλλων, η χαμηλή EMI
• Διπλό λέιζερ 1310nm DFB, χωρίς φωτοδίοδο
• Απόσταση ινών μέχρι 10km
• Ενιαία παροχή ηλεκτρικού ρεύματος 3.3V
• Μονοκατευθυντική διεπαφή συνδετήρων LC
• Καυτός Pluggable
• Υποχωρητικός με το SFP MSA και sff-8472
• Πραγματικός - χρονικός ψηφιακός διαγνωστικός έλεγχος μέσω της διεπαφής I2C
• Λειτουργούσα θερμοκρασία περίπτωσης: 0°C σε +70°C
• RoHS-6 υποχωρητικός και αμόλυβδος

Εφαρμογές

• 4K τηλεοπτική (6G εξαιρετικά-SDI) μετάδοση οπτικών σημάτων
• SMPTE 424M/297M (1080p-2.97Gbps)
• SMPTE 292M/297M (HDTV-1.485Gbps)
• SMPTE 259M/297M (SDTV-270Mbps)
• Μέχρι την οπτική σύνδεση 6Gbps

Καθορισμός ΚΑΡΦΙΤΣΩΝ
