Λεπτομέρειες:
|
| Όνομα στοιχείων: | 6G εξαιρετικά-SDI ενιαίος δέκτης | Εύρος ζώνης (GBP): | 50Mbps - 5.94Gbps |
|---|---|---|---|
| Τύπος ενότητας: | Δέκτης ΚΑΡΦΙΤΣΩΝ | Τύπος: | SFP |
| μήκος κύματος: | 1310nm | Διεπαφή: | Μονοκατευθυντικό LC |
| Μήκος καλωδίων: | 10km | Ανάθεση καρφιτσών: | Μη MSA |
6G SDI SMPTE SFP ΚΑΡΦΊΤΣΑ 10km ενιαίες ενότητες μη-MSA δεκτών SMF LC
Λειτουργική προδιαγραφή
| Όνομα | 6G εξαιρετικά-SDI ενιαίος δέκτης | Ανώτατο ποσοστό δυαδικών ψηφίων | 5.94Gbps |
| Συσκευασία | SFP | Ανάθεση καρφιτσών | Μη MSA καρφίτσα-έξω |
| Τηλεοπτικά παθολογικά σχέδια | Υποστήριξη | Λειτουργούσα θερμοκρασία | Το εμπορικό /Industrial |
| Κεντρικό μήκος κύματος (RX) | 1310nm-RX | Μήκος συνδέσεων καλωδίων | 10km @ G.652 |
| Τύπος συνδετήρων | LC simplex | Τύπος καλωδίων | single-mode ίνα |
| TX μέρος λέιζερ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | Τύπος δεκτών | Φωτοανιχνευτής ΚΑΡΦΙΤΣΩΝ |
| Τάση παροχής ηλεκτρικού ρεύματος | 3.3V | Ρεύμα ανεφοδιασμού (χαρακτηριστικό) | 150mA |
| Πρωτόκολλα | SFP MSA | Κορεσμός Rx | > 0dBm |
| Ευαισθησία (PRBS) | SD-SDI:<-20dbm> | ||
| Ευαισθησία (παθολογική) | SD-SDI:<-16dbm> | ||
| Ψηφιακός διαγνωστικός | Με | Εξουσιοδότηση | 3 έτη |
| OEM/ODM | Υποστηριγμένος | MTBF | 1,000,000Hours |
| Εφαρμογή | SD/HD/3G/6G SDI | ||
Περιγραφή

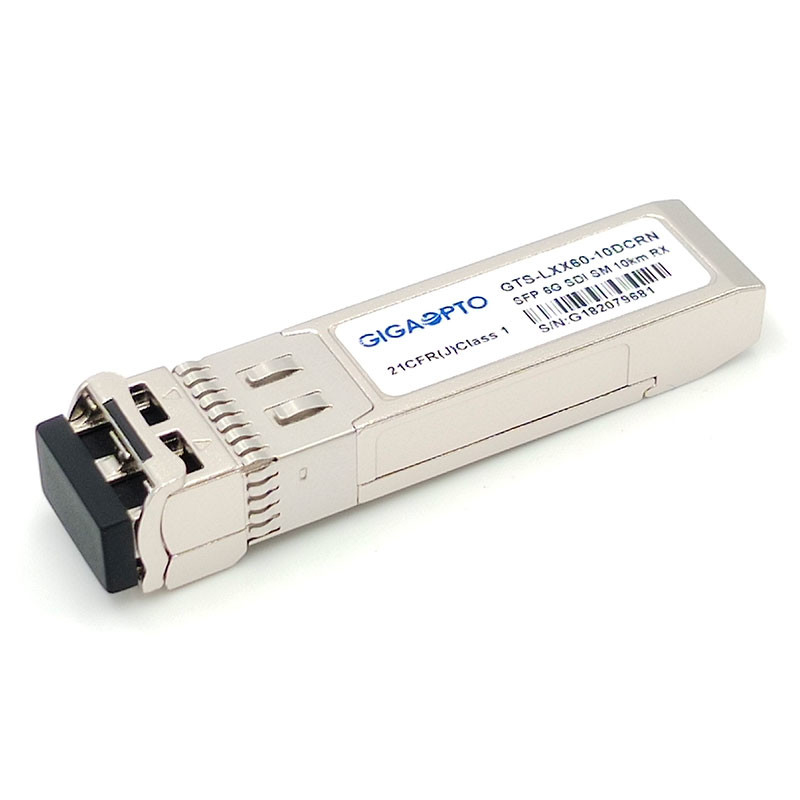

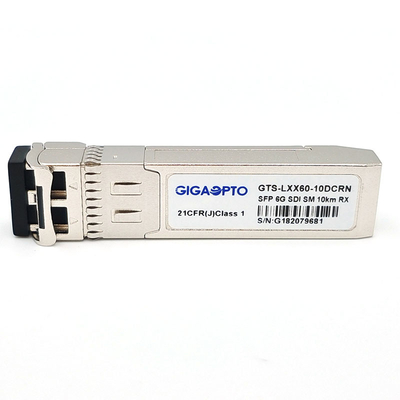

Η τηλεοπτική SFP του Gigaopto ενιαία ενότητα δεκτών gts-lxx60-10DCRN 6G σχεδιάζεται για τις απλού διαύλου τηλεοπτικές εφαρμογές μετάδοσης. Υποστηρίζει τα ποσοστά στοιχείων από 50Mb/s σε 5.94Gb/s. Αυτή η ενότητα δεκτών σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για τα ποσοστά SMPTE 259M, SMPTE 344M, SMPTE 292M και SMPTE 424M και ST-2081 τμηματικά. Μια ανώτατη μετάδοση μπορεί να φθάσει σε μέχρι 10km πέρα από την ενιαία ίνα τρόπου μέσω του μήκους κύματος 1310nm με έναν μονοκατευθυντικό συνδετήρα LC
Ο δέκτης αποτελείται από μια φωτοδίοδο ΚΑΡΦΙΤΣΩΝ που ενσωματώνεται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και τη μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Οι δέκτες είναι συμβατοί με την πολλών πηγών συμφωνία SFP (MSA) και sff-8472.
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Καθορισμός ΚΑΡΦΙΤΣΩΝ
