Λεπτομέρειες:
|
| Όνομα στοιχείων: | 6G SDI SMPTE δέκτης | Ανώτατο ποσοστό στοιχείων (GBP): | 5.94Gbps |
|---|---|---|---|
| Τύπος ενότητας: | Ενιαίος δέκτης ΚΑΡΦΙΤΣΩΝ | μήκος κύματος: | 1310nm |
| Διεπαφή: | LC δοχείο | Απόσταση: | 10km |
| Ανάθεση καρφιτσών: | MSA | Λέξεις κλειδιά: | ST2081 τηλεοπτικό SFP |
6G SDI SMPTE SFP ΚΑΡΦΊΤΣΑ 10km ενιαίες ενότητες MSA δεκτών SMF LC
Λειτουργική προδιαγραφή
| Όνομα προϊόντων | 6G SDI ενιαίος δέκτης | Ποσοστό στοιχείων | 5.94Gbps |
| Τύπος συσκευασίας | SFP | Ανάθεση καρφιτσών | MSA |
| Τηλεοπτική παθολογική υποστήριξη σχεδίων | Ναι | Λειτουργούσα θερμοκρασία | 0 σε 70°C |
| Μήκος κύματος | 1310nm-RX | Προσιτότητα | 10km @ G.652 |
| Οπτικός συνδετήρας | LC simplex | Τύπος ινών | single-mode ίνα |
| Συσκευή αποστολής σημάτων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| Τάση παροχής ηλεκτρικού ρεύματος | 3.3V | Ρεύμα ανεφοδιασμού (χαρακτηριστικό) | 150mA |
| Πρωτόκολλα | SFP MSA | Υπερφόρτωση Rx | > 0dBm |
| Ευαισθησία Rx (PRBS) | SD-SDI:<-20dbm> | ||
| Ευαισθησία Rx (παθολογική) | SD-SDI:<-16dbm> | ||
| DDM | Με | Χρόνος εξουσιοδότησης | 36 μήνες |
| OEM/ODM | Υποστηριγμένος | Βάρος | 0.025kg |
| Εφαρμογή | SD/HD/3G/6G SDI | ||
Περιγραφή

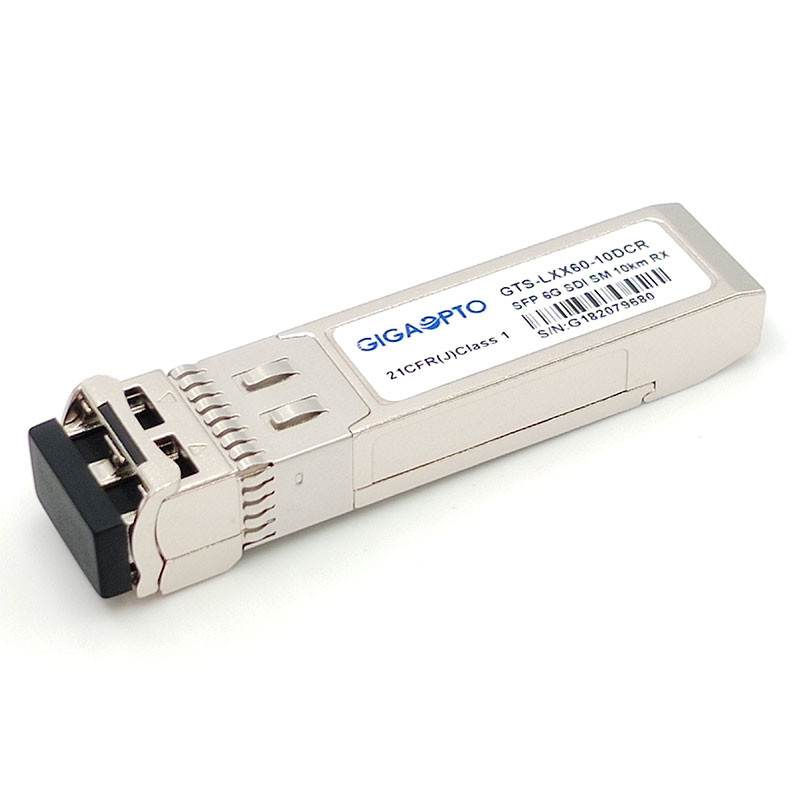

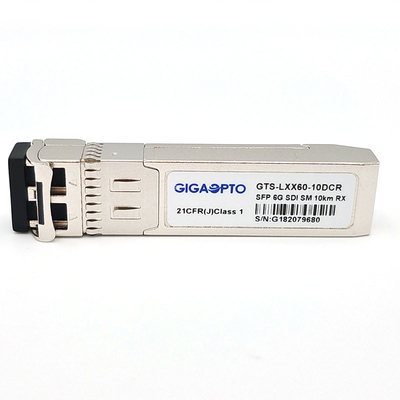

Η τηλεοπτική SFP του Gigaopto ενότητα ενιαίος-δεκτών gts-lxx60-10DCR 6G σχεδιάζεται για τις απλού διαύλου τηλεοπτικές εφαρμογές μετάδοσης άνω των της μετάδοσης 10km σε SMF μέσω του μήκους κύματος 1310nm με έναν μονοκατευθυντικό συνδετήρα LC. Υποστηρίζει τα ποσοστά στοιχείων από 50Mb/s σε 5.94Gb/s. Αυτή η ενότητα δεκτών σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για τα ποσοστά SMPTE 259M, SMPTE 344M, SMPTE 292M και SMPTE 424M και ST-2081 τμηματικά.
Ο δέκτης αποτελείται από μια φωτοδίοδο ΚΑΡΦΙΤΣΩΝ που ενσωματώνεται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και τη μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Οι δέκτες είναι συμβατοί με την πολλών πηγών συμφωνία SFP (MSA) και sff-8472.
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
