Λεπτομέρειες:
|
| Στοιχείο: | 6G SDI CWDM ενιαία συσκευή αποστολής σημάτων | Εύρος ζώνης (Gb/s): | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| Τύπος: | SFP | Μήκος κύματος (TX): | 1270~1450nm CWDM |
| Συνδετήρας: | LC simplex | Προσιτότητα: | 20km |
| Ανάθεση καρφιτσών: | Μη-MSA | Κυριώτερο σημείο: | Ενιαία συσκευή αποστολής σημάτων DVI CWDM |

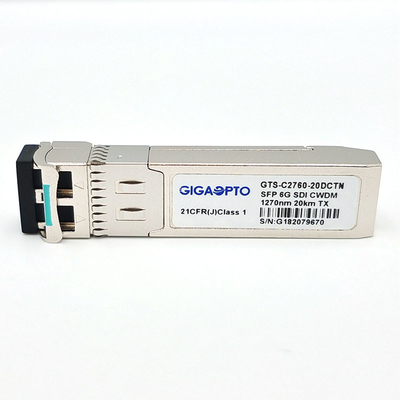

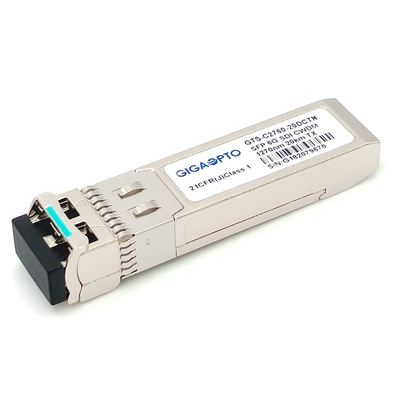

6G SDI CWDM 1270nm-1450nm SFP ενιαία ενότητα 20km SMF LC DDM μη MSA συσκευών αποστολής σημάτων
Λειτουργική προδιαγραφή
| Όνομα στοιχείων | Ενιαία συσκευή αποστολής σημάτων 6g-SDI CWDM | Αριθμός μερών | GTS-Cxx60-20DCTN |
| Εύρος ζώνης (GBP) | 50Mbps - 5.94Gbps | MSA/Non-MSA | Μη MSA Pinout |
| Μορφή το /Technology | SFP/Single TX | Θερμοκρασία | 0 σε 70°C (32 σε 158°F) |
| Μήκος κύματος (TX) | 1270nm~1450nm CWDM | Απόσταση ινών | 20km |
| Συνδετήρας | LC μονοκατευθυντικό UPC | Τύπος ινών | G.652 SMF |
| Συσκευή αποστολής σημάτων | Λέιζερ CWDM DFB | Δέκτης | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Μέση δύναμη TX (dBm) | -8~ -3dBm | Αναλογία εξάλειψης (DB) | >5dB |
| Τηλεοπτικά παθολογικά σχέδια | Υποστήριξη ως προεπιλογή | DDM/DOM | Υποστηριγμένος |
| Βάρος μονάδων | 25gram | Χρόνος εξουσιοδότησης | 3 έτη |
| Εφαρμογές | SD/HD/3G/6G SDI | ||
Περιγραφή
Η τηλεοπτική ενιαία ενότητα συσκευών αποστολής σημάτων GTS-Cxx60-20DCTN 6G SDI του Gigaopto σχεδιάζεται για τις απλού διαύλου τηλεοπτικές εφαρμογές μετάδοσης άνω των 20km πέρα από την ενιαία ίνα τρόπου G.652 μέσω ενός καναλιού από το 1270 NM μήκους κύματος CWDM σε 1450nm (20nm κάθε βήμα) με έναν μονοκατευθυντικό συνδετήρα LC. Υποστηρίζει τα ποσοστά στοιχείων από 50Mb/s σε 5.94Gb/s. Αυτή η συσκευή αποστολής σημάτων σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για τα ποσοστά SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M και ST-2081 τμηματικά.
Αυτή η συσκευή αποστολής σημάτων αποτελείται από δύο τμήματα: μια συσκευή αποστολής σημάτων λέιζερ DFB και μια μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Αυτή η ενότητα συσκευών αποστολής σημάτων είναι πλήρης υποχωρητική με MSA SFP και sff-8472, πραγματικός - λειτουργία χρονικού η ψηφιακή διαγνωστική ελέγχου είναι διαθέσιμη μέσω της διεπαφής I2C.
Είναι κατάλληλο για τις υψηλής ευκρίνειας ψηφιακές εφαρμογές ραδιοφωνικής αναμετάδοσης.
Διαταγή των πληροφοριών

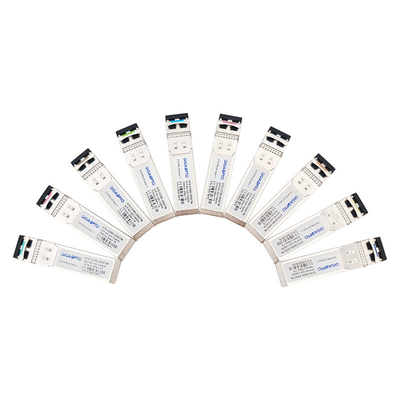

| Αριθμός μερών | Περιγραφή-6Gbps SDI SFP 20km | Κανάλι CWDM | Ανώτατη προσιτότητα (χλμ) | Θερμοκρασία |
| Gts-c2760-20DCTN | 6G SDI CWDM ενιαία ενότητα LC μη MSA συσκευών αποστολής σημάτων | 1270nm/- C27 | 20km | COM. |
| Gts-c2960-20DCTN | 6G SDI CWDM ενιαία ενότητα LC μη MSA συσκευών αποστολής σημάτων | 1290nm/- C29 | 20km | COM. |
| Gts-c3160-20DCTN | 6G SDI CWDM ενιαία ενότητα LC μη MSA συσκευών αποστολής σημάτων | 1310nm/- C31 | 20km | COM. |
| Gts-c3360-20DCTN | 6G SDI CWDM ενιαία ενότητα LC μη MSA συσκευών αποστολής σημάτων | 1330nm/- C33 | 20km | COM. |
| Gts-c3560-20DCTN | 6G SDI CWDM ενιαία ενότητα LC μη MSA συσκευών αποστολής σημάτων | 1350nm/- C35 | 20km | COM. |
| Gts-c3760-20DCTN | 6G SDI CWDM ενιαία ενότητα LC μη MSA συσκευών αποστολής σημάτων | 1370nm/- C37 | 20km | COM. |
| Gts-c3960-20DCTN | 6G SDI CWDM ενιαία ενότητα LC μη MSA συσκευών αποστολής σημάτων | 1390nm/- C39 | 20km | COM. |
| Gts-c4160-20DCTN | 6G SDI CWDM ενιαία ενότητα LC μη MSA συσκευών αποστολής σημάτων | 1410nm/- C41 | 20km | COM. |
| Gts-c4360-20DCTN | 6G SDI CWDM ενιαία ενότητα LC μη MSA συσκευών αποστολής σημάτων | 1430nm/- C43 | 20km | COM. |
| Gts-c4560-20DCTN | 6G SDI CWDM ενιαία ενότητα LC μη MSA συσκευών αποστολής σημάτων | 1450nm/- C45 | 20km | COM. |
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Καθορισμός ΚΑΡΦΙΤΣΩΝ
