Λεπτομέρειες:
|
| Προϊόν: | Ενότητα συσκευών αποστολής σημάτων 6g-SDI CWDM | Ποσοστό στοιχείων (Gb/s): | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| Τύπος ενότητας: | Ενιαία συσκευή αποστολής σημάτων | μήκος κύματος: | 1270~1450nm CWDM |
| Διεπαφή: | Μονοκατευθυντικό δοχείο LC | Απόσταση: | 20km |
| MSA/Non MSA: | MSA | OEM/ODM: | Υποστήριξη |

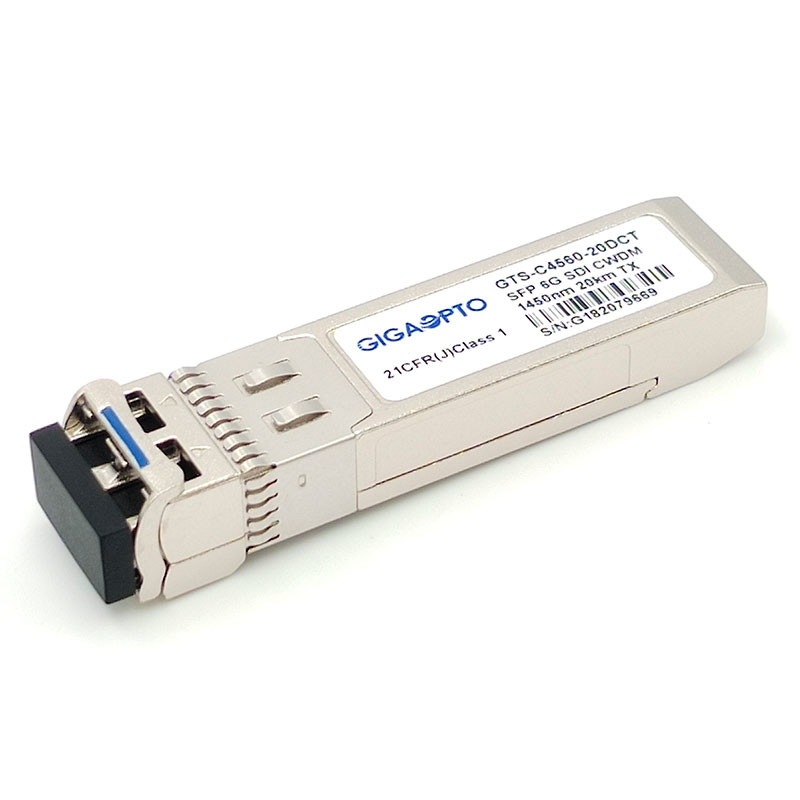

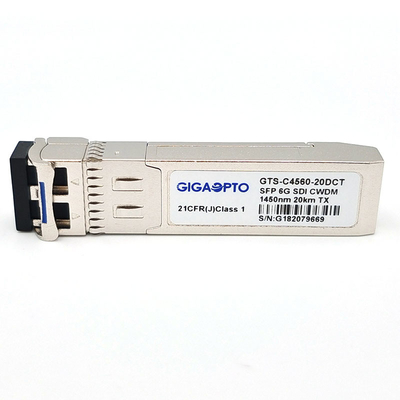

6G SDI ενιαία ενότητα 1270nm-1450nm CWDM 20km DOM MSA συσκευών αποστολής σημάτων LC
Λειτουργική προδιαγραφή
| Προϊόν | Συσκευή αποστολής σημάτων 6g-SDI CWDM | P/N | GTS-Cxx60-20DCT |
| Κομμάτι Rata (Gb/s) | 50Mb/s - 5.94Gb/s | Ανάθεση καρφιτσών | MSA |
| Τύπος | Ενιαία συσκευή αποστολής σημάτων | Θερμοκρασία | 0 σε 70°C (32 σε 158°F) |
| Κεντρικό μήκος κύματος (TX) | 1270nm~1450nm | Μετάδοση | 20km |
| Τύπος συνδετήρων | Μονοκατευθυντικό LC | Τύπος καλωδίων | G.652 SMF |
| TX τύπος | Λέιζερ CWDM DFB | RX μέρος | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| TX έξω δύναμη (dBm) | -8~ -3dBm | Αναλογία εξάλειψης (DB) | >5dB |
| Τηλεοπτικά παθολογικά σχέδια | Υποστήριξη ως προεπιλογή | Ψηφιακός διαγνωστικός έλεγχος | Υποστηριγμένος |
| OEM/ODM | Υποστηριγμένος | Χρόνος εξουσιοδότησης | 3 έτη |
| Εφαρμογές | SD/HD/3G/6G SDI | ||
Περιγραφή
Η τηλεοπτική ενιαία ενότητα συσκευών αποστολής σημάτων GTS-Cxx60-20DCT 6G SDI του Gigaopto σχεδιάζεται για τις απλού διαύλου τηλεοπτικές εφαρμογές μετάδοσης άνω των 20km πέρα από την ενιαία ίνα τρόπου G.652 μέσω ενός καναλιού από το 1270 NM μήκους κύματος CWDM σε 1450nm (20nm κάθε βήμα) με έναν μονοκατευθυντικό συνδετήρα LC. Υποστηρίζει τα ποσοστά στοιχείων από 50Mb/s σε 5.94Gb/s. Αυτή η συσκευή αποστολής σημάτων σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για τα ποσοστά SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M και ST-2081 τμηματικά.
Αυτή η συσκευή αποστολής σημάτων αποτελείται από δύο τμήματα: μια συσκευή αποστολής σημάτων λέιζερ DFB και μια μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Αυτή η ενότητα συσκευών αποστολής σημάτων είναι πλήρης υποχωρητική με MSA SFP και sff-8472, πραγματικός - λειτουργία χρονικού η ψηφιακή διαγνωστική ελέγχου είναι διαθέσιμη μέσω της διεπαφής I2C.
Είναι κατάλληλο για τις υψηλής ευκρίνειας ψηφιακές εφαρμογές ραδιοφωνικής αναμετάδοσης.
Διαταγή των πληροφοριών

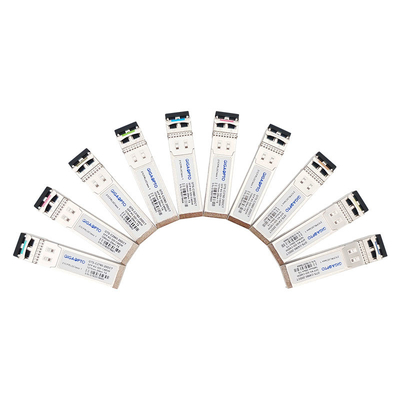

| Αριθμός μερών | Περιγραφή | Ποσοστό στοιχείων | Κανάλι CWDM | Ανώτατη προσιτότητα (χλμ) | Χρώμα συρτών |
| Gts-c2760-20DCT | 6G SDI CWDM ενιαία ενότητα LC MSA συσκευών αποστολής σημάτων | 6Gbps | 1270nm/- C27 | 20km | Ανοικτό μωβ |
| Gts-c2960-20DCT | 6G SDI CWDM ενιαία ενότητα LC MSA συσκευών αποστολής σημάτων | 6Gbps | 1290nm/- C29 | 20km | Μπλε ουρανού |
| Gts-c3160-20DCT | 6G SDI CWDM ενιαία ενότητα LC MSA συσκευών αποστολής σημάτων | 6Gbps | 1310nm/- C31 | 20km | Κιτρινοπράσινος |
| Gts-c3360-20DCT | 6G SDI CWDM ενιαία ενότητα LC MSA συσκευών αποστολής σημάτων | 6Gbps | 1330nm/- C33 | 20km | Κίτρινο Ocher |
| Gts-c3560-20DCT | 6G SDI CWDM ενιαία ενότητα LC MSA συσκευών αποστολής σημάτων | 6Gbps | 1350nm/- C35 | 20km | Ροζ |
| Gts-c3760-20DCT | 6G SDI CWDM ενιαία ενότητα LC MSA συσκευών αποστολής σημάτων | 6Gbps | 1370nm/- C37 | 20km | Μπεζ |
| Gts-c3960-20DCT | 6G SDI CWDM ενιαία ενότητα LC MSA συσκευών αποστολής σημάτων | 6Gbps | 1390nm/- C39 | 20km | Άσπρος |
| Gts-c4160-20DCT | 6G SDI CWDM ενιαία ενότητα LC MSA συσκευών αποστολής σημάτων | 6Gbps | 1410nm/- C41 | 20km | Ασήμι |
| Gts-c4360-20DCT | 6G SDI CWDM ενιαία ενότητα LC MSA συσκευών αποστολής σημάτων | 6Gbps | 1430nm/- C43 | 20km | Μαύρος |
| Gts-c4560-20DCT | 6G SDI CWDM ενιαία ενότητα LC MSA συσκευών αποστολής σημάτων | 6Gbps | 1450nm/- C45 | 20km | Κίτρινο πορτοκάλι |
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Καθορισμός ΚΑΡΦΙΤΣΩΝ
