Λεπτομέρειες:
|
| Όνομα προϊόντων: | 6G SDI BIDI πομποδέκτης | Ανώτατο ποσοστό δυαδικών ψηφίων: | 5.94Gbps |
|---|---|---|---|
| Συσκευασία/τεχνολογία: | Ίνα SFP 1 αμφίδρομη | Οπτικός συνδετήρας: | Μονοκατευθυντικό LC |
| Ανώτατη προσιτότητα: | 10km | Λέξεις κλειδιά: | 6Gbps τηλεοπτική ενότητα πομποδεκτών BIDI |
6G SDI SMPTE SFP BIDI LC TX1550nm RX1310nm 10km ενότητες MSA πομποδεκτών
Περιγραφή προϊόντων

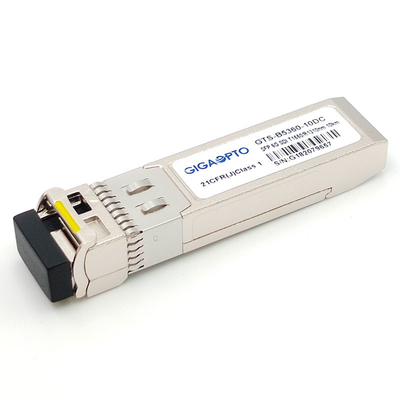

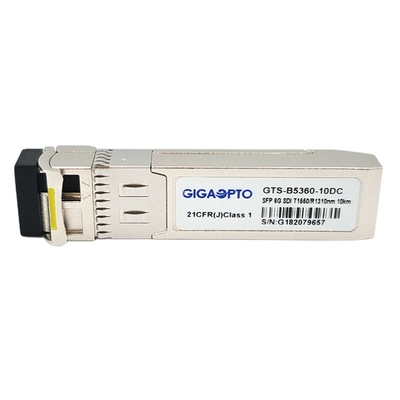

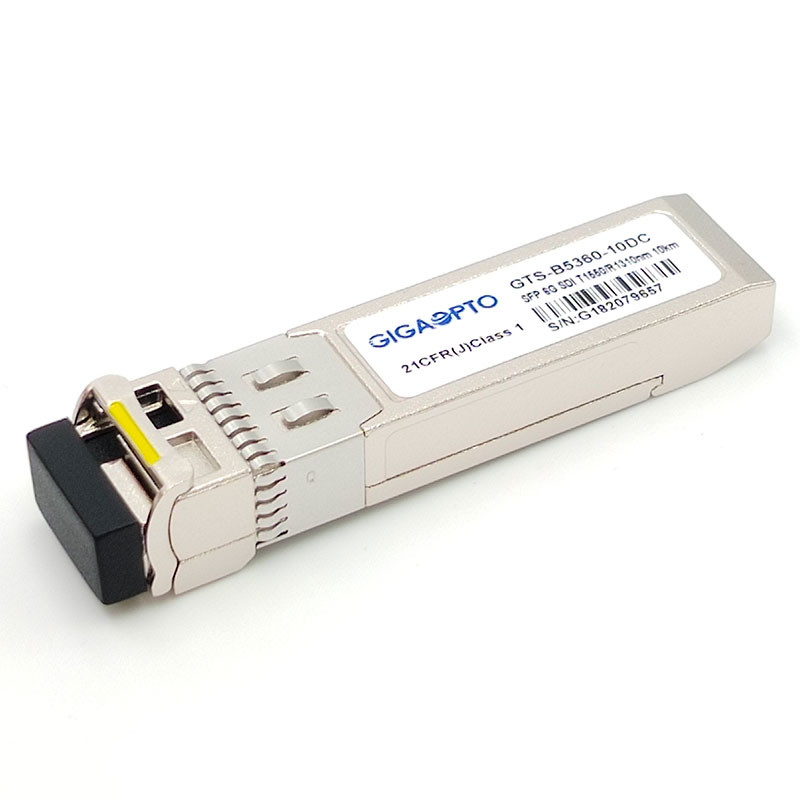

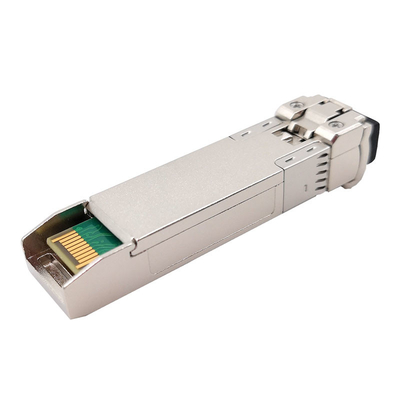

Gts-b5360-10DC του Gigaopto είναι μια αμφίδρομη SFP οπτική ενότητα πομποδεκτών ινών που σχεδιάζεται για τις τηλεοπτικές εφαρμογές μετάδοσης.
Ο πομποδέκτης σχεδιάζεται για να διαβιβάσει/λαμβάνει τα ποσοστά στοιχείων από 50Mbps σε 5.94Gbps και τα παθολογικά σχέδια υποστηρίξεων SDI για το ποσοστό SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M και ST-2081 τμηματικό, μια μέγιστη απόσταση 10 χλμ είναι επιτεύξιμα με τα παθολογικά σήματα 6Gbps πέρα από μια single-mode ίνα (SMF) με έναν μονοκατευθυντικό συνδετήρα LC
Ο πομποδέκτης αποτελείται από τρία τμήματα: μια συσκευή αποστολής σημάτων λέιζερ 1310nm DFB, μια φωτοδίοδος ΚΑΡΦΙΤΣΏΝ 1550nm που ενσωματώνονται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA), Reclocker, και ένας ελεγκτής MCU. Ο πομποδέκτης είναι υποχωρητικός με την πολλών πηγών συμφωνία SFP (MSA), είναι με το συνδετήρα καρφιτσών SFP+ 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω ενός I2C.
Λειτουργική προδιαγραφή
| Προϊόν | 6G SDI BIDI πομποδέκτης | Αριθμός μερών | Gts-b5360-10DC |
| Ανώτατο ποσοστό δυαδικών ψηφίων | 5.94Gb/s | MSA Pinout | Ναι |
| Ενότητα-τύπος | Πομποδέκτης | Λειτουργούσα θερμοκρασία | 0°C σε 70°C το /-40 °C σε +85°C |
| Κεντρικό μήκος κύματος | TX1310nm το /RX1550nm | Ανώτατη απόσταση | 10km |
| Συνδετήρας το /Polish | Μονοκατευθυντικό LC UPC | MEDIA | Ενιαία ίνα τρόπου |
| Τμήμα συσκευών αποστολής σημάτων | DFB BiDi | Τμήμα δεκτών | ΚΑΡΦΙΤΣΑ |
| Τάση παροχής ηλεκτρικού ρεύματος | 3.3V | Συνολικό ρεύμα (χαρακτηριστικό) | 200mA |
| TX δύναμη παραγωγής | -6~+1dBm | RX ευαισθησία | < -14dB=""> |
| Αναλογία εξάλειψης | >7.0dB | Έλεγχος | Ναι |
| Τηλεοπτική παθολογική υποστήριξη σχεδίων | προεπιλογή | Βάρος | 25gram |
| Εφαρμογή | 4K τηλεοπτική (6G εξαιρετικά-SDI) μετάδοση οπτικών σημάτων, SMPTE 424M/297M (1080p-2.97Gbps), SMPTE 292M/297M (HDTV-1.485Gbps), SMPTE 259M/297M (SDTV-270Mbps), μέχρι την οπτική σύνδεση 6Gbps | ||
Χαρακτηριστικά γνωρίσματα
0°C σε +70°C
-40°C σε +85°C
Εφαρμογές
Καθορισμός ΚΑΡΦΙΤΣΩΝ
