Περιγραφή προϊόντων

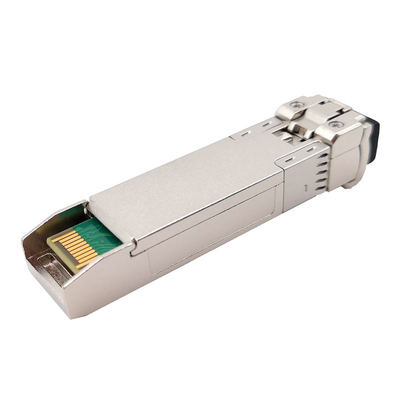

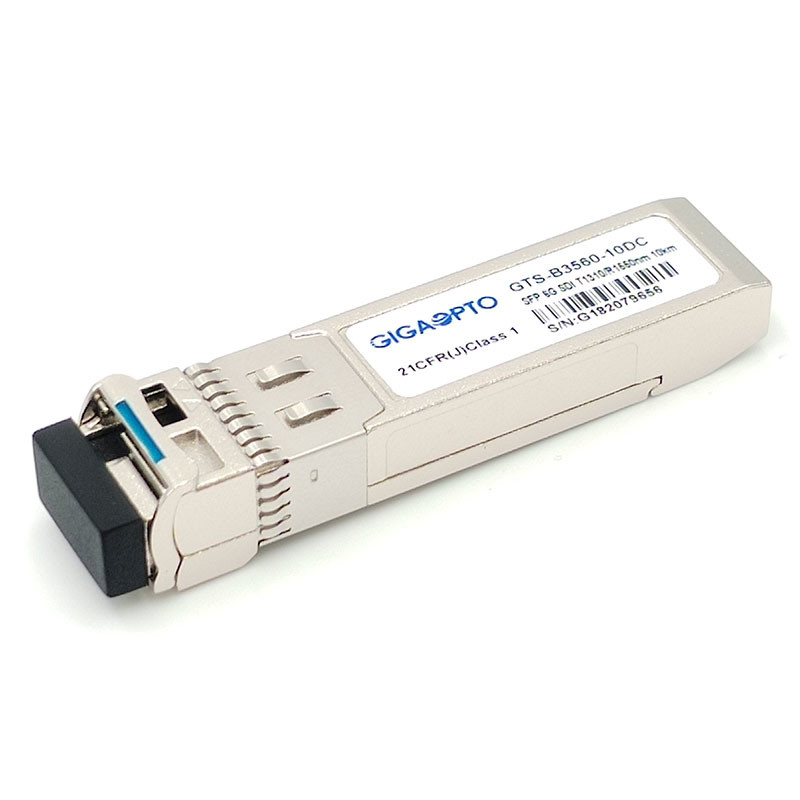

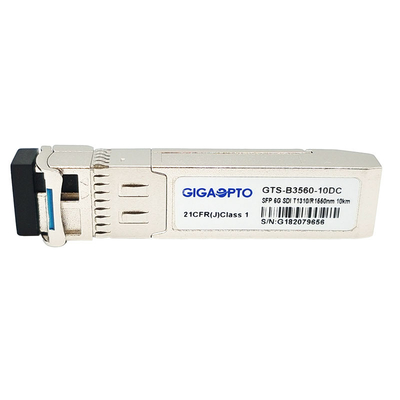

Gts-b3560-10DC του Gigaopto είναι μια αμφίδρομη SFP οπτική ενότητα πομποδεκτών ινών που σχεδιάζεται για τις τηλεοπτικές εφαρμογές μετάδοσης.

Ο πομποδέκτης σχεδιάζεται για να διαβιβάσει/λαμβάνει τα ποσοστά στοιχείων από 50Mbps σε 5.94Gbps και τα παθολογικά σχέδια υποστηρίξεων SDI για το ποσοστό SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M και ST-2081 τμηματικό, μια μέγιστη απόσταση 10 χλμ είναι επιτεύξιμα με τα παθολογικά σήματα 6Gbps πέρα από μια single-mode ίνα (SMF) με έναν μονοκατευθυντικό συνδετήρα LC.

Ο πομποδέκτης αποτελείται από τρία τμήματα: μια συσκευή αποστολής σημάτων λέιζερ 1310nm DFB, μια φωτοδίοδος ΚΑΡΦΙΤΣΏΝ 1550nm που ενσωματώνονται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA), Reclocker, και ένας ελεγκτής MCU. Ο πομποδέκτης είναι υποχωρητικός με την πολλών πηγών συμφωνία SFP (MSA), είναι με το συνδετήρα καρφιτσών SFP+ 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω ενός I2C.

Λειτουργική προδιαγραφή

Χαρακτηριστικά γνωρίσματα

• Τηλεοπτικά παθολογικά σχέδια υποστηρίξεων για το SD-SDI, το hd-SDI, το 3g-SDI και το 6g-SDI
• Λειτουργούν ποσοστό στοιχείων από 50Mbps σε 5.94Gbps
• Σπίτι μετάλλων, η χαμηλή EMI

• συσκευή αποστολής σημάτων 1310nm-TX DFB και φωτοανιχνευτής ΚΑΡΦΙΤΣΏΝ 1550nm-RX
• Απόσταση ινών μέχρι 10km με το διπλό συνδετήρα LC
• Ενιαία παροχή ηλεκτρικού ρεύματος 3.3V
• Καυτή Pluggable, χαμηλής ισχύος κατανάλωση
• Υποχωρητικός με το SFP MSA και sff-8472
• Πραγματικός - χρονικός ψηφιακός διαγνωστικός έλεγχος μέσω της διεπαφής I2C
• Λειτουργούσα θερμοκρασία περίπτωσης:

0°C σε +70°C

-40°C σε +85°C

• RoHS-6 υποχωρητικός και αμόλυβδος

Εφαρμογές

• Κάμερα, βίντεο, έλεγχος ασφάλειας, κ.λπ.
• 4K διεπαφές υπηρεσιών του /HDTV/SDTV

Καθορισμός ΚΑΡΦΙΤΣΩΝ
