Λεπτομέρειες:
|
| Όνομα προϊόντων: | 6G SDI CWDM πομποδέκτης | Στοιχείο-ποσοστό: | 50Mbps~6Gbps |
|---|---|---|---|
| Συσκευασία: | SFP | Διεπαφή: | LC ντούμπλεξ |
| Προσιτότητα ινών: | 20km | Λέξεις κλειδιά: | 6G uhd-SDI πομποδέκτης |

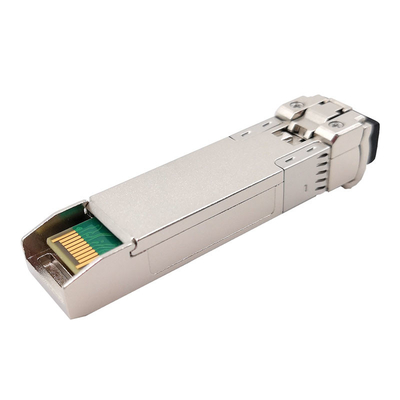

6Gbps CWDM 1270nm - τηλεοπτική ενότητα πομποδεκτών 1450nm για SD/HD/3G/6G/SDI
Περιγραφή προϊόντων 6σειρώνπομποδεκτώνγ-SDICWDMSFP1270nm~1450nm
Αυτή η τηλεοπτική σειρά πομποδεκτών 6Gbps είναι υψηλή επίδοση, οικονομικώς αποδοτική ενότητα για δύο - διοχετεύστε τις τηλεοπτικές εφαρμογές μετάδοσης.
Ποσοστά στοιχείων υποστηρίξεων από 50Mbps σε 5.94Gbps και σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για τα ποσοστά SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M και ST-2081 τμηματικά. Μια ανώτατη προσιτότητα συνδέσεων μέχρι 20km πέρα από τη Single-Mode ίνα (SMF) μέσω του μήκους κύματος από το 1270 NM CWDM στο κανάλι 1450nm.
Ο πομποδέκτης περιλαμβάνει τρία τμήματα: ένα λέιζερ DFB, μια φωτοδίοδος ΚΑΡΦΙΤΣΏΝ που ενσωματώνονται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA), Reclocker, και ένας ελεγκτής MCU. Ο πομποδέκτης είναι υποχωρητικός με την πολλών πηγών συμφωνία SFP (MSA), είναι με το συνδετήρα καρφιτσών SFP+ 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω ενός I2C.
Λειτουργική προδιαγραφή
| Όνομα προϊόντων | 6G τηλεοπτικό CWDM SFP | Ποσοστό δυαδικών ψηφίων | 50 MBIT/s - 5,94 Gbit/s |
| Τύπος ενότητας | Συσκευή αποστολής σημάτων + δέκτης | MSA/Non-MSA Pinout | MSA |
| Τύπος | SFP | Λειτουργούσα θερμοκρασία | Το εμπορικό /Industrial |
| Κανάλι μήκους κύματος | CWDM (1270~1450) NM | Μετάδοση | 20km |
| Οπτικός συνδετήρας | Διπλό LC | Τύπος καλωδίων | G.652 SMF |
| Τύπος LD | DFB CWDM | PD τύπος | ΚΑΡΦΙΤΣΑ |
| Τάση ανεφοδιασμού | 3.3V | Ρεύμα ανεφοδιασμού | 400mA (Max) |
| TX δύναμη | -6~0dBm | Ευαισθησία δεκτών | < -14dB=""> |
| Αναλογία εξάλειψης | >7.0dB | Υπερφόρτωση δεκτών | > 0.5dBm |
| Ψηφιακός διαγνωστικός | Υποστηριγμένος | Εξουσιοδότηση | 3 έτη |
| Τηλεοπτική παθολογική υποστήριξη σχεδίων | ναι | Βάρος | 0.025kg |
| Εφαρμογή | SD/HD/3G/6G SDI | ||
Χαρακτηριστικά γνωρίσματα
0°C σε +70°C
-40°C σε +85°C
Εφαρμογές
Διαταγή των πληροφοριών

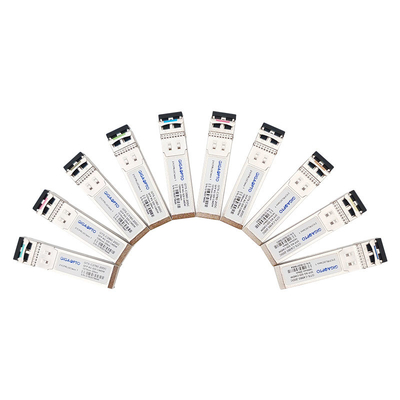

| Αριθμός μερών | Περιγραφή | Ποσοστό στοιχείων | Κανάλι CWDM | Απόσταση καλωδίων | Χρώμα συρτών |
| Gts-c2760-20DC | 6G SDI CWDM DFB SFP η ενότητα 1270nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 6Gbps | 1270nm το /-C27 | 20km | Ανοικτό μωβ |
| Gts-c2960-20DC | 6G SDI CWDM DFB SFP η ενότητα 1290nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 6Gbps | 1290nm/- C29 | 20km | Μπλε ουρανού |
| Gts-c3160-20DC | 6G SDI CWDM DFB SFP η ενότητα 1310nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 6Gbps | 1310nm/- C31 | 20km | Κιτρινοπράσινος |

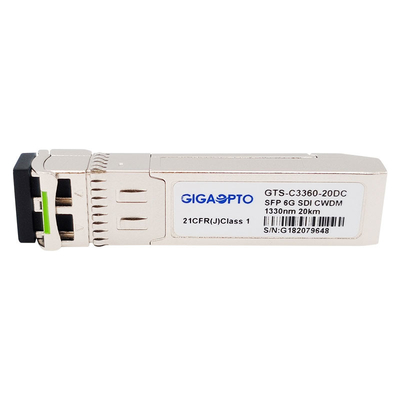

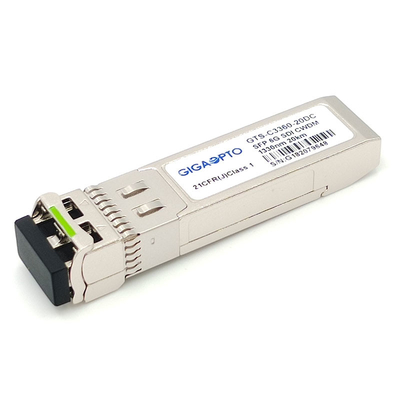

| Gts-c3360-20DC | 6G SDI CWDM DFB SFP η ενότητα 1330nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 6Gbps | 1330nm/- C33 | 20km | Κίτρινο Ocher |
| Gts-c3560-20DC | 6G SDI CWDM DFB SFP η ενότητα 1350nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 6Gbps | 1350nm/- C35 | 20km | Ροζ |
| Gts-c3760-20DC | 6G SDI CWDM DFB SFP η ενότητα 1370nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 6Gbps | 1370nm/- C37 | 20km | Μπεζ |
| Gts-c3960-20DC | 6G SDI CWDM DFB SFP η ενότητα 1390nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 6Gbps | 1390nm/- C39 | 20km | Άσπρος |
| Gts-c4160-20DC | 6G SDI CWDM DFB SFP η ενότητα 1410nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 6Gbps | 1410nm/- C41 | 20km | Ασήμι |
| Gts-c4360-20DC | 6G SDI CWDM DFB SFP η ενότητα 1430nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 6Gbps | 1430nm/- C43 | 20km | Μαύρος |
| Gts-c4560-20DC | 6G SDI CWDM DFB SFP η ενότητα 1450nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 6Gbps | 1450nm/- C45 | 20km | Κίτρινο πορτοκάλι |
Καθορισμός ΚΑΡΦΙΤΣΩΝ
