Λεπτομέρειες:
|
| Στοιχείο: | 3G διπλοί δέκτες SFP BiDi | Στοιχείο-ποσοστό: | 50Mbps-2.97Gbps |
|---|---|---|---|
| Τύπος: | Διπλοί δέκτες σε BOSA | Κεντρικό μήκος κύματος: | RX1_1310nm/RX2_1550nm |
| Συνδετήρας: | LC simplex | Απόσταση: | 10km |
| Ανάθεση καρφιτσών: | Μη-MSA Pinout | OEM/ODM: | Διαθέσιμος |
3Gbps αμφίδρομα 1310nm/1550nm διπλά τηλεοπτικά παθολογικά σχέδια υποστηρίξεων ενότητας δεκτών ψηφιακά τηλεοπτικά/ακουστικά SFP για το SD-SDI, το hd-SDI και το 3g-SDI μη MSA Pinout 10km LC DDM
Λειτουργική προδιαγραφή
| Όνομα προϊόντων | Διπλοί δέκτες 3g-SDI BiDi | Εύρος ζώνης (GBP) | 50 MBIT/s - 2,97 Gbit/s |
| Τύπος | SFP 2RX στην 1-ίνα | Ανάθεση καρφιτσών | Μη-MSA Pinout |
| Τηλεοπτικά παθολογικά σχέδια | Υποστήριξη | Θερμοκρασία | Λειτουργία: 0 σε 70°C (32 σε 158°F) |
| Κεντρικό μήκος κύματος (RX) | 1310nm - RX1/1550nm-RX2 | Μετάδοση | 10km |
| Διεπαφή | Μονοκατευθυντικό δοχείο LC | Τύπος ινών | SMF |
| Μέρος συσκευών αποστολής σημάτων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ (2*PIN ΣΕ BOSA) |
| Τάση παροχής ηλεκτρικού ρεύματος | 3.3V | Ρεύμα ανεφοδιασμού (Max) | 200mA |
| Πρωτόκολλα | SFP MSA | Υπερφόρτωση δεκτών | > 0dBm |
| Ευαισθησία δεκτών (PRBS) | SD-SDI:<-20dbm> | ||
| Ευαισθησία δεκτών (παθολογική) | SD-SDI:<-16dbm> | ||
| Ψηφιακός διαγνωστικός | Υποστήριξη | Εξουσιοδότηση | τριών ετών |
| OEM/ODM | Υποστήριξη | MTBF | 1,000,000Hours |
| Εφαρμογή | SMPTE 297-2006 συμβατές ηλεκτρικός--οπτικές διεπαφές | ||
| HDTV/SDTV διεπαφές υπηρεσιών | |||
Απόσταση συνδέσεων
| Αριθμός μερών | SDI | Ποσοστό στοιχείων | Ανώτατη απόσταση συνδέσεων |
| Gts-b3530-10DCRR | 3g-SDI | 2.97Gbps | 10km |
| Hd-SDI | 1.485Gbps | 21km | |
| SD-SDI | 270Mbps | 30km |
Περιγραφή

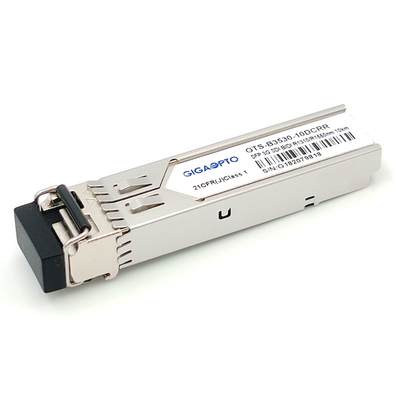

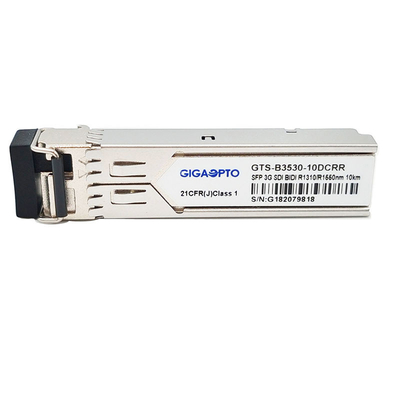

Το gts-b3530-10DCRR είναι μια 1 ίνα που η αμφίδρομη δύο καναλιών ενότητα δεκτών έχει ως σκοπό να διαβιβάσει τα οπτικά τμηματικά ψηφιακά σήματα όπως καθορίζονται σε SMPTE 297-2006. Υποστηρίζει τα ποσοστά στοιχείων από 50Mb/s σε 2.97Gb/s. Αυτή η διπλή ενότητα δεκτών σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για SMPTE 259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικά ποσοστά.
Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Είναι με δύο ανεξάρτητα 1310 NM και 1550 δέκτες λέιζερ NM. Κάθε τη δέκτης μπορεί να λάβει το σήμα από 50 Mb/s σε 2.97Gb/s με μέχρι 30km της single-mode ίνας κατά χρησιμοποίηση του gts-b3530-10DCTT ως συσκευή αποστολής σημάτων. Μια μέγιστη απόσταση 10km είναι επιτεύξιμη με τα παθολογικά σήματα 3Gb/s.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Καθορισμός ΚΑΡΦΙΤΣΩΝ
