Λεπτομέρειες:
|
| Όνομα προϊόντων: | 3G διπλές συσκευές αποστολής σημάτων SFP BiDi | Εύρος ζώνης (GBP): | 50Mbit/s-2.97Gbit/s |
|---|---|---|---|
| Τύπος: | Διπλές συσκευές αποστολής σημάτων σε 1 λιμένα ινών | Κεντρικό μήκος κύματος: | TX_1 1310nm/TX_2 1550nm |
| Συνδετήρας: | LC simplex | Απόσταση: | 10km |
| Ανάθεση καρφιτσών: | Μη-MSA | Εξουσιοδότηση: | τριών ετών |

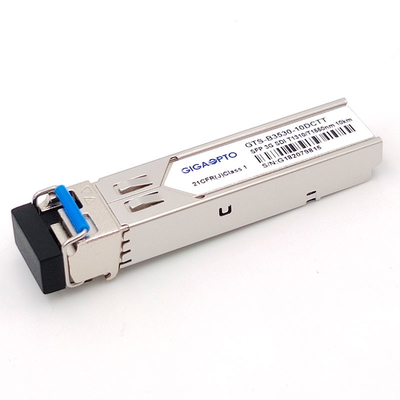

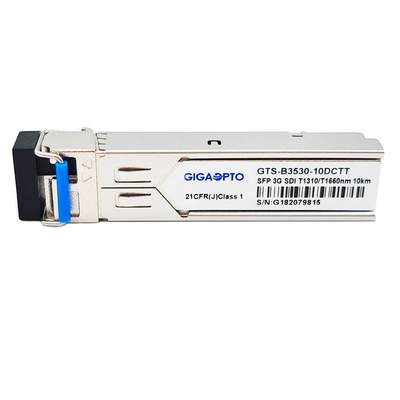

3Gbps αμφίδρομα 1310nm/1550nm διπλά τηλεοπτικά παθολογικά σχέδια υποστηρίξεων ενότητας συσκευών αποστολής σημάτων ψηφιακά τηλεοπτικά/ακουστικά SFP για το SD-SDI, το hd-SDI και το 3g-SDI μη MSA Pinout 10km LC DDM
Λειτουργική προδιαγραφή
| Όνομα προϊόντων | 1 διπλές συσκευές αποστολής σημάτων BiDi ινών | P/N (αριθμός μερών) | Gts-b3530-10DCTT |
| Ποσοστό δυαδικών ψηφίων (GBP) | 50Mb/s- 2.97Gb/s | Ανάθεση καρφιτσών | Μη-MSA Pinout |
| Τύπος ενότητας | Διπλές συσκευές αποστολής σημάτων | Λειτουργούσα θερμοκρασία | 0 σε 70°C/-20 σε 85°C |
| Κεντρικό μήκος κύματος (TX) | TX_1 1310nm/TX_2 1550nm | Ανώτατο μήκος ινών | 10km |
| Οπτικός συνδετήρας | Μονοκατευθυντικό δοχείο LC | MEDIA | SMF |
| Τύπος συσκευών αποστολής σημάτων | DFB BiDi | Τμήμα δεκτών | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τάση παροχής ηλεκτρικού ρεύματος | 3.3V | Ρεύμα ανεφοδιασμού (Max) | 300mA |
| Δύναμη παραγωγής Tx_1 1310nm | -5~0dBm | Αναλογία εξάλειψης | >5dB |
| Δύναμη παραγωγής Tx_2 1550nm | -8~-3dBm | Χρόνος εξουσιοδότησης | 3 έτη |
| Τηλεοπτική παθολογική υποστήριξη σχεδίων | Ναι | OEM/ODM | Ναι |
| Πρωτόκολλα | SFP MSA, sff-8472, RoHS, CE, FCC | ||
| Εφαρμογή | SD/HD/3G SDI | ||
| Αριθμός μερών | SDI | Ποσοστό στοιχείων | Ανώτατη απόσταση συνδέσεων |
| Gts-b3530-10DCTT | 3g-SDI | 2.97Gbps | 10km |
| Hd-SDI | 1.485Gbps | 21km | |
| SD-SDI | 270Mbps | 30km |
Περιγραφή
Το gts-b3530-10DCTT είναι μια 1 αμφίδρομη δύο καναλιών ενότητα συσκευών αποστολής σημάτων ινών με σκοπό να διαβιβάσει τα οπτικά τμηματικά ψηφιακά σήματα όπως καθορίζεται σε SMPTE 297-2006. Υποστηρίζει τα ποσοστά στοιχείων από 50Mb/s σε 2.97Gb/s.This που η διπλή ενότητα συσκευών αποστολής σημάτων σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για SMPTE 259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικά ποσοστά.
Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Είναι με δύο ανεξάρτητα 1310 NM και 1550 συσκευές αποστολής σημάτων λέιζερ NM. Κάθε το συσκευή αποστολής σημάτων μπορεί να διαβιβάσει το σήμα από 50 Mb/s σε 2.97Gb/s με μέχρι 30 χλμ της single-mode ίνας κατά χρησιμοποίηση του gts-b3530-10DCRR ως δέκτη. Μια μέγιστη απόσταση 10 χλμ είναι επιτεύξιμη με τα παθολογικά σήματα 3Gb/s.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Καθορισμός ΚΑΡΦΙΤΣΩΝ
