Λεπτομέρειες:
|
| Όνομα προϊόντων: | 3g-SDI διπλές συσκευές αποστολής σημάτων SFP | Εύρος ζώνης (GBP): | 50Mb/s-2.97Gb/s |
|---|---|---|---|
| Τύπος: | Συσκευή αποστολής σημάτων + συσκευή αποστολής σημάτων | μήκος κύματος: | 2Tx 1310nm |
| Συνδετήρας: | Διπλό δοχείο LC | Μετάδοση: | 10km |
| Ανάθεση καρφιτσών: | Μη-MSA Pinout | DDM: | Υποστηριγμένος |

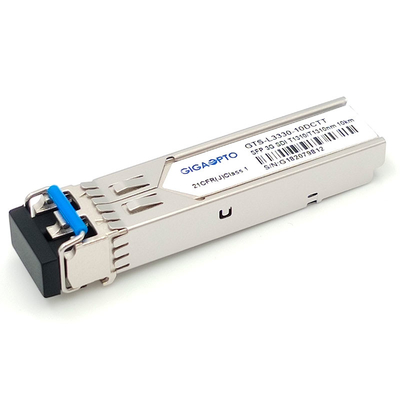

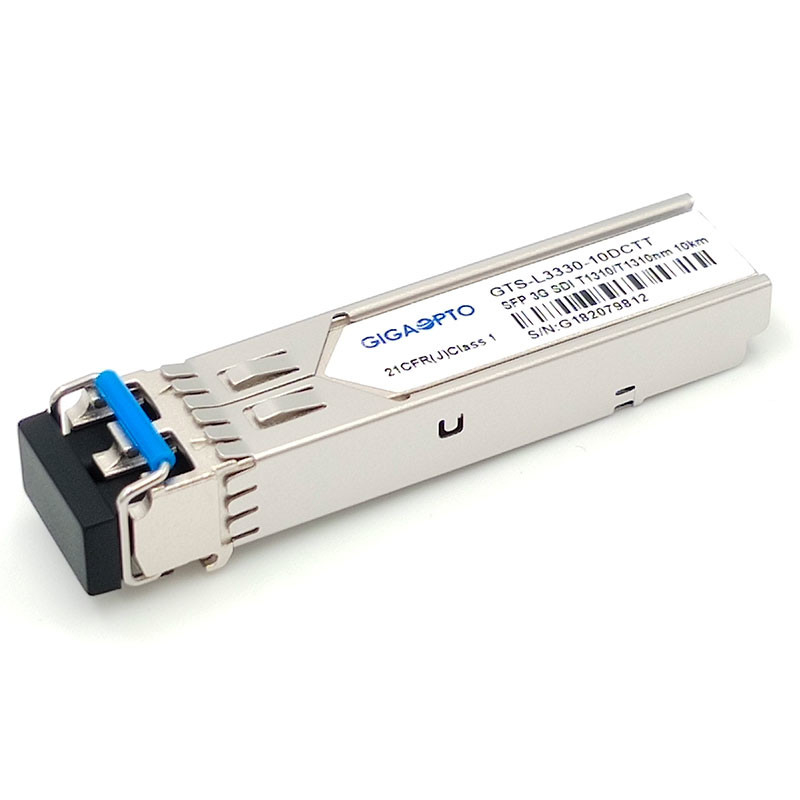

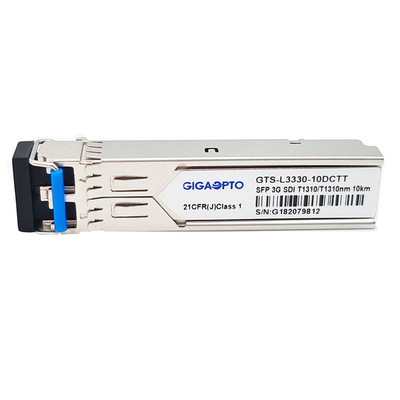

η ψηφιακή τηλεοπτική/ακουστική SFP ενότητα διπλός-συσκευών αποστολής σημάτων 3Gbps 1310nm υποστηρίζει τα τηλεοπτικά παθολογικά σχέδια για το SD-SDI, το hd-SDI και το 3g-SDI μη MSA Pinout 10km LC DDM
Λειτουργική προδιαγραφή
| Όνομα προϊόντων | 3g-SDI διπλός-συσκευή αποστολής σημάτων SFP | Εύρος ζώνης (GBP) | 50Mbps - 2.97Gbps |
| Τύπος ενότητας | Διπλή συσκευή αποστολής σημάτων | Ανάθεση καρφιτσών | Μη-MSA Pinout |
| Τύπος | SFP | Εμπορική θερμοκρασία | 0 σε 70°C (32 σε 158°F) |
| Κεντρικό μήκος κύματος (TX) | 1310nm | Μήκος ινών | 10km @ G.652 |
| Διεπαφή | Διπλό δοχείο LC | Τύπος ινών | SMF |
| Τύπος συσκευών αποστολής σημάτων | Λέιζερ DFB | Τύπος δεκτών | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τάση παροχής ηλεκτρικού ρεύματος | 3.3V | Ρεύμα ανεφοδιασμού | 300mA |
| Μέση δύναμη παραγωγής | -5~0 dBm | Αναλογία εξάλειψης | >5dB |
| DDM | με (προεπιλογή) | Εξουσιοδότηση | 3 έτη |
| OEM/ODM | Υποστηριγμένος | MTBF | 1,000,000Hours |
| Πρωτόκολλα | SMPTE 297-2006 συμβατές ηλεκτρικός--οπτικές διεπαφές | ||
| HDTV/SDTV διεπαφές υπηρεσιών | |||
Απόσταση συνδέσεων
| Αριθμός μερών | SDI | Ποσοστό στοιχείων | Ανώτατη απόσταση συνδέσεων |
| Gts-l3330-10DCTT | 3g-SDI | 2.97Gbps | 10km |
| Hd-SDI | 1.485Gbps | 21km | |
| SD-SDI | 270Mbps | 30km |
Περιγραφή
Το gts-l3330-10DCTT είναι μια δύο καναλιών οπτική ενιαία συσκευή αποστολής σημάτων τρόπου για τις τηλεοπτικές εφαρμογές μετάδοσης άνω των της μετάδοσης 10km σε SMF μέσω του μήκους κύματος 1310nm με έναν διπλό συνδετήρα LC. Υποστηρίζει τα ποσοστά στοιχείων από 50Mb/s σε 2.97Gb/s. Αυτή η διπλή ενότητα συσκευών αποστολής σημάτων σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για SMPTE 259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικά ποσοστά.
Είναι μια δύο καναλιών οπτική ενότητα συσκευών αποστολής σημάτων. Κάθε κανάλι αποτελείται από δύο τμήματα: μια συσκευή αποστολής σημάτων λέιζερ DFB και μια μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Η διπλή ενότητα συσκευών αποστολής σημάτων είναι συμβατή με την πολλών πηγών συμφωνία SFP (MSA) και sff-8472.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Καθορισμός ΚΑΡΦΙΤΣΩΝ
