Λεπτομέρειες:
|
| Όνομα προϊόντων: | 3g-SDI δέκτης SFP | Ποσοστό δυαδικών ψηφίων (GBP): | 50Mb/s-2.97Gb/s |
|---|---|---|---|
| Τύπος: | Ενιαίος δέκτης | μήκος κύματος: | RX-1310nm |
| Συνδετήρας: | Μονοκατευθυντικό LC | Μετάδοση: | 40km |
| Ανάθεση καρφιτσών: | Μη-MSA Pinout | DDM: | χωρίς |

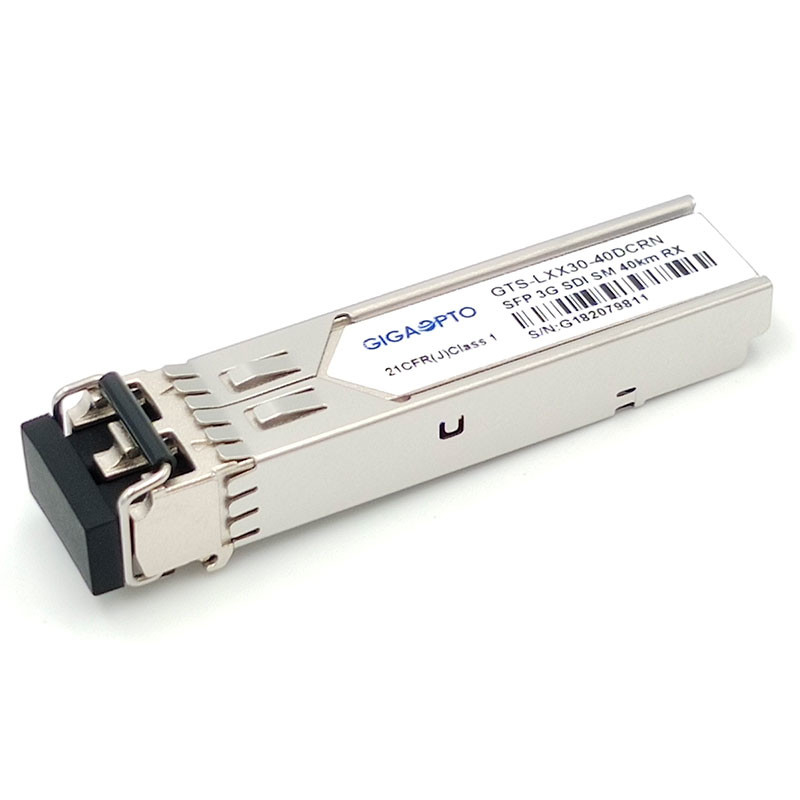

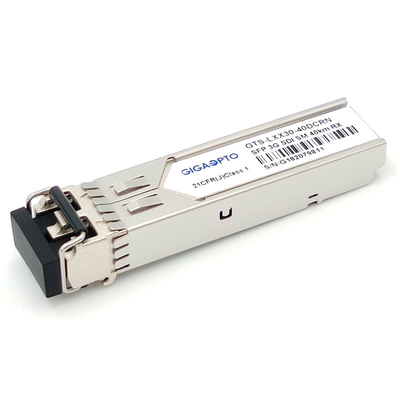

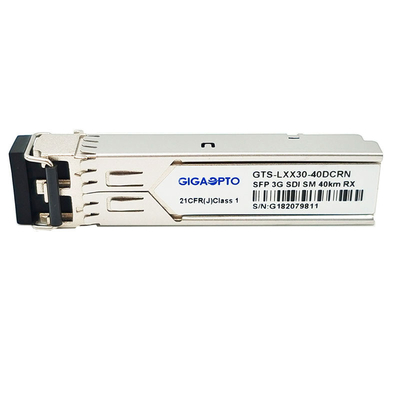

3G ενιαία ενότητα δεκτών SFP για SD/HD/3G SDI 1310nm 10km LC μη MSA Pinout
Λειτουργική προδιαγραφή
| Όνομα προϊόντων | 3g-SDI SFP ενιαίο Rx | Εύρος ζώνης (GBP) | 50 MBIT/s - 2,97 Gbit/s |
| Τύπος | Δέκτης μόνο | Ανάθεση καρφιτσών | Μη-MSA Pinout |
| Τηλεοπτικά παθολογικά σχέδια | Υποστήριξη | Σειρά θερμοκρασίας | 0 σε 70°C |
| Κεντρικό μήκος κύματος (RX) | 1310nm | Μήκος καλωδίων | 40km |
| Τύπος συνδετήρων | Μονοκατευθυντικό PC LC | Τύπος ινών | SMF |
| Μέρος LD | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | PD τύπος | ΚΑΡΦΙΤΣΑ |
| Τάση παροχής ηλεκτρικού ρεύματος | 3.3V (χαρακτηριστικός) | Ρεύμα ανεφοδιασμού | 150mA (χαρακτηριστικός) |
| Πρωτόκολλα | SFP MSA | Υπερφόρτωση | > 0dBm |
| Ευαισθησία (PRBS) | SD-SDI:<-20dbm> | ||
| Ευαισθησία (παθολογική) | SD-SDI:<-16dbm> | ||
| Ψηφιακός έλεγχος Disgnostic | Χωρίς | Χρόνος εξουσιοδότησης | 36-μήνας |
| OEM/ODM | Υποστήριξη | MTBF | 1,000,000Hours |
| Εφαρμογή |
SMPTE 297-2006 συμβατές ηλεκτρικός--οπτικές διεπαφές HDTV/SDTV διεπαφές υπηρεσιών |
||
Περιγραφή
Η τηλεοπτική SFP του Gigaopto ενιαία ενότητα δεκτών gts-lxx30-40DCRN 3G σχεδιάζεται για τις single-lane τηλεοπτικές εφαρμογές μετάδοσης άνω των της μετάδοσης 40km σε SMF μέσω του μήκους κύματος 1310nm με έναν μονοκατευθυντικό συνδετήρα LC. Υποστηρίζει τα ποσοστά στοιχείων από 50Mb/s σε 2.97Gb/s. Αυτή η ενότητα δεκτών που σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για SMPTE 259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικά ποσοστά.
Ο δέκτης αποτελείται από μια φωτοδίοδο ΚΑΡΦΙΤΣΩΝ που ενσωματώνεται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και τη μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Οι δέκτες είναι συμβατοί με την πολλών πηγών συμφωνία SFP (MSA) και sff-8472.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Καθορισμός ΚΑΡΦΙΤΣΩΝ
