3G ψηφιακή τηλεοπτική ενιαία ενότητα 1310nm 40km δεκτών για το sd/hd/3g-SDI MSA Pinout

3Gb/s 1310nm 40km ενιαία ενότητα πομποδεκτών σχεδίων δεκτών τηλεοπτική παθολογική για το sd/hd/3g-SDI MSA Pinout SMF LC DDM

Λειτουργική προδιαγραφή

Περιγραφή

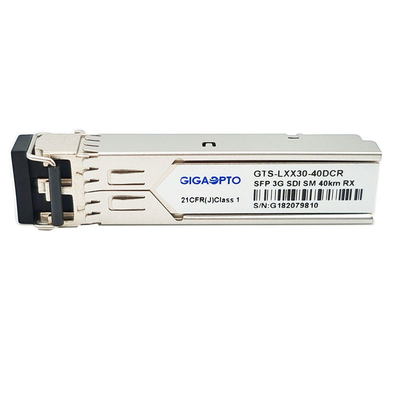

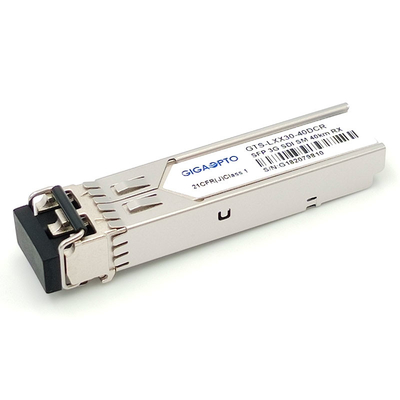

Η τηλεοπτική SFP του Gigaopto ενιαία ενότητα δεκτών gts-lxx30-40DCR 3G σχεδιάζεται για τις single-lane τηλεοπτικές εφαρμογές μετάδοσης άνω των της μετάδοσης 40km σε SMF μέσω του μήκους κύματος 1310nm με έναν μονοκατευθυντικό συνδετήρα LC. Υποστηρίζει τα ποσοστά στοιχείων από 50Mb/s σε 2.97Gb/s. Αυτή η ενότητα δεκτών σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για SMPTE 259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικά ποσοστά.

Ο δέκτης αποτελείται από μια φωτοδίοδο ΚΑΡΦΙΤΣΩΝ που ενσωματώνεται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και τη μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.

Οι δέκτες είναι συμβατοί με την πολλών πηγών συμφωνία SFP (MSA) και sff-8472.

Χαρακτηριστικά γνωρίσματα

• Τηλεοπτικά παθολογικά σχέδια υποστηρίξεων για το SD-SDI, το hd-SDI και το 3g-SDI
• Συμβατό σύστημα 297-2006 SMPTE
• Η γερή ελεύθερη μετάδοση λάθους των σημάτων από 50Mb/s σε 3Gb/s & η μετάδοση φθάνουν σε μέχρι 40km SMF
• 1310nm φωτοανιχνευτής καρφιτσών
• Περίφραξη μετάλλων για τη χαμηλότερη EMI
• Ψηφιακές διαγνωστικές λειτουργίες διαθέσιμες μέσω της διεπαφής I2C
• Συμβατό σύστημα με RoHS
• +3.3V ενιαία παροχή ηλεκτρικού ρεύματος
• Λειτουργούσα θερμοκρασία περίπτωσης: Πρότυπα: 0 σε +70°C

Εφαρμογή

• Ηλεκτρικός-οπτικός μετατροπέας 3g-sdi/hd-sdi/sd-SDI
• Οπτικός-ηλεκτρικός μετατροπέας 3g-sdi/hd-sdi/sd-SDI
• Μακρινά συστήματα παρακολούθησης ψηφιακής επίδειξης ή ασφάλειας
• Επαγγελματική τηλεοπτική ραδιοφωνική μετάδοση
• Ψηφιακό σύστημα κινηματογράφων
