Λεπτομέρειες:
|
| Όνομα προϊόντων: | 3g-SDI ενιαίος δέκτης | Στοιχείο-ποσοστό (GBP): | 50M-2.97G |
|---|---|---|---|
| Τύπος ενότητας: | Ενιαίος δέκτης | μήκος κύματος: | Ενιαίος-RX/1310nm |
| Συνδετήρας: | LC | Μετάδοση: | 10km |
| Ανάθεση καρφιτσών: | Μη MSA | Εξουσιοδότηση: | 3 έτη |
Ενότητα ενιαίος-δεκτών 3g-SDI για SD/HD/3G SDI 1310nm 10km LC DDM μη MSA Pinout
Λειτουργική προδιαγραφή
| Όνομα προϊόντων | 3g-SDI ενιαίος δέκτης | Εύρος ζώνης | 50Mbps - 3Gbps |
| Τύπος | 1-λιμένας δέκτης | Ανάθεση καρφιτσών | Μη MSA |
| Τηλεοπτική παθολογική υποστήριξη σχεδίων | Ναι | Σειρά θερμοκρασίας | 0 σε 70°C |
| Μήκος κύματος | 1310nm-RX | Προσιτότητα ινών | 10km |
| Οπτικός συνδετήρας | LC | MEDIA | SMF |
| Τύπος συσκευών αποστολής σημάτων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| Τάση παροχής ηλεκτρικού ρεύματος | 3.3V | Ρεύμα ανεφοδιασμού | 150mA |
| Πρωτόκολλα | SFP MSA | RX κορεσμός | > 0dBm |
| Ευαισθησία Rx (PRBS) | SD-SDI:<-20dbm> | ||
| Ευαισθησία Rx (παθολογική) | SD-SDI:<-16dbm> | ||
| DDM | Με | Χρόνος εξουσιοδότησης | 36 μήνες |
| OEM/ODM | Υποστηριγμένος | MTBF | 1,000,000Hours |
| Εφαρμογή | SD/HD/3G SDI | ||
Περιγραφή

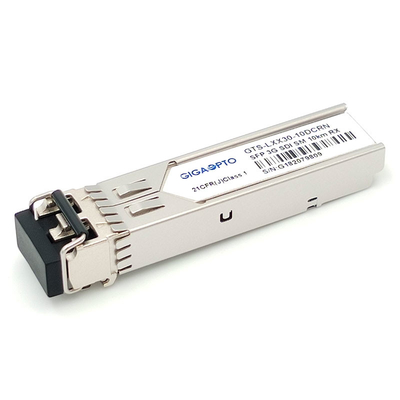

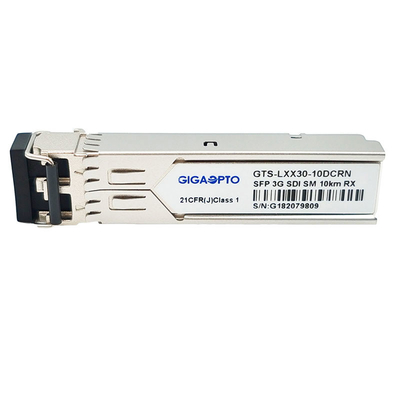

Η τηλεοπτική SFP του Gigaopto ενιαία ενότητα δεκτών gts-lxx30-10DCRN 3G σχεδιάζεται για τις απλού διαύλου τηλεοπτικές εφαρμογές μετάδοσης άνω των της μετάδοσης 10km σε SMF μέσω του μήκους κύματος 1310nm με έναν μονοκατευθυντικό συνδετήρα LC. Υποστηρίζει τα ποσοστά στοιχείων από 50Mb/s σε 2.97Gb/s. Αυτή η ενότητα δεκτών σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για SMPTE 259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικά ποσοστά.
Ο δέκτης αποτελείται από μια φωτοδίοδο ΚΑΡΦΙΤΣΩΝ που ενσωματώνεται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και τη μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Οι δέκτες είναι συμβατοί με την πολλών πηγών συμφωνία SFP (MSA) και sff-8472.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Καθορισμός ΚΑΡΦΙΤΣΩΝ
