Λεπτομέρειες:
|
| Όνομα προϊόντων: | 3G ενιαίος δέκτης | Στοιχείο-ποσοστό (GBP): | 50M-3G |
|---|---|---|---|
| Τύπος ενότητας: | Ενιαίος δέκτης | μήκος κύματος: | 1310nm Rx μόνο |
| Συνδετήρας: | LC δοχείο | Μετάδοση: | 10km |
| Ανάθεση καρφιτσών: | MSA | OEM/ODM: | Υποστηριγμένος |
| Λέξεις κλειδιά: | Ενιαίος δέκτης 1310nm 10km |
3g-SDI ενιαίος δέκτης για SD/HD/3G SDI 1310nm 10km LC DDM MSA Pinout
Λειτουργική προδιαγραφή
| Όνομα προϊόντων | ενιαίος δέκτης 3G MSA | Ποσοστό στοιχείων | 3Gbps |
| Τύπος | Ενιαίος δέκτης | Ανάθεση καρφιτσών | MSA |
| Τηλεοπτική παθολογική υποστήριξη σχεδίων | Ναι | Λειτουργούσα θερμοκρασία | 0 σε 70°C |
| Μήκος κύματος | 1310nm-RX | Μετάδοση ινών | 10km |
| Διεπαφή | LC | MEDIA | single-mode ίνα |
| Τύπος συσκευών αποστολής σημάτων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| Τάση παροχής ηλεκτρικού ρεύματος | 3.3V | Ρεύμα ανεφοδιασμού | 150mA |
| Πρωτόκολλα | SFP MSA | Κορεσμός Rx | > 0dBm |
| Ευαισθησία Rx (PRBS) | SD-SDI:<-20dbm> | ||
| Ευαισθησία Rx (παθολογική) | SD-SDI:<-16dbm> | ||
| DDM | Με | Χρόνος εξουσιοδότησης | 36 μήνες |
| OEM/ODM | Υποστηριγμένος | ||
| Εφαρμογή | SD/HD/3G SDI | ||
Περιγραφή

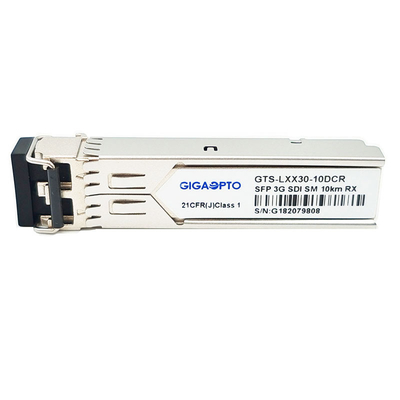

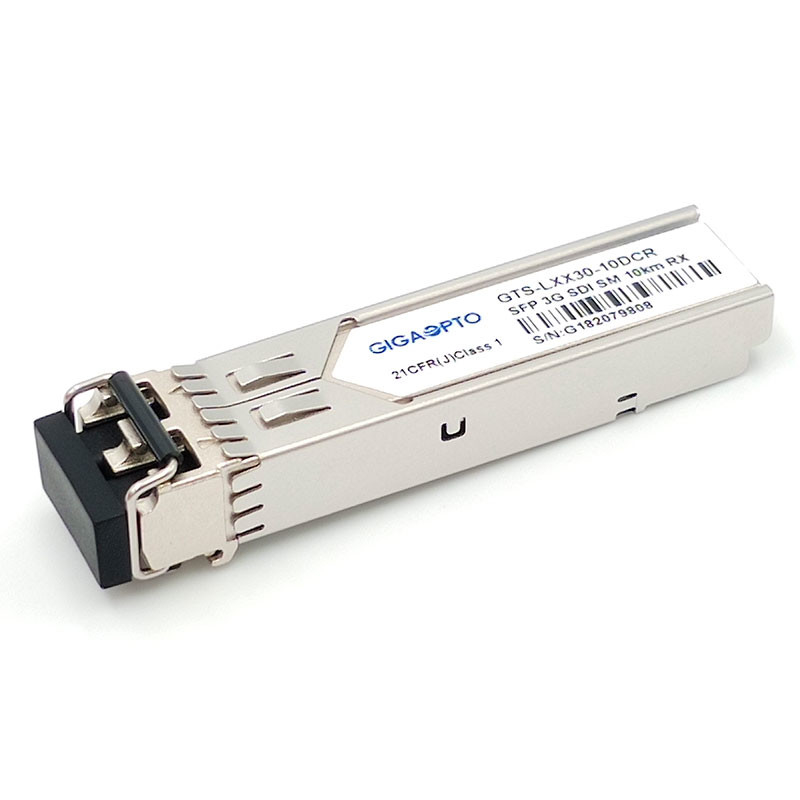

Η τηλεοπτική SFP του Gigaopto ενότητα ενιαίος-δεκτών gts-lxx30-10DCR 3G σχεδιάζεται για τις απλού διαύλου τηλεοπτικές εφαρμογές μετάδοσης άνω των της μετάδοσης 10km σε SMF μέσω του μήκους κύματος 1310nm με έναν μονοκατευθυντικό συνδετήρα LC. Υποστηρίζει τα ποσοστά στοιχείων από 50Mb/s σε 2.97Gb/s. Αυτή η ενότητα δεκτών σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για SMPTE 259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικά ποσοστά.
Ο δέκτης αποτελείται από μια φωτοδίοδο ΚΑΡΦΙΤΣΩΝ που ενσωματώνεται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και τη μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Οι δέκτες είναι συμβατοί με την πολλών πηγών συμφωνία SFP (MSA) και sff-8472.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
