Λεπτομέρειες:
|
| Όνομα προϊόντων: | 3Gbps τηλεοπτική οπτική συσκευή αποστολής σημάτων SFP | Στοιχείο-ποσοστό (GBP): | 50Mb/s - 3Gb/s |
|---|---|---|---|
| Τύπος ενότητας: | Ενιαία συσκευή αποστολής σημάτων | μήκος κύματος: | 1270nm~1610nm CWDM CH |
| Οπτική διεπαφή: | LC δοχείο | Μετάδοση: | 40km |
| Ανάθεση καρφιτσών: | Μη MSA | OEM/ODM: | Υποστηριγμένος |
3Gbps τηλεοπτική υποστήριξη συσκευών αποστολής σημάτων CWDM 1270nm-1610nm 40km SMF LC SFP οπτική για τα παθολογικά σήματα DDM μη MSA Pinout σχεδίων
Λειτουργική προδιαγραφή
| Όνομα προϊόντων | συσκευή αποστολής σημάτων 3G DVI CWDM SFP | Αριθμός μερών | GTS-Cxx30-40DCTN |
| Ποσοστό δυαδικών ψηφίων (Gb/s) | 50Mb/s - 2.97Gb/s | Ανάθεση καρφιτσών | Μη MSA |
| Τύπος ενότητας | Συσκευή αποστολής σημάτων μόνο | Σειρά θερμοκρασίας | 0 σε 70°C |
| Κεντρικό μήκος κύματος (TX) | Κανάλι CWDM C27-C61 | Απόσταση καλωδίων | 40km |
| Διεπαφή | LC simplex | MEDIA | Single-mode ίνα |
| Τύπος LD | CWDM DFB | PD τύπος | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τάση παροχής ηλεκτρικού ρεύματος | 3.3V | Τρέχων (Max) | 350mA |
| Δύναμη συσκευών αποστολής σημάτων | -2~+3 dBm | Εξάλειψη-αναλογία | >5.0dB |
| Παθολογικά σχέδια | με (προεπιλογή) | DOM/DDM | Ναι |
| OEM/ODM | Υποστηριγμένος | MTBF | 1,000,000Hours |
| Εφαρμογές |
SMPTE 297-2006 συμβατές ηλεκτρικός--οπτικές διεπαφές HDTV/SDTV διεπαφές υπηρεσιών |
||
Περιγραφή

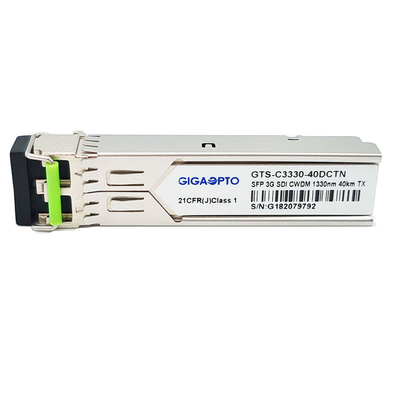

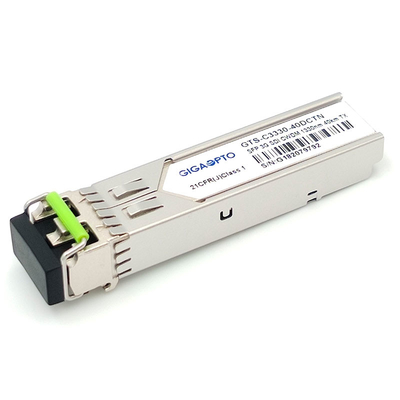

Η ενότητα συσκευών αποστολής σημάτων GTS-Cxx30-40DCTN SMPTE 3G CWDM SFP του Gigaopto σχεδιάζεται για τις απλού διαύλου τηλεοπτικές εφαρμογές μετάδοσης άνω των 40km άνω των SMF μέσω ενός καναλιού από το 1270 NM μήκους κύματος CWDM σε 1610nm (20nm κάθε βήμα) με έναν μονοκατευθυντικό συνδετήρα LC. Υποστηρίζει τα ποσοστά στοιχείων από 50Mb/s σε 2.97Gb/s. Αυτή η συσκευή αποστολής σημάτων σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για SMPTE 259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικά ποσοστά.
Αυτή η συσκευή αποστολής σημάτων αποτελείται από δύο τμήματα: μια συσκευή αποστολής σημάτων λέιζερ DFB και μια μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Διαταγή των πληροφοριών

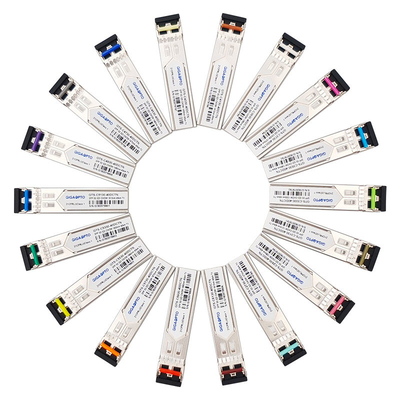

| Αριθμός μερών | Περιγραφή 3G SDI CWDM ενιαίο TX | CWDM/CH | Απόσταση (χλμ) | Καρφίτσα-ανάθεση | Χρώμα συρτών |
| Gts-c2730-40DCTN | ενιαία συσκευή αποστολής σημάτων 3Gb/s hd-SDI το /SD-SDI το /3G-SDI SFP CWDM | 1270nm/- C27 | 40km | MSA | Ανοικτό μωβ |
| Gts-c2930-40DCTN | ενιαία συσκευή αποστολής σημάτων 3Gb/s hd-SDI το /SD-SDI το /3G-SDI SFP CWDM | 1290nm/- C29 | 40km | MSA | Μπλε ουρανού |
| Gts-c3130-40DCTN | ενιαία συσκευή αποστολής σημάτων 3Gb/s hd-SDI το /SD-SDI το /3G-SDI SFP CWDM | 1310nm/- C31 | 40km | MSA | Κιτρινοπράσινος |
| Gts-c3330-40DCTN | ενιαία συσκευή αποστολής σημάτων 3Gb/s hd-SDI το /SD-SDI το /3G-SDI SFP CWDM | 1330nm/- C33 | 40km | MSA | Κίτρινο Ocher |
| Gts-c3530-40DCTN | ενιαία συσκευή αποστολής σημάτων 3Gb/s hd-SDI το /SD-SDI το /3G-SDI SFP CWDM | 1350nm/- C35 | 40km | MSA | Ροζ |
| Gts-c3730-40DCTN | ενιαία συσκευή αποστολής σημάτων 3Gb/s hd-SDI το /SD-SDI το /3G-SDI SFP CWDM | 1370nm/- C37 | 40km | MSA | Μπεζ |
| Gts-c3930-40DCTN | ενιαία συσκευή αποστολής σημάτων 3Gb/s hd-SDI το /SD-SDI το /3G-SDI SFP CWDM | 1390nm/- C39 | 40km | MSA | Άσπρος |
| Gts-c4130-40DCTN | ενιαία συσκευή αποστολής σημάτων 3Gb/s hd-SDI το /SD-SDI το /3G-SDI SFP CWDM | 1410nm/- C41 | 40km | MSA | Ασήμι |
| Gts-c4330-40DCTN | ενιαία συσκευή αποστολής σημάτων 3Gb/s hd-SDI το /SD-SDI το /3G-SDI SFP CWDM | 1430nm/- C43 | 40km | MSA | Μαύρος |
| Gts-c4530-40DCTN | ενιαία συσκευή αποστολής σημάτων 3Gb/s hd-SDI το /SD-SDI το /3G-SDI SFP CWDM | 1450nm/- C45 | 40km | MSA | Κίτρινο πορτοκάλι |
| Gts-c4730-40DCTN | ενιαία συσκευή αποστολής σημάτων 3Gb/s hd-SDI το /SD-SDI το /3G-SDI SFP CWDM | 1470nm/- C47 | 40km | MSA | Γκρίζος |
| Gts-c4930-40DCTN | ενιαία συσκευή αποστολής σημάτων 3Gb/s hd-SDI το /SD-SDI το /3G-SDI SFP CWDM | 1490nm/- C49 | 40km | MSA | Vlolet |
| Gts-c5130-40DCTN | ενιαία συσκευή αποστολής σημάτων 3Gb/s hd-SDI το /SD-SDI το /3G-SDI SFP CWDM | 1510nm/- C51 | 40km | MSA | Μπλε |
| Gts-c5330-40DCTN | ενιαία συσκευή αποστολής σημάτων 3Gb/s hd-SDI το /SD-SDI το /3G-SDI SFP CWDM | 1530nm/- C53 | 40km | MSA | Πράσινος |
| Gts-c5530-40DCTN | ενιαία συσκευή αποστολής σημάτων 3Gb/s hd-SDI το /SD-SDI το /3G-SDI SFP CWDM | 1550nm/- C55 | 40km | MSA | Κίτρινος |
| Gts-c5730-40DCTN | ενιαία συσκευή αποστολής σημάτων 3Gb/s hd-SDI το /SD-SDI το /3G-SDI SFP CWDM | 1570nm/- C57 | 40km | MSA | Πορτοκάλι |
| Gts-c5930-40DCTN | ενιαία συσκευή αποστολής σημάτων 3Gb/s hd-SDI το /SD-SDI το /3G-SDI SFP CWDM | 1590nm/- C59 | 40km | MSA | Κόκκινος |
| Gts-c6130-40DCTN | ενιαία συσκευή αποστολής σημάτων 3Gb/s hd-SDI το /SD-SDI το /3G-SDI SFP CWDM | 1610nm/- C61 | 40km | MSA | Καφετής |
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Καθορισμός ΚΑΡΦΙΤΣΩΝ
Σημείωση: Η κοινωνία των μηχανικών κινηματογραφικών ταινιών και τηλεόρασης απότομα για SMPTE έχει τα πρότυπα για το χειρισμό των υψηλών τηλεοπτικών σημάτων καθορισμού με το παθολογικό σχέδιο. Τα πρότυπα SMPTE απαιτούν αυτήν την περίοδο 259M (SD-SDI), 344M (ΕΔ-SDI), 292M (hd-SDI) και 424M (3g-SDI).
SMPTE 297-2006: Αυτά τα πρότυπα καθορίζουν τη διεπαφή οπτικών ινών για τη μετάδοση και την υποδοχή των σημάτων SDI στα διάφορα ποσοστά στοιχείων: 3G ~ 12G
SMPTE 259M: 143 μέχρι 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 και 1.485/1.001 Gb/s
SMPTE 424M: 2.97 και 2.97/1.001 Gb/s
Αυτά τα ποσοστά δυαδικών ψηφίων είναι ικανοποιητικά για το βίντεο 1080p σε 50 ή 60 καρέ ανά δευτερόλεπτο.
