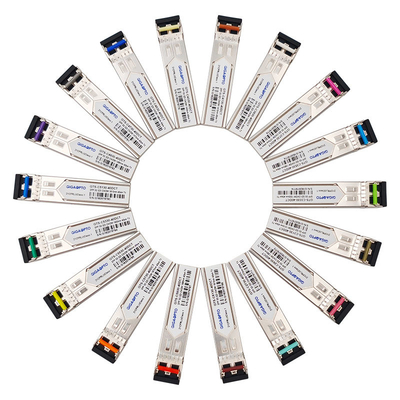

3Gbps ενιαία συσκευή αποστολής σημάτων 1270nm 1610nm 40km SMF LC DDM MSA πομποδεκτών CWDM SDI τηλεοπτική SFP

3g-sdi/hd-sdi/sd-SDI SFP CWDM 1270nm-1610nm τηλεοπτική παθολογική ενότητα 40km SMF LC DDM MSA συσκευών αποστολής σημάτων σχεδίων ενιαία

Λειτουργική προδιαγραφή

Περιγραφή

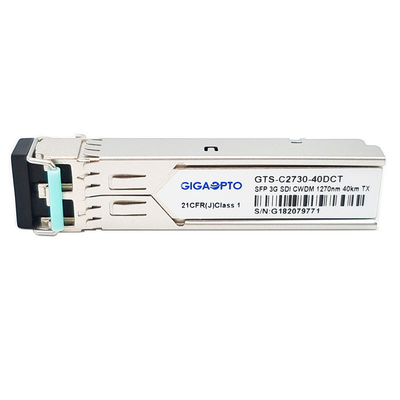

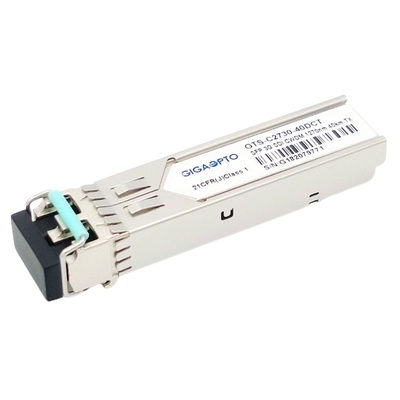

Η ενότητα συσκευών αποστολής σημάτων GTS-Cxx30-40DCT SMPTE 3G CWDM SFP του Gigaopto σχεδιάζεται για τις απλού διαύλου τηλεοπτικές εφαρμογές μετάδοσης άνω των 40KM άνω των SMF μέσω ενός καναλιού από το 1270 NM μήκους κύματος CWDM σε 1610nm (20nm κάθε βήμα) με έναν μονοκατευθυντικό συνδετήρα LC. Υποστηρίζει τα ποσοστά στοιχείων από 50Mb/s σε 2.97Gb/s. Αυτή η συσκευή αποστολής σημάτων σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για SMPTE 259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικά ποσοστά.

Αυτή η συσκευή αποστολής σημάτων αποτελείται από δύο τμήματα: μια συσκευή αποστολής σημάτων λέιζερ DFB και μια μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.

Διαταγή των πληροφοριών

Χαρακτηριστικά γνωρίσματα

• Τηλεοπτικά παθολογικά σχέδια υποστηρίξεων για το SD-SDI, το hd-SDI και το 3g-SDI
• Συμβατό σύστημα 297-2006 SMPTE
• Γερή ελεύθερη μετάδοση λάθους των σημάτων από 50Mb/s σε 3Gb/s & μέχρι 40km SMF
• Λέιζερ 18 καναλιών CWDM DFB, χωρίς δέκτη
• Περίφραξη μετάλλων για τη χαμηλότερη EMI
• Ψηφιακός διαγνωστικός έλεγχος
• Συμβατό σύστημα με RoHS
• +3.3V ενιαία παροχή ηλεκτρικού ρεύματος
• Λειτουργούσα θερμοκρασία περίπτωσης: Πρότυπα: 0 σε +70°C

Εφαρμογή

• Ηλεκτρικός-οπτικός μετατροπέας 3g-sdi/hd-sdi/sd-SDI
• Οπτικός-ηλεκτρικός μετατροπέας 3g-sdi/hd-sdi/sd-SDI
• Μακρινά συστήματα παρακολούθησης ψηφιακής επίδειξης ή ασφάλειας
• Επαγγελματική τηλεοπτική ραδιοφωνική μετάδοση
• Ψηφιακό σύστημα κινηματογράφων

Καθορισμός ΚΑΡΦΙΤΣΩΝ
