Λεπτομέρειες:
|
| Όνομα προϊόντων: | συσκευή αποστολής σημάτων 3G DVI CWDM SFP | Ποσοστό δυαδικών ψηφίων (GBP): | 50Mb/s - 3Gb/s |
|---|---|---|---|
| Ενότητα-τύπος: | Ενιαίο TX | Μήκος κύματος/κανάλι: | 1270~1610NM CWDM TX W/O RX |
| Τύπος συνδετήρων: | LC δοχείο | Προσιτότητα: | 20km |
| Ανάθεση καρφιτσών: | Μη MSA | DDMI: | Υποστηριγμένος |
| Επισημαίνω: | τηλεοπτικός SFP πομποδέκτης 20km,1270nm τηλεοπτικός πομποδέκτης SFP,1610nm τηλεοπτικός πομποδέκτης SFP |
||
Μη MSA 3g-sdi/hd-sdi/sd-SDI CWDM 1270nm-1610nm SFP τηλεοπτική παθολογική ενότητα 20km SMF LC DDM συσκευών αποστολής σημάτων σχεδίων ενιαία
Λειτουργική προδιαγραφή
| Όνομα προϊόντων | Συσκευή αποστολής σημάτων 3g-SDI CWDM | P/N (αριθμός μερών) | GTS-Cxx30-20DCTN |
| Εύρος ζώνης (Gb/s) | 0.05Gbps- 2.97Gbps | MSA/Non-MSA Pinout | Μη MSA |
| Τύπος ενότητας | Ενιαία συσκευή αποστολής σημάτων | Θερμοκρασία | 0 σε 70°C (32 σε 158°F) |
| Κεντρικό μήκος κύματος (TX) | C27-C61 κανάλι | Προσιτότητα | 20km |
| Συνδετήρας | LC simplex | Τύπος ινών | SMF |
| Τύπος συσκευών αποστολής σημάτων | DFB CWDM | Τμήμα δεκτών | Χωρίς |
| TX μέση δύναμη | -8 ~ -3dBm | Αναλογία εξάλειψης | >5dB |
| Παθολογικά σχέδια | Υποστήριξη ως προεπιλογή | DDMI | Υποστηριγμένος |
| OEM/ODM | Υποστηριγμένος | MTBF | 1,000,000Hours |
| Εφαρμογές | SMPTE 297-2006 συμβατές ηλεκτρικός--οπτικές διεπαφές | ||
| HDTV/SDTV διεπαφές υπηρεσιών | |||
Περιγραφή
Η τηλεοπτική SFP ενιαίος-TX του Gigaopto ενότητα GTS-Cxx30-20DCTN 3G σχεδιάζεται για τις απλού διαύλου τηλεοπτικές εφαρμογές μετάδοσης άνω των 20km άνω των SMF μέσω ενός καναλιού από το 1270 NM μήκους κύματος CWDM σε 1610nm (20nm κάθε βήμα) με έναν μονοκατευθυντικό συνδετήρα LC. Υποστηρίζει τα ποσοστά στοιχείων από 50Mb/s σε 2.97Gb/s. Αυτή η συσκευή αποστολής σημάτων σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για SMPTE 259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικά ποσοστά.
Αυτή η συσκευή αποστολής σημάτων αποτελείται από δύο τμήματα: μια συσκευή αποστολής σημάτων λέιζερ DFB και μια μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Διαταγή των πληροφοριών

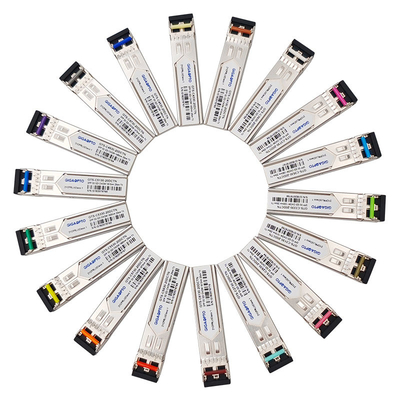

| Αριθμός μερών | Περιγραφή 3G DVI CWDM ενιαίο TX | Κανάλι CWDM | Προσιτότητα | Καρφίτσα-ανάθεση | Χρώμα συρτών |
| Gts-c2730-20DCTN | ενιαία συσκευή αποστολής σημάτων 3G CWDM SFP | 1270nm/- C27 | 20km | Μη MSA | Ανοικτό μωβ |
| Gts-c2930-20DCTN | ενιαία συσκευή αποστολής σημάτων 3G CWDM SFP | 1290nm/- C29 | 20km | Μη MSA | Μπλε ουρανού |
| Gts-c3130-20DCTN | ενιαία συσκευή αποστολής σημάτων 3G CWDM SFP | 1310nm/- C31 | 20km | Μη MSA | Κιτρινοπράσινος |
| Gts-c3330-20DCTN | ενιαία συσκευή αποστολής σημάτων 3G CWDM SFP | 1330nm/- C33 | 20km | Μη MSA | Κίτρινο Ocher |
| Gts-c3530-20DCTN | ενιαία συσκευή αποστολής σημάτων 3G CWDM SFP | 1350nm/- C35 | 20km | Μη MSA | Ροζ |
| Gts-c3730-20DCTN | ενιαία συσκευή αποστολής σημάτων 3G CWDM SFP | 1370nm/- C37 | 20km | Μη MSA | Μπεζ |
| Gts-c3930-20DCTN | ενιαία συσκευή αποστολής σημάτων 3G CWDM SFP | 1390nm/- C39 | 20km | Μη MSA | Άσπρος |
| Gts-c4130-20DCTN | ενιαία συσκευή αποστολής σημάτων 3G CWDM SFP | 1410nm/- C41 | 20km | Μη MSA | Ασήμι |
| Gts-c4330-20DCTN | ενιαία συσκευή αποστολής σημάτων 3G CWDM SFP | 1430nm/- C43 | 20km | Μη MSA | Μαύρος |
| Gts-c4530-20DCTN | ενιαία συσκευή αποστολής σημάτων 3G CWDM SFP | 1450nm/- C45 | 20km | Μη MSA | Κίτρινο πορτοκάλι |
| Gts-c4730-20DCTN | ενιαία συσκευή αποστολής σημάτων 3G CWDM SFP | 1470nm/- C47 | 20km | Μη MSA | Γκρίζος |
| Gts-c4930-20DCTN | ενιαία συσκευή αποστολής σημάτων 3G CWDM SFP | 1490nm/- C49 | 20km | Μη MSA | Vlolet |
| Gts-c5130-20DCTN | ενιαία συσκευή αποστολής σημάτων 3G CWDM SFP | 1510nm/- C51 | 20km | Μη MSA | Μπλε |
| Gts-c5330-20DCTN | ενιαία συσκευή αποστολής σημάτων 3G CWDM SFP | 1530nm/- C53 | 20km | Μη MSA | Πράσινος |
| Gts-c5530-20DCTN | ενιαία συσκευή αποστολής σημάτων 3G CWDM SFP | 1550nm/- C55 | 20km | Μη MSA | Κίτρινος |

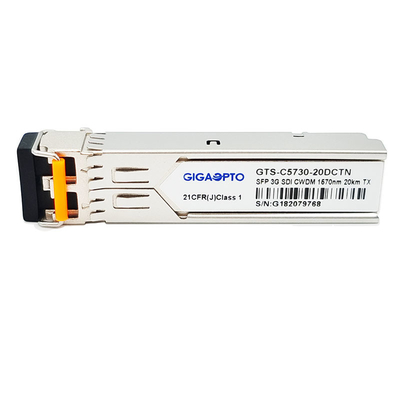

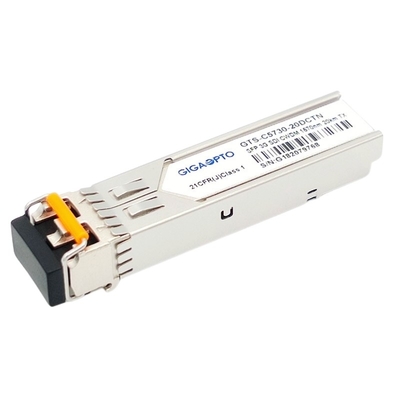

| Gts-c5730-20DCTN | ενιαία συσκευή αποστολής σημάτων 3G CWDM SFP | 1570nm/- C57 | 20km | Μη MSA | Πορτοκάλι |
| Gts-c5930-20DCTN | ενιαία συσκευή αποστολής σημάτων 3G CWDM SFP | 1590nm/- C59 | 20km | Μη MSA | Κόκκινος |
| Gts-c6130-20DCTN | ενιαία συσκευή αποστολής σημάτων 3G CWDM SFP | 1610nm/- C61 | 20km | Μη MSA | Καφετής |
Χαρακτηριστικά γνωρίσματα
Εμπορική λειτουργούσα σειρά θερμοκρασίας περίπτωσης: 0℃ σε 70℃
Εφαρμογή
Καθορισμός ΚΑΡΦΙΤΣΩΝ
