ενιαία συσκευή αποστολής σημάτων MSA 1270nm-1610nm 20km SMF LC DDM πομποδεκτών CWDM 3Gbps DVI τηλεοπτική SFP

MSA 3g-sdi/hd-sdi/sd-SDI CWDM 1270nm-1610nm SFP τηλεοπτική παθολογική ενότητα 20km SMF LC DDM συσκευών αποστολής σημάτων σχεδίων ενιαία

Λειτουργική προδιαγραφή

Περιγραφή

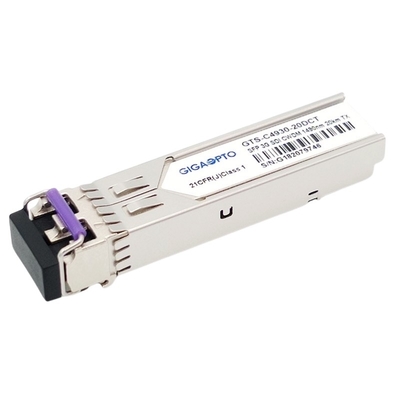

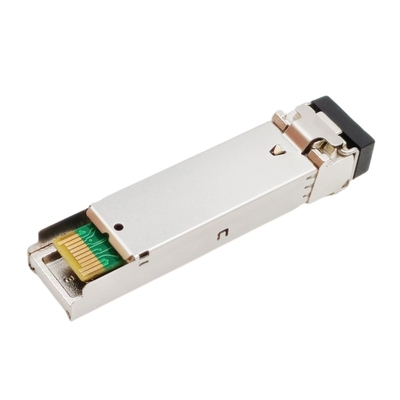

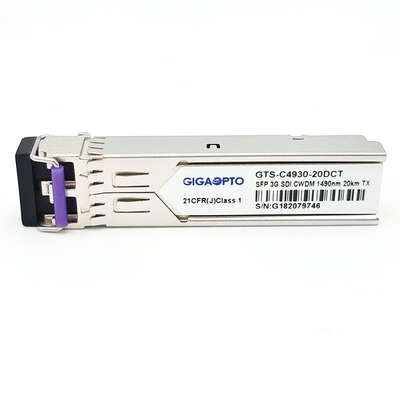

Η τηλεοπτική SFP ενιαίος-TX του Gigaopto ενότητα GTS-Cxx30-20DCT 3G σχεδιάζεται για τις απλού διαύλου τηλεοπτικές εφαρμογές μετάδοσης άνω των 20KM άνω των SMF μέσω ενός καναλιού από το 1270 NM μήκους κύματος CWDM σε 1610nm (20nm κάθε βήμα) με έναν μονοκατευθυντικό συνδετήρα LC. Υποστηρίζει τα ποσοστά στοιχείων από 50Mb/s σε 2.97Gb/s. Αυτή η συσκευή αποστολής σημάτων σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για SMPTE 259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικά ποσοστά.

Αυτή η συσκευή αποστολής σημάτων αποτελείται από δύο τμήματα: μια συσκευή αποστολής σημάτων λέιζερ DFB και μια μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.

Διαταγή των πληροφοριών

Χαρακτηριστικά γνωρίσματα

• Τηλεοπτικά παθολογικά σχέδια υποστηρίξεων για το SD-SDI, το hd-SDI και το 3g-SDI
• Συμβατό σύστημα 297-2006 SMPTE
• Γερή ελεύθερη μετάδοση λάθους των σημάτων από 50Mb/s σε 3Gb/s & μέχρι 20km SMF

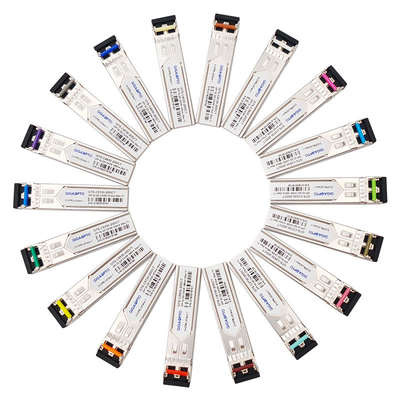

• ΛΈΙΖΕΡ 18CH CWDM DFB
• Περίφραξη μετάλλων για τη χαμηλότερη EMI
• Ψηφιακός διαγνωστικός έλεγχος
• Συμβατό σύστημα με RoHS
• +3.3V ενιαία παροχή ηλεκτρικού ρεύματος
• Λειτουργούσα θερμοκρασία περίπτωσης: Πρότυπα: 0 σε +70°C

Εφαρμογή

• Ηλεκτρικός-οπτικός μετατροπέας 3g-sdi/hd-sdi/sd-SDI
• Οπτικός-ηλεκτρικός μετατροπέας 3g-sdi/hd-sdi/sd-SDI
• Μακρινά συστήματα παρακολούθησης ψηφιακής επίδειξης ή ασφάλειας
• Επαγγελματική τηλεοπτική ραδιοφωνική μετάδοση
• Ψηφιακό σύστημα κινηματογράφων

Καθορισμός ΚΑΡΦΙΤΣΩΝ

Σημείωση: Η κοινωνία των μηχανικών κινηματογραφικών ταινιών και τηλεόρασης απότομα για SMPTE έχει τα πρότυπα για το χειρισμό των υψηλών τηλεοπτικών σημάτων καθορισμού με το παθολογικό σχέδιο. Τα πρότυπα SMPTE απαιτούν αυτήν την περίοδο 259M (SD-SDI), 344M (ΕΔ-SDI), 292M (hd-SDI) και 424M (3g-SDI).

SMPTE 297-2006: Αυτά τα πρότυπα καθορίζουν τη διεπαφή οπτικών ινών για τη μετάδοση και την υποδοχή των σημάτων SDI στα διάφορα ποσοστά στοιχείων: 3G ~ 12G

SMPTE 259M: 143 μέχρι 360 Mb/s

SMPTE 344M: 540 Mb/s

SMPTE 292: 1,485 και 1.485/1.001 Gb/s

SMPTE 424M: 2.97 και 2.97/1.001 Gb/s

Αυτά τα ποσοστά δυαδικών ψηφίων είναι ικανοποιητικά για το βίντεο 1080p σε 50 ή 60 καρέ ανά δευτερόλεπτο.
