Λεπτομέρειες:
|
| Όνομα προϊόντων: | 3G SMPTE SFP ενιαίο TX | Ποσοστό δυαδικών ψηφίων (Gb/s): | 50M - 2.97G |
|---|---|---|---|
| Κεντρικό μήκος κύματος: | Δέκτης TX1550nm w/o | Ανάθεση καρφιτσών: | ΜΗ MSA καρφίτσα-έξω |
| Οπτικό συστατικό: | Λέιζερ DFB | Μετάδοση: | 40km σε SMF |
| Τηλεοπτική παθολογική υποστήριξη σχεδίων: | ΝΑΙ | Λέξεις κλειδιά: | 3G τηλεοπτική συσκευή αποστολής σημάτων |
| Επισημαίνω: | Τηλεοπτικός SFP πομποδέκτης μη MSA,1550nmVideo πομποδέκτης SFP,SFP TX |
||

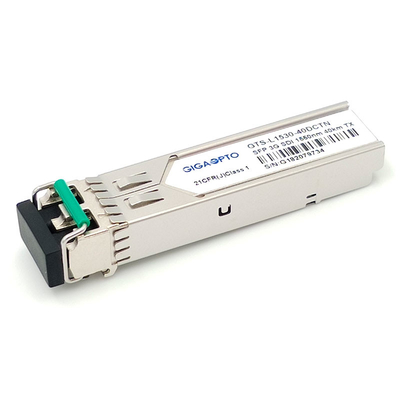

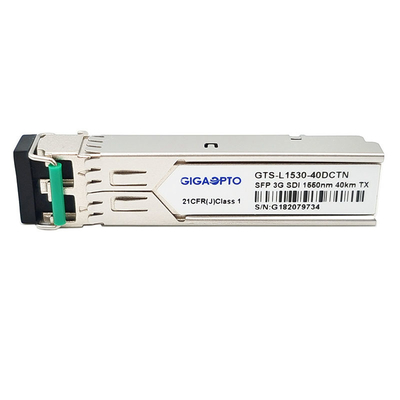

Η ενιαία συσκευή αποστολής σημάτων 1550nm DFB 40km SMPTE 3Gb/s SFP υποστηρίζει τα τηλεοπτικά παθολογικά σχέδια για το SD-SDI, το hd-SDI και το 3g-SDI μη MSA
Λειτουργική προδιαγραφή
| Όνομα προϊόντων | 3G SMPTE SFP ενιαίο TX | Αριθμός μερών. | Gts-l1530-40DCTN |
| Κομμάτι Rata (Gb/s) | 50M - 2.97G | Ανάθεση καρφιτσών | Μη MSA καρφίτσα-έξω |
| Τύπος ενότητας | Συσκευή αποστολής σημάτων μόνο | Λειτουργούντα Temp. | 0° σε 70° |
| Μήκος κύματος (TX) | 1550nm | Μετάδοση ινών | 40km |
| Τύπος συνδετήρων | LC | Τύπος ινών | SMF |
| Συσκευή αποστολής σημάτων | Λέιζερ DFB | Δέκτης | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τάση παροχής ηλεκτρικού ρεύματος | 3.3V | Τρέχων (Max) | 350mA |
| Προωθημένη δύναμη | -2~+3dBm | ER | >5.0dB |
| Παθολογικά σχέδια | Υποστήριξη ως προεπιλογή | DDM | Ναι |
| OEM/ODM | Υποστήριξη | Πρωτόκολλα | SFP MSA |
| Εφαρμογές | SD/HD/3G SDI | ||
Περιγραφή
Η ενιαία TX του Gigaopto ενότητα συσκευών αποστολής σημάτων gts-l1530-40DCTN 3G SMPTE SFP σχεδιάζεται για εφαρμογές 1 μετάδοσης καναλιών τις τηλεοπτικές άνω των της μετάδοσης 40km στη single-mode ίνα μέσω του μήκους κύματος 1550nm με έναν μονοκατευθυντικό συνδετήρα LC. Υποστηρίζει τα ποσοστά στοιχείων από 50Mb/s σε 2.97Gb/s. Αυτή η συσκευή αποστολής σημάτων σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για SMPTE 259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικά ποσοστά.
Αυτή η συσκευή αποστολής σημάτων αποτελείται από δύο τμήματα: μια συσκευή αποστολής σημάτων λέιζερ DFB και μια μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Καθορισμός ΚΑΡΦΙΤΣΩΝ
Σημείωση: Η κοινωνία των μηχανικών κινηματογραφικών ταινιών και τηλεόρασης απότομα για SMPTE έχει τα πρότυπα για το χειρισμό των υψηλών τηλεοπτικών σημάτων καθορισμού με το παθολογικό σχέδιο. Τα πρότυπα SMPTE απαιτούν αυτήν την περίοδο 259M (SD-SDI), 344M (ΕΔ-SDI), 292M (hd-SDI) και 424M (3g-SDI).
SMPTE 297-2006: Αυτά τα πρότυπα καθορίζουν τη διεπαφή οπτικών ινών για τη μετάδοση και την υποδοχή των σημάτων SDI στα διάφορα ποσοστά στοιχείων: 3G ~ 12G
SMPTE 259M: 143 μέχρι 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 και 1.485/1.001 Gb/s
SMPTE 424M: 2.97 και 2.97/1.001 Gb/s
Αυτά τα ποσοστά δυαδικών ψηφίων είναι ικανοποιητικά για το βίντεο 1080p σε 50 ή 60 καρέ ανά δευτερόλεπτο.
