Λεπτομέρειες:
|
| Όνομα προϊόντων: | 3G τηλεοπτική ενότητα SFP ενιαίος-TX | Εύρος ζώνης (Gb/s): | 50M - 2.97G |
|---|---|---|---|
| Κεντρικό μήκος κύματος: | TX1550nm w/o RX | Ανάθεση καρφιτσών: | MSA καρφίτσα-έξω |
| Οπτικός συνδετήρας: | LC δοχείο | Προσιτότητα: | 40km σε SMF |
| Temp: | Εμπορικός | Λέξεις κλειδιά: | Τηλεοπτικό SFP |
| Επισημαίνω: | Τηλεοπτική συσκευή αποστολής σημάτων SFP,3Gbps συσκευή αποστολής σημάτων SFP,1550nm συσκευή αποστολής σημάτων SFP |
||
MSA 3g-SDI SFP Tx μόνο 1550nm 40km τηλεοπτική παθολογική ενότητα DDM συσκευών αποστολής σημάτων σχεδίων ενιαία
Λειτουργική προδιαγραφή

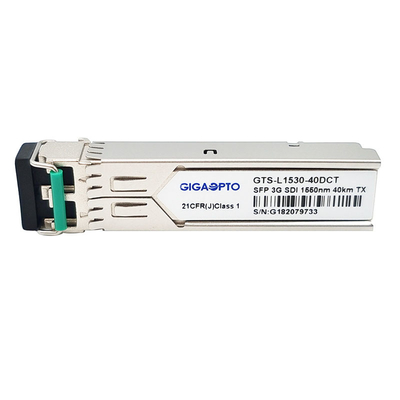

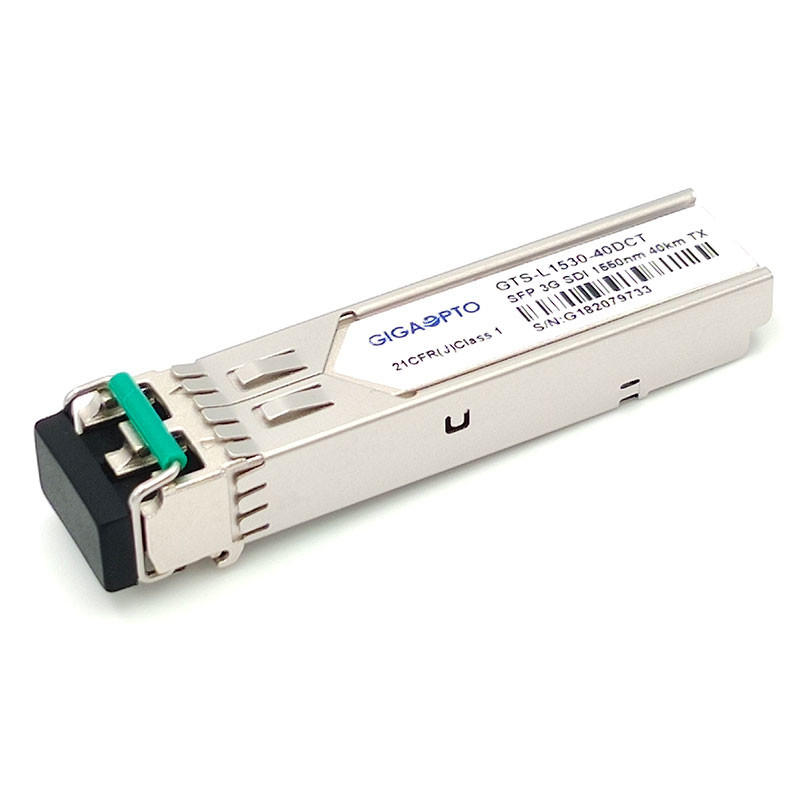

| Όνομα προϊόντων | 3G τηλεοπτικό SFP ενιαίος-TX | P/N | Gts-l1530-40DCT |
| Κομμάτι Rata (Gb/s) | Μέχρι 2.97G | Ανάθεση καρφιτσών | MSA καρφίτσα-έξω |
| Τύπος ενότητας | Ενιαία συσκευή αποστολής σημάτων | Λειτουργούντα Temp. | 0 σε 70°C |
| Μήκος κύματος (TX) | 1550nm | Προσιτότητα ινών | 40km |
| Οπτικός συνδετήρας | LC | Τύπος ινών | Single-mode ίνα |
| Συσκευή αποστολής σημάτων | Λέιζερ DFB | Δέκτης | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τάση παροχής ηλεκτρικού ρεύματος | 3.3V | Τρέχων (Max) | 350mA |
| Προωθημένη δύναμη | -2~+3dBm | ER | >5.0dB |
| Παθολογικά σχέδια | Υποστήριξη ως προεπιλογή | DDM | Με |
| OEM/ODM | Ναι | Πρωτόκολλα | SFP MSA |
| Εφαρμογές | SD/HD/3G SDI | ||
Περιγραφή
Η τηλεοπτική SFP ενιαίος-TX του Gigaopto ενότητα gts-l1530-40DCT 3G σχεδιάζεται για τις απλού διαύλου τηλεοπτικές εφαρμογές μετάδοσης άνω των της μετάδοσης 40km σε SMF μέσω του μήκους κύματος 1550nm με έναν μονοκατευθυντικό συνδετήρα LC. Υποστηρίζει τα ποσοστά στοιχείων από 50Mb/s σε 2.97Gb/s, αυτή η συσκευή αποστολής σημάτων σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για SMPTE 259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικά ποσοστά.
Αυτή η συσκευή αποστολής σημάτων αποτελείται από δύο τμήματα: μια συσκευή αποστολής σημάτων λέιζερ DFB και μια μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Καθορισμός ΚΑΡΦΙΤΣΩΝ
Σημείωση: Η κοινωνία των μηχανικών κινηματογραφικών ταινιών και τηλεόρασης απότομα για SMPTE έχει τα πρότυπα για το χειρισμό των υψηλών τηλεοπτικών σημάτων καθορισμού με το παθολογικό σχέδιο. Τα πρότυπα SMPTE απαιτούν αυτήν την περίοδο 259M (SD-SDI), 344M (ΕΔ-SDI), 292M (hd-SDI) και 424M (3g-SDI).
SMPTE 297-2006: Αυτά τα πρότυπα καθορίζουν τη διεπαφή οπτικών ινών για τη μετάδοση και την υποδοχή των σημάτων SDI στα διάφορα ποσοστά στοιχείων: 3G ~ 12G
SMPTE 259M: 143 μέχρι 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 και 1.485/1.001 Gb/s
SMPTE 424M: 2.97 και 2.97/1.001 Gb/s
Αυτά τα ποσοστά δυαδικών ψηφίων είναι ικανοποιητικά για το βίντεο 1080p σε 50 ή 60 καρέ ανά δευτερόλεπτο.
