Λεπτομέρειες:
|
| Όνομα προϊόντων: | 3Gbps τηλεοπτική ενότητα ενιαίος-συσκευών αποστολής σημάτων | Εύρος ζώνης: | 50Mbps - 2.97Gbps |
|---|---|---|---|
| μήκος κύματος: | TX-1310nm w/o RX | Ανάθεση καρφιτσών: | Μη MSA Pinout |
| Διεπαφή: | LC simplex | Προσιτότητα καλωδίων: | 40km |
| Θερμοκρασία: | Εμπορικός | DDMI: | Υποστηριγμένος |
| Λέξεις κλειδιά: | 3Gbps τηλεοπτική οπτική συσκευή αποστολής σημάτων SFP | ||
| Επισημαίνω: | LC μονοκατευθυντικός τηλεοπτικός πομποδέκτης SFP,1310nm τηλεοπτικός πομποδέκτης SFP,συσκευή αποστολής σημάτων 40km SFP |
||

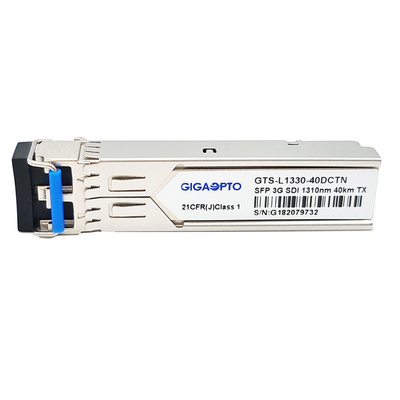

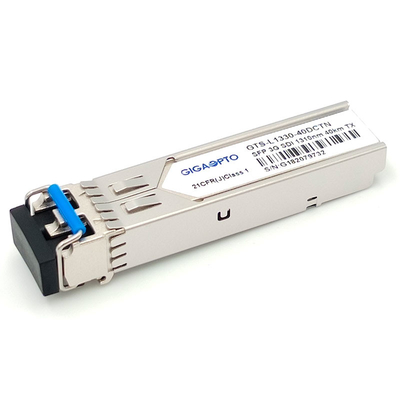

Μη MSA 3g-SDI SFP Tx μόνο 1310nm 40km τηλεοπτική παθολογική ενότητα DDM συσκευών αποστολής σημάτων σχεδίων ενιαία για SD/HD/3G SDI
Λειτουργική προδιαγραφή
| Όνομα προϊόντων | 3Gbps τηλεοπτική ενιαίος-συσκευή αποστολής σημάτων SFP | P/N | Gts-l1330-40DCTN |
| Κομμάτι Rata | Μέχρι 2.97Gb/s | Ανάθεση καρφιτσών | Μη MSA Pinout |
| Τύπος ενότητας | Ενιαίο TX | Γ-temp. | 0 σε 70°C |
| Μήκος κύματος (TX) | 1310nm | Προσιτότητα καλωδίων | 10km |
| Οπτικός συνδετήρας | LC simplex | MEDIA | Single-mode ίνα |
| Συσκευή αποστολής σημάτων | Λέιζερ DFB | Τμήμα δεκτών | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τάση παροχής ηλεκτρικού ρεύματος | 3.3V | Τρέχων (Max) | 350mA |
| Προωθημένη δύναμη | -2~+3dBm | ER | >5.0dB |
| Παθολογικά σχέδια | Υποστήριξη ως προεπιλογή | DDM | Με |
| OEM/ODM | Ναι | MTBF | 1,000,000Hours |
| Εφαρμογές | SD/HD/3G SDI | ||
Περιγραφή
Η τηλεοπτική SFP του Gigaopto ενιαία συσκευή αποστολής σημάτων gts-l1330-40DCTN 3G SDI σχεδιάζεται για τις απλού διαύλου τηλεοπτικές εφαρμογές μετάδοσης άνω των της απόστασης 40km σε SMF μέσω του μήκους κύματος 1310nm με το μονοκατευθυντικό συνδετήρα LC, υποστηρίζει τα ποσοστά στοιχείων από 50Mb/s σε 2.97Gb/s.
Αυτή η συσκευή αποστολής σημάτων σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για SMPTE 259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικά ποσοστά.
Αυτή η συσκευή αποστολής σημάτων αποτελείται από δύο τμήματα: μια συσκευή αποστολής σημάτων λέιζερ DFB και μια μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων, σύνολο υποχωρητικό με το SFP MSA, πραγματικός - λειτουργίες χρονικού οι ψηφιακές διαγνωστικές ελέγχου είναι διαθέσιμες όπως προκαθορίζονται από SFF-8472.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Καθορισμός ΚΑΡΦΙΤΣΩΝ
Σημείωση: Η κοινωνία των μηχανικών κινηματογραφικών ταινιών και τηλεόρασης απότομα για SMPTE έχει τα πρότυπα για το χειρισμό των υψηλών τηλεοπτικών σημάτων καθορισμού με το παθολογικό σχέδιο. Τα πρότυπα SMPTE απαιτούν αυτήν την περίοδο 259M (SD-SDI), 344M (ΕΔ-SDI), 292M (hd-SDI) και 424M (3g-SDI).
SMPTE 297-2006: Αυτά τα πρότυπα καθορίζουν τη διεπαφή οπτικών ινών για τη μετάδοση και την υποδοχή των σημάτων SDI στα διάφορα ποσοστά στοιχείων: 3G ~ 12G
SMPTE 259M: 143 μέχρι 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 και 1.485/1.001 Gb/s
SMPTE 424M: 2.97 και 2.97/1.001 Gb/s
Αυτά τα ποσοστά δυαδικών ψηφίων είναι ικανοποιητικά για το βίντεο 1080p σε 50 ή 60 καρέ ανά δευτερόλεπτο.
