HD ενιαία οπτική συσκευή αποστολής σημάτων 10km DOM MSA πομποδεκτών TX1310nm SDI SD SDI 3G SDI τηλεοπτική SFP LC για SD/HD/3G SDI

3Gb/s 1310nm 10km DOM LC SMF ενιαία ενότητα MSA Pinout πομποδεκτών σχεδίων συσκευών αποστολής σημάτων τηλεοπτική παθολογική

Λειτουργική προδιαγραφή

Περιγραφή

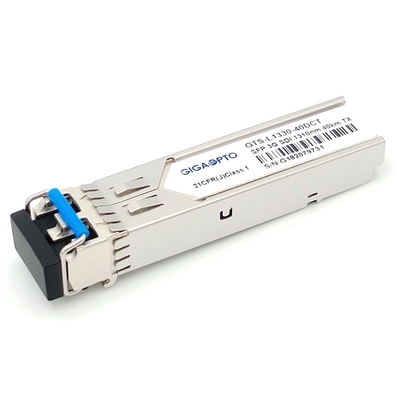

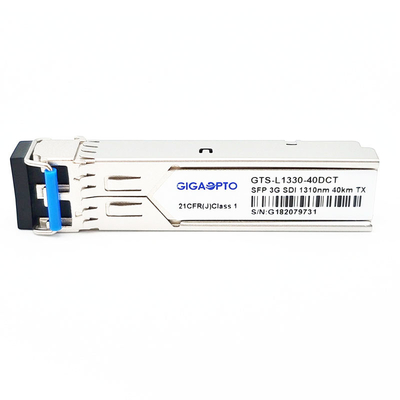

Η ενιαία ενότητα συσκευών αποστολής σημάτων gts-l1330-40DCT 3G SDI του Gigaopto είναι μια δύο καναλιών οπτική ενιαία ενότητα συσκευών αποστολής σημάτων τρόπου με σκοπό να διαβιβάσει τα οπτικά τμηματικά ψηφιακά σήματα όπως καθορίζεται σε SMPTE 297-2006.

Υποστηρίζει από 50Mbps σε 3Gbps και σχεδιάζεται συγκεκριμένα για διεβίβασε το SMPTE 259M, SMPTE 344M, SMPTE 292M και SMPTE 424M παθολογικά σχέδια SDI.

Αυτή η συσκευή αποστολής σημάτων αποτελείται από δύο τμήματα: μια συσκευή αποστολής σημάτων λέιζερ DFB και μια μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ, μπορεί να διαβιβάσει το σήμα από 50Mbps στην προσιτότητα μετάδοσης 3Gbps μέχρι 40km με τα παθολογικά σήματα 3Gbps.

Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων, σύνολο υποχωρητικό με το SFP MSA, sff-8472 πρότυπα. Τα ενσωματωμένα ψηφιακά διαγνωστικά που ελέγχουν (DDM) επιτρέπουν την πρόσβαση στις σε πραγματικό χρόνο λειτουργούσες παραμέτρους.

Είναι κατάλληλο για τις υψηλής ευκρίνειας ψηφιακές εφαρμογές ραδιοφωνικής αναμετάδοσης.

Χαρακτηριστικά γνωρίσματα

• Τηλεοπτικά παθολογικά σχέδια υποστηρίξεων για το SD-SDI, το hd-SDI και το 3g-SDI
• Συμβατό σύστημα 297-2006 SMPTE
• Γερή ελεύθερη μετάδοση λάθους των σημάτων από 50Mb/s σε 3Gb/s & τη single-mode ίνα μέχρι 40km
• λέιζερ 1310nm DFB
• Περίφραξη μετάλλων για τη χαμηλότερη EMI
• Υποχωρητικός με το SFP MSA και sff-8472
• Ψηφιακός διαγνωστικός έλεγχος
• Συμβατό σύστημα με RoHS
• +3.3V ενιαία παροχή ηλεκτρικού ρεύματος
• Λειτουργούσα θερμοκρασία περίπτωσης: Πρότυπα: 0 σε +70°C

Εφαρμογή

• Ηλεκτρικός-οπτικός μετατροπέας 3g-sdi/hd-sdi/sd-SDI
• Οπτικός-ηλεκτρικός μετατροπέας 3g-sdi/hd-sdi/sd-SDI
• Μακρινά συστήματα παρακολούθησης ψηφιακής επίδειξης ή ασφάλειας
• Επαγγελματική τηλεοπτική ραδιοφωνική μετάδοση
• Ψηφιακό σύστημα κινηματογράφων

Καθορισμός ΚΑΡΦΙΤΣΩΝ

Τηλεοπτική TX1310nm 40KM συσκευή αποστολής σημάτων hd-SDI SD-SDI 3g-SDI SFP μόνο

Σημείωση: Η κοινωνία των μηχανικών κινηματογραφικών ταινιών και τηλεόρασης απότομα για SMPTE έχει τα πρότυπα για το χειρισμό των υψηλών τηλεοπτικών σημάτων καθορισμού με το παθολογικό σχέδιο. Τα πρότυπα SMPTE απαιτούν αυτήν την περίοδο 259M (SD-SDI), 344M (ΕΔ-SDI), 292M (hd-SDI) και 424M (3g-SDI).

SMPTE 297-2006: Αυτά τα πρότυπα καθορίζουν τη διεπαφή οπτικών ινών για τη μετάδοση και την υποδοχή των σημάτων SDI στα διάφορα ποσοστά στοιχείων: 3G ~ 12G

SMPTE 259M: 143 μέχρι 360 Mb/s

SMPTE 344M: 540 Mb/s

SMPTE 292: 1,485 και 1.485/1.001 Gb/s

SMPTE 424M: 2.97 και 2.97/1.001 Gb/s

Αυτά τα ποσοστά δυαδικών ψηφίων είναι ικανοποιητικά για το βίντεο 1080p σε 50 ή 60 καρέ ανά δευτερόλεπτο.
