Λεπτομέρειες:
|
| Όνομα προϊόντων: | 3G ενιαία συσκευή αποστολής σημάτων | Εύρος ζώνης: | 50Mbps - 2.97Gbps |
|---|---|---|---|
| Κεντρικό μήκος κύματος: | TX-1310nm | Ανάθεση καρφιτσών: | Μη MSA |
| Συνδετήρας: | LC | Προσιτότητα: | 10km |
| DDM: | ΝΑΙ | Εξουσιοδότηση: | 36-μήνας |
| Λέξεις κλειδιά: | ενιαία συσκευή αποστολής σημάτων 3G SEPTE SFP | ||
| Επισημαίνω: | 1310nm ενιαία ενότητα συσκευών αποστολής σημάτων,ενότητα συσκευών αποστολής σημάτων 10km ενιαία,Μη MSA 3G SDI SFP |
||
Μη MSA hd-SDI SD-SDI 3g-SDI SFP Tx 1310nm 10km τηλεοπτική παθολογική ενότητα DDM συσκευών αποστολής σημάτων σχεδίων ενιαία
Λειτουργική προδιαγραφή
| Όνομα προϊόντων | 3G ενιαία συσκευή αποστολής σημάτων SDI | P/N (αριθμός μερών) | Gts-l1330-10DCTN |
| Εύρος ζώνης | 50Mb/s - 2.97Gb/s | Ανάθεση καρφιτσών | Μη-MSA |
| Τύπος ενότητας | Ενιαίο TX | Σειρά θερμοκρασίας | 0 σε 70°C (32 σε 158°F) |
| Κεντρικό μήκος κύματος (TX) | 1310nm | Απόσταση καλωδίων | 10km |
| Τύπος συνδετήρων | Μονοκατευθυντικό LC | Τύπος ινών | Single-mode ίνα |
| Τύπος συσκευών αποστολής σημάτων | Λέιζερ DFB | Τύπος δεκτών | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τάση παροχής ηλεκτρικού ρεύματος | 3.3V | Τρέχων (Max) | 350mA |
| Μέση δύναμη παραγωγής | -5~0dBm | Αναλογία εξάλειψης | >5.0dB |
| Παθολογικά σχέδια | Υποστήριξη ως προεπιλογή | DDM | Υποστηριγμένος |
| OEM/ODM | Υποστηριγμένος | Βάρος | 0.025kg |
| Εφαρμογές | SMPTE 297-2006 συμβατές ηλεκτρικός--οπτικές διεπαφές | ||
| HDTV/SDTV διεπαφές υπηρεσιών | |||
Περιγραφή

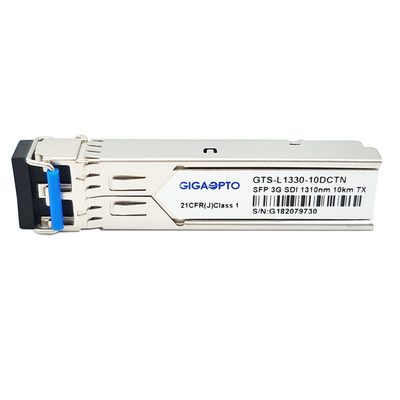

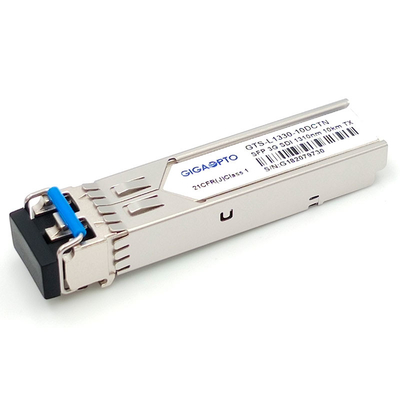

Η τηλεοπτική SFP TX του Gigaopto ενότητα συσκευών αποστολής σημάτων gts-l1330-10DCTN 3G SDI σχεδιάζεται για τις απλού διαύλου τηλεοπτικές εφαρμογές μετάδοσης άνω των της μετάδοσης 10km σε SMF μέσω του μήκους κύματος 1310nm με έναν μονοκατευθυντικό συνδετήρα LC, υποστηρίζει τα ποσοστά στοιχείων από 50Mb/s σε 2.97Gb/s, αυτή η συσκευή αποστολής σημάτων σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για SMPTE 259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικά ποσοστά.
Αυτή η συσκευή αποστολής σημάτων αποτελείται από δύο τμήματα: μια συσκευή αποστολής σημάτων λέιζερ DFB και μια μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Καθορισμός ΚΑΡΦΙΤΣΩΝ
Σημείωση: Η κοινωνία των μηχανικών κινηματογραφικών ταινιών και τηλεόρασης απότομα για SMPTE έχει τα πρότυπα για το χειρισμό των υψηλών τηλεοπτικών σημάτων καθορισμού με το παθολογικό σχέδιο. Τα πρότυπα SMPTE απαιτούν αυτήν την περίοδο 259M (SD-SDI), 344M (ΕΔ-SDI), 292M (hd-SDI) και 424M (3g-SDI). «SMPTE 424M» είναι πρότυπα που επεκτείνονται επάνω σε SMPTE 259M, SMPTE 344M, και SMPTE 292M επιτρέποντας τα ποσοστά δυαδικών ψηφίων 2,970 Gbit/s και 2.970/1.001 Gbit/s πέρα από ένα καλώδιο ενιαίος-ινών. Αυτά τα ποσοστά δυαδικών ψηφίων είναι ικανοποιητικά για το βίντεο 1080p σε 50 ή 60 καρέ ανά δευτερόλεπτο.
