Λεπτομέρειες:
|
| Όνομα προϊόντων: | 3G SDI τηλεοπτικό SFP TX | Ποσοστό δυαδικών ψηφίων: | 3Gb/s |
|---|---|---|---|
| Μήκος κύματος (TX): | 1310nm | Ανάθεση καρφιτσών: | MSA |
| Οπτικός συνδετήρας: | LC | Απόσταση: | 10km |
| DDM: | ΝΑΙ | Εξουσιοδότηση: | τριών ετών |
| Λέξεις κλειδιά: | 3G ψηφιακή τηλεοπτική ενιαία συσκευή αποστολής σημάτων | ||
| Επισημαίνω: | 10km SDI SFP,TX1310nm SDI SFP,Συσκευή αποστολής σημάτων SD SDI |
||
3Gb/s 1310nm 10km DOM LC SMF ενιαία ενότητα MSA Pinout πομποδεκτών σχεδίων συσκευών αποστολής σημάτων τηλεοπτική παθολογική
Λειτουργική προδιαγραφή
| Όνομα προϊόντων | 3G SDI τηλεοπτικό SFP TX | Αριθμός μερών | Gts-l1330-10DCT |
| Εύρος ζώνης | 50 Mb/s - 2,97 Gb/s | MSA/Non-MSA | MSA |
| Ενότητα-τύπος | Ενιαία συσκευή αποστολής σημάτων | Σειρά θερμοκρασίας | 0 σε 70°C/-20 σε 85°C |
| Μήκος κύματος (TX) | 1310nm | Απόσταση ινών | 10km |
| Τύπος συνδετήρων | LC | Τύπος καλωδίων | SMF G.652 |
| Τύπος συσκευών αποστολής σημάτων | DFB | Μέρος δεκτών | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τάση παροχής ηλεκτρικού ρεύματος | 3.3V | Συνολικό ρεύμα (Max) | 400mA |
| TX οπτική δύναμη | -7~0dBm | Αναλογία εξάλειψης | >5.0dB |
| Παθολογικά σχέδια | Υποστήριξη ως προεπιλογή | Ψηφιακός διαγνωστικός | Υποστήριξη ως προεπιλογή |
| OEM/ODM | Ναι | Πρωτόκολλα | SFP MSA |
| Εφαρμογές | Hd-SDI το /SD-SDI το /3G-SDI | ||
Περιγραφή

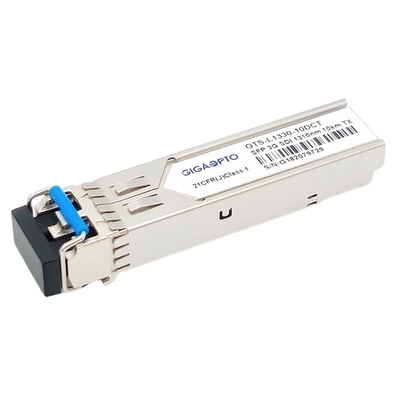

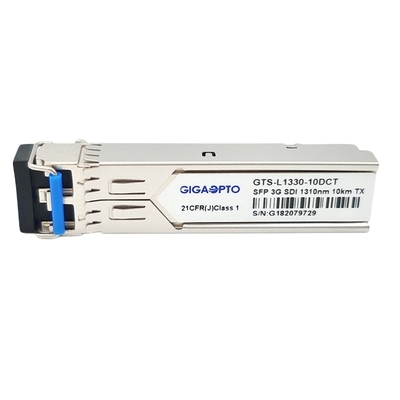

Η τηλεοπτική SFP TX του Gigaopto ενότητα συσκευών αποστολής σημάτων gts-l1330-10DCT 3G SDI σχεδιάζεται για τις απλού διαύλου τηλεοπτικές εφαρμογές μετάδοσης άνω των της μετάδοσης 10km σε SMF μέσω του μήκους κύματος 1310nm με έναν μονοκατευθυντικό συνδετήρα LC, υποστηρίζει τα ποσοστά στοιχείων από 50Mb/s σε 2.97Gb/s, σχεδιάζονται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για SMPTE 259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικά ποσοστά.
Αυτή η συσκευή αποστολής σημάτων αποτελείται από δύο τμήματα: μια συσκευή αποστολής σημάτων λέιζερ DFB και μια μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Καθορισμός ΚΑΡΦΙΤΣΩΝ
Σημείωση: Η κοινωνία των μηχανικών κινηματογραφικών ταινιών και τηλεόρασης απότομα για SMPTE έχει τα πρότυπα για το χειρισμό των υψηλών τηλεοπτικών σημάτων καθορισμού με το παθολογικό σχέδιο. Τα πρότυπα SMPTE απαιτούν αυτήν την περίοδο 259M (SD-SDI), 344M (ΕΔ-SDI), 292M (hd-SDI) και 424M (3g-SDI). «SMPTE 424M» είναι πρότυπα που επεκτείνονται επάνω σε SMPTE 259M, SMPTE 344M, και SMPTE 292M επιτρέποντας τα ποσοστά δυαδικών ψηφίων 2,970 Gbit/s και 2.970/1.001 Gbit/s πέρα από ένα καλώδιο ενιαίος-ινών. Αυτά τα ποσοστά δυαδικών ψηφίων είναι ικανοποιητικά για το βίντεο 1080p σε 50 ή 60 καρέ ανά δευτερόλεπτο.
