Λεπτομέρειες:
|
| Όνομα προϊόντων: | 3G πομποδέκτης SDI BiDi SFP | Ποσοστό δυαδικών ψηφίων: | 50 Mb/s - 2,97 Gb/s |
|---|---|---|---|
| μήκος κύματος: | TX1550nm/RX1310nm | Συστατικά: | DFB Lase, ΚΑΡΦΊΤΣΑ |
| Συνδετήρας: | Μονοκατευθυντικό LC | Απόσταση: | 40km για το 3g-SDI |
| Εξουσιοδότηση: | 3 έτη | OEM/ODM: | Υποστηριγμένος |
| Λέξεις κλειδιά: | 3G ψηφιακό τηλεοπτικό SFP | ||
| Επισημαίνω: | RX1310nm ενότητα δεκτών συσκευών αποστολής σημάτων,TX1550nm ενότητα δεκτών συσκευών αποστολής σημάτων,SMPTE SFP |
||

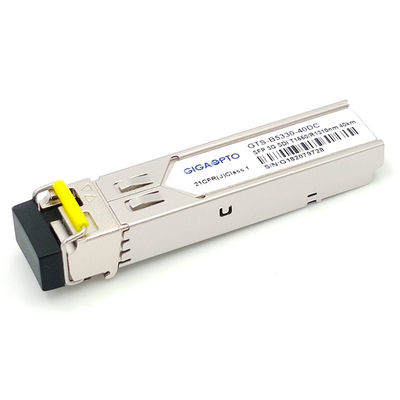

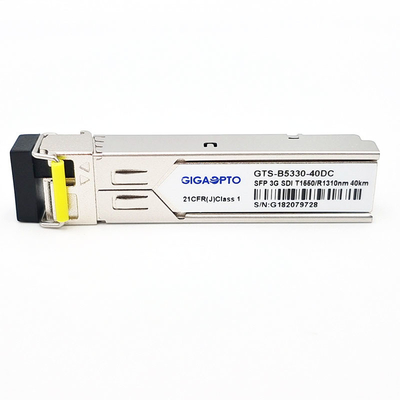

3Gb/s BiDi SFP TX1550nm/RX1310nm 40km τηλεοπτική παθολογική ενότητα πομποδεκτών σχεδίων για το sd/hd/3g-SDI LC SMF DDM MSA Pinout
Λειτουργική προδιαγραφή
| Όνομα προϊόντων | 3G SDI BiDi SFP | Μέρος/αριθμός | Gts-b5330-40DC |
| Ποσοστό δυαδικών ψηφίων | 50Mb/s - 2.97Gb/s | Ανάθεση ΚΑΡΦΙΤΣΩΝ | MSA |
| Τύπος ενότητας | Συσκευή αποστολής σημάτων + δέκτης | Θερμοκρασία | COM. |
| Μήκος κύματος | TX1550nm/RX1310nm | Απόσταση ινών | 40km @ G.652 |
| Διεπαφή | Μονοκατευθυντικό LC | Τύπος ινών | Single-mode ίνα |
| Τύπος συσκευών αποστολής σημάτων | DFB BiDi | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| Τάση ανεφοδιασμού | 3.3V | Τρέχων (Max) | 450mA |
| TX οπτική δύναμη | -2~ +3dBm | Ευαισθησία Rx (3g-SDI) | < -18dB=""> |
| Ευαισθησία Rx (hd-SDI) | < -21dB=""> | ||
| Ευαισθησία Rx (SD-SDI) | < -22dB=""> | ||
| Αναλογία εξάλειψης | >5.0dB | Κορεσμός δεκτών | > 0dBm |
| Παθολογικά σχέδια | προεπιλογή | Πραγματικός - χρόνος διαγνωστικός | Υποστηριγμένος |
| OEM/ODM | Υποστηριγμένος | Πρωτόκολλα | SFP MSA |
| Εφαρμογές | SMPTE 297-2006 υποχωρητικοί ηλεκτρικός--οπτικοί τηλεοπτικοί δρομολογητές υψηλής πυκνότητας διεπαφών | ||
Περιγραφή
Gts-b5330-40DC του Gigaopto είναι 1 οπτική ενότητα πομποδεκτών BiDi SFP ινών με σκοπό να διαβιβάσει και να λάβει τα οπτικά τμηματικά ψηφιακά σήματα όπως καθορίζεται σε SMPTE 297-2006.
Ο πομποδέκτης σχεδιάζεται για να διαβιβάσει/λαμβάνει τα ποσοστά στοιχείων από 50Mbps σε 2.97Gbps και τα παθολογικά σχέδια υποστηρίξεων SDI για SMPTE 259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικό ποσοστό, μια μέγιστη απόσταση 40 χλμ είναι επιτεύξιμο με τα παθολογικά σήματα 3Gbps πέρα από μια single-mode ίνα (SMF) με το μονοκατευθυντικό συνδετήρα LC
Είναι με μια συσκευή αποστολής σημάτων λέιζερ 1310nm DFB. Το τμήμα δεκτών χρησιμοποιεί έναν ενσωματωμένο προενισχυτή ανιχνευτών 1550nm που τοποθετείται σε μια οπτική επιγραφή και ένα ολοκληρωμένο κύκλωμα μετα-ενισχυτών περιορισμού.
Ο πομποδέκτης είναι υποχωρητικός με την πολλών πηγών συμφωνία SFP (MSA), είναι με το συνδετήρα καρφιτσών SFP+ 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω ενός I2C.
Σημείωση: Αυτή η αμφίδρομη μονάδα πρέπει να χρησιμοποιηθεί με έναν άλλο πομποδέκτη (gts-b3530-40DC μας) ή τον εξοπλισμό δικτύων των συμπληρωματικών μηκών κύματος.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Καθορισμός ΚΑΡΦΙΤΣΩΝ
