Λεπτομέρειες:
|
| Όνομα προϊόντων: | SD/HD/3G αμφίδρομος SFP πομποδέκτης SDI | Ποσοστό στοιχείων: | 3Gb/s |
|---|---|---|---|
| μήκος κύματος: | TX1310nm/RX1550nm | Συστατικά: | DFB + ΚΑΡΦΊΤΣΑ |
| Διεπαφή: | LC | Προσιτότητα: | 40km για το 3g-SDI |
| Εξουσιοδότηση: | τριών ετών | OEM/ODM: | Υποστηριγμένος |
| Λέξεις κλειδιά: | SD/HD/3G ενότητα πομποδεκτών SFP BiDi | ||
| Επισημαίνω: | Τηλεοπτικός SFP πομποδέκτης SDI,3G τηλεοπτικός πομποδέκτης SFP,Πομποδέκτης SDI |
||

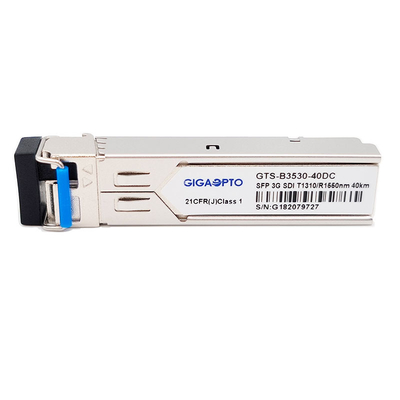

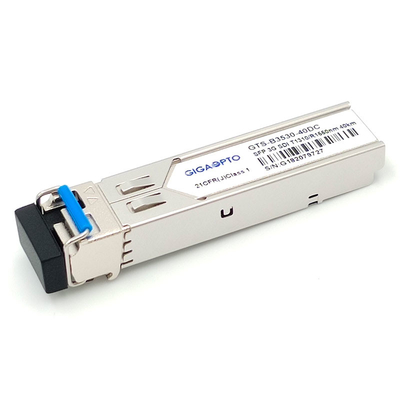

SD/HD/3G SDI τηλεοπτικό SFP BIDI LC TX1310nm RX1550nm 40km ενότητα MSA πομποδεκτών
Λειτουργική προδιαγραφή
| Όνομα προϊόντων | 3G SDI αμφίδρομο SFP | Αριθμός μερών | Gts-b3530-40DC |
| Ποσοστό στοιχείων | 2.97Gb/s | MSA/Non-MSA Pinout | MSA |
| Ενότητα-τύπος | Πομποδέκτης | Λειτουργούντα Temp. | 0°C σε 70°C |
| Μήκος κύματος | TX1310nm/RX1550nm | Ανώτατη οπτική απόσταση | 40km |
| Συνδετήρας | LC μονοκατευθυντικό UPC | Τύπος καλωδίων | SMF |
| Τύπος συσκευών αποστολής σημάτων | DFB BiDi | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| Τάση παροχής ηλεκτρικού ρεύματος | 3.3V | Συνολικό ρεύμα (Max) | 450mA |
| TX οπτική δύναμη | -2~ +3dBm | Ευαισθησία Rx (3g-SDI) | < -18dB=""> |
| Ευαισθησία Rx (hd-SDI) | < -21dB=""> | ||
| Ευαισθησία Rx (SD-SDI) | < -22dB=""> | ||
| Αναλογία εξάλειψης | >5.0dB | Υπερφόρτωση | > 0dBm |
| Παθολογικά σχέδια | Υποστήριξη | DDM | Ναι |
| OEM/ODM | Υποστηριγμένος | Εξουσιοδότηση | τριών ετών |
| Εφαρμογή | Τμηματικά ψηφιακά πρότυπα διεπαφών (SDI) Συμβατή ηλεκτρικός-οπτική διεπαφή 297-2006 SMPTE Μακρινά συστήματα παρακολούθησης ψηφιακής επίδειξης ή ασφάλειας Επαγγελματική τηλεοπτική ραδιοφωνική μετάδοση Ψηφιακό σύστημα κινηματογράφων |
||
Περιγραφή
Gts-b3530-40DC του Gigaopto είναι 1 οπτική ενότητα πομποδεκτών BiDi SFP ινών με σκοπό να διαβιβάσει και να λάβει τα οπτικά τμηματικά ψηφιακά σήματα όπως καθορίζεται σε SMPTE 297-2006.
Ο πομποδέκτης σχεδιάζεται για να διαβιβάσει/λαμβάνει τα ποσοστά στοιχείων από 50Mbps σε 2.97Gbps και τα παθολογικά σχέδια υποστηρίξεων SDI για SMPTE 259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικό ποσοστό, μια μέγιστη απόσταση 40 χλμ είναι επιτεύξιμο με τα παθολογικά σήματα 3Gbps πέρα από μια single-mode ίνα (SMF) με το μονοκατευθυντικό συνδετήρα LC
Είναι με μια συσκευή αποστολής σημάτων λέιζερ 1310nm DFB. Το τμήμα δεκτών χρησιμοποιεί έναν ενσωματωμένο προενισχυτή ανιχνευτών 1550nm που τοποθετείται σε μια οπτική επιγραφή και ένα ολοκληρωμένο κύκλωμα μετα-ενισχυτών περιορισμού.
Ο πομποδέκτης είναι υποχωρητικός με την πολλών πηγών συμφωνία SFP (MSA), είναι με το συνδετήρα καρφιτσών SFP+ 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω ενός I2C.
Σημείωση: Αυτή η αμφίδρομη μονάδα πρέπει να χρησιμοποιηθεί με έναν άλλο πομποδέκτη (gts-b5330-40DC μας) ή τον εξοπλισμό δικτύων των συμπληρωματικών μηκών κύματος.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Καθορισμός ΚΑΡΦΙΤΣΩΝ
