Λεπτομέρειες:
|
| Όνομα προϊόντων: | οπτικός πομποδέκτης 3G SMPTE BiDi | Εύρος ζώνης: | 50Mb/s - 2.97Gb/s |
|---|---|---|---|
| μήκος κύματος: | TX1550nm/RX1310nm | Συστατικά: | DFB Laser/PIN |
| Συνδετήρας: | Μονοκατευθυντικό LC | Απόσταση: | 10km για το 3g-SDI |
| Λέξεις κλειδιά 1: | SD/HD/3G ενότητα SFP BiDi | Λέξεις κλειδιά 2: | Ραδιοφωνική μετάδοση SFP SD/HD/3G |
| Επισημαίνω: | 3Gb/S ενιαίος τρόπος BiDi SFP,ενιαίος τρόπος BiDi SFP 10km,Ενότητα BiDi SFP |
||
ενότητα συσκευών αποστολής σημάτων και δεκτών 3Gbps MSA SMPTE SFP BiDi TX1550nm/RX1310nm 10km για το sd/hd/3g-SDI LC SMF DDM
Λειτουργική προδιαγραφή

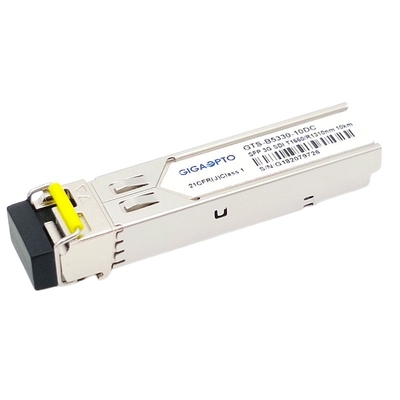

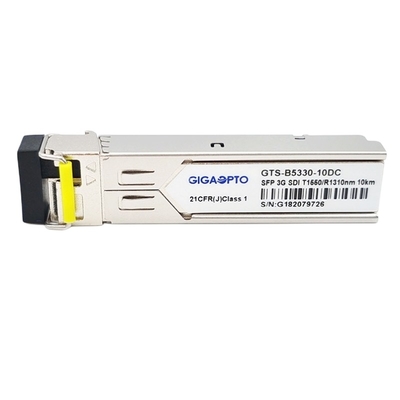

| Όνομα προϊόντων | 3G SMPTE BiDi SFP | Μέρος/αριθμός | Gts-b5330-10DC |
| Ποσοστό δυαδικών ψηφίων | 50Mbit/s - 2.97Gbit/s | MSA Pinout | Ναι |
| Ενότητα-τύπος | Συσκευή αποστολής σημάτων + δέκτης | Temp. | COM. |
| Μήκος κύματος | TX1550nm/RX1310nm | Απόσταση ινών | 10km |
| Συνδετήρας | Μονοκατευθυντικό LC | Τύπος ινών | SMF |
| Τύπος LD | DFB BiDi | PD τύπος | ΚΑΡΦΙΤΣΑ |
| Τάση παροχής ηλεκτρικού ρεύματος | 3.3V | Συνολικό ρεύμα (χαρακτηριστικό) | 200mA |
| TX δύναμη (dBm) | -5~0dBm | Ευαισθησία για SMPTE 424M 2,97 Gb/s | < -18dBm=""> |
| Ευαισθησία για SMPTE 292M 1,485 Gb/s | < -20dBm=""> | ||
| Αναλογία εξάλειψης | >5.0dB | Δύναμη-προϋπολογισμός | 12dB |
| Παθολογικά σχέδια | Υποστήριξη | DDM | Ναι |
| Ασφάλεια λέιζερ | Κατηγορία 1 | OEM/ODM | Υποστηριγμένος |
| Πρωτόκολλα | SFP MSA | ||
| Εφαρμογή | SD/HD/3G SDI | ||
Περιγραφή
Gts-b5330-10DC του Gigaopto είναι 1 αμφίδρομη SFP οπτική ενότητα πομποδεκτών ινών με σκοπό να διαβιβάσει και να λάβει τα οπτικά τμηματικά ψηφιακά σήματα όπως καθορίζεται σε SMPTE 297-2006.
Ο πομποδέκτης σχεδιάζεται για να διαβιβάσει/λαμβάνει τα ποσοστά στοιχείων από 50Mbps σε 2.97Gbps και τα παθολογικά σχέδια υποστηρίξεων SDI για SMPTE 259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικό ποσοστό, μια μέγιστη απόσταση 10 χλμ είναι επιτεύξιμο με τα παθολογικά σήματα 3Gbps πέρα από μια single-mode ίνα (SMF) με το μονοκατευθυντικό συνδετήρα LC
Είναι με μια συσκευή αποστολής σημάτων λέιζερ 1550nm DFB. Το τμήμα δεκτών χρησιμοποιεί έναν ενσωματωμένο προενισχυτή ανιχνευτών 1310nm που τοποθετείται σε μια οπτική επιγραφή και ένα ολοκληρωμένο κύκλωμα μετα-ενισχυτών περιορισμού.
Ο πομποδέκτης είναι υποχωρητικός με την πολλών πηγών συμφωνία SFP (MSA), είναι με το συνδετήρα καρφιτσών SFP+ 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω ενός I2C.
Σημείωση: Αυτή η αμφίδρομη μονάδα πρέπει να χρησιμοποιηθεί με έναν άλλο εξοπλισμό πομποδεκτών ή δικτύων των συμπληρωματικών μηκών κύματος.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Καθορισμός ΚΑΡΦΙΤΣΩΝ
