Λεπτομέρειες:
|
| Όνομα προϊόντων: | 3G ψηφιακό τηλεοπτικό BiDi SFP | Εύρος ζώνης: | 50 Mbps - 2,97 GBP |
|---|---|---|---|
| μήκος κύματος: | 1310nm-TX/1550nm-RX | Οπτικά συστατικά: | DFB+PIN |
| Συνδετήρας: | Μονοκατευθυντικό LC | Μετάδοση: | 10km για το 3g-SDI |
| Εξουσιοδότηση: | 3 έτη | Λέξεις κλειδιά 1: | SD/HD/3G ενότητα πομποδεκτών SFP BiDi |
| Λέξεις κλειδιά 2: | 3G SDI BiDi 1310nm/1550nm 10km | ||
| Επισημαίνω: | MSA SFP BiDi,Τηλεοπτικό SFP BiDi,ενότητα πομποδεκτών 10km |
||

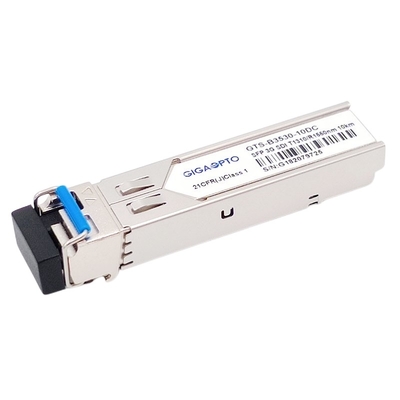

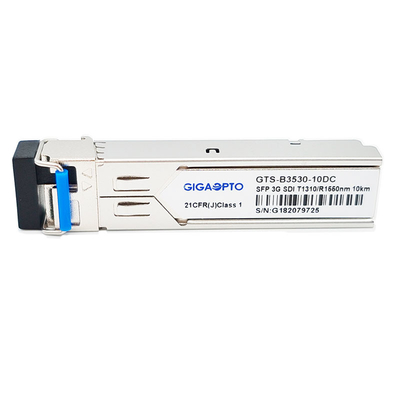

3G BiDi SFP 1310nm-TX/1550nm-RX 10km τηλεοπτική παθολογική ενότητα πομποδεκτών σχεδίων για το sd/hd/3g-SDI LC SMF DMI MSA Pinout
Λειτουργική προδιαγραφή
| Όνομα προϊόντων | 3G ψηφιακό τηλεοπτικό BiDi SFP | Μέρος/αριθμός | Gts-b3530-10DC |
| Ποσοστό στοιχείων | 2.97Gb/s | MSA Pinout | Ναι |
| Ενότητα-τύπος | Πομποδέκτης | Λειτουργούντα Temp. | 0°C σε 70°C |
| Μήκος κύματος | 1310nm-TX/1550nm-RX | Απόσταση | 10km |
| Συνδετήρας | LC | MEDIA | SMF |
| Τύπος συσκευών αποστολής σημάτων | DFB BiDi | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| Τάση παροχής ηλεκτρικού ρεύματος | 3.3V | Συνολικό ρεύμα (χαρακτηριστικό) | 200mA |
| TX οπτική δύναμη | -5~0dBm | Λάβετε την ευαισθησία | < -18dB=""> |
| Αναλογία εξάλειψης | >5.0dB | Powerbudget | 13dB |
| Παθολογικά σχέδια | προεπιλογή | Διαγνωστικά | Ναι |
| OEM/ODM | Υποστηριγμένος | Warrnty | 3 έτη |
| Εφαρμογή | SD/HD/3G SDI | ||
Περιγραφή
Gts-b3530-10DC του Gigaopto είναι 1 αμφίδρομη SFP οπτική ενότητα πομποδεκτών ινών με σκοπό να διαβιβάσει και να λάβει τα οπτικά τμηματικά ψηφιακά σήματα όπως καθορίζεται σε SMPTE 297-2006.
Ο πομποδέκτης σχεδιάζεται για να διαβιβάσει/λαμβάνει τα ποσοστά στοιχείων από 50Mbps σε 2.97Gbps και τα παθολογικά σχέδια υποστηρίξεων SDI για SMPTE 259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικό ποσοστό, μια μέγιστη απόσταση 10 χλμ είναι επιτεύξιμο με τα παθολογικά σήματα 3Gbps πέρα από μια single-mode ίνα (SMF) με έναν μονοκατευθυντικό συνδετήρα LC
Ο πομποδέκτης αποτελείται από τρία τμήματα: μια συσκευή αποστολής σημάτων λέιζερ 1310nm DFB, μια φωτοδίοδος ΚΑΡΦΙΤΣΏΝ 1550nm που ενσωματώνονται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA), Reclocker, και ένας ελεγκτής MCU. Ο πομποδέκτης είναι υποχωρητικός με την πολλών πηγών συμφωνία SFP (MSA), είναι με το συνδετήρα καρφιτσών SFP+ 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω ενός I2C.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Καθορισμός ΚΑΡΦΙΤΣΩΝ
