Λεπτομέρειες:
|
| Στοιχείο: | 3G SMPTE τηλεοπτικό CWDM SFP | Εύρος ζώνης: | 50 MBIT/s - 2,97 Gbit/s |
|---|---|---|---|
| Μήκος κύματος/κανάλι: | 1270~1610nm/C21~C61 CWDM | Οπτικά συστατικά: | DFB/PIN |
| Διεπαφή: | Διπλό LC | Απόσταση: | 40km |
| Εξουσιοδότηση: | 36-μήνας | Λέξεις κλειδιά 1: | SD/HD/3G SDI CWDM SFP |
| Λέξεις κλειδιά 2: | Πομποδέκτης ST420 3G SDI | ||
| Επισημαίνω: | 3Gb/S ενότητα πομποδεκτών SFP,Τηλεοπτική ενότητα πομποδεκτών SFP,Πομποδέκτης CWDM |
||

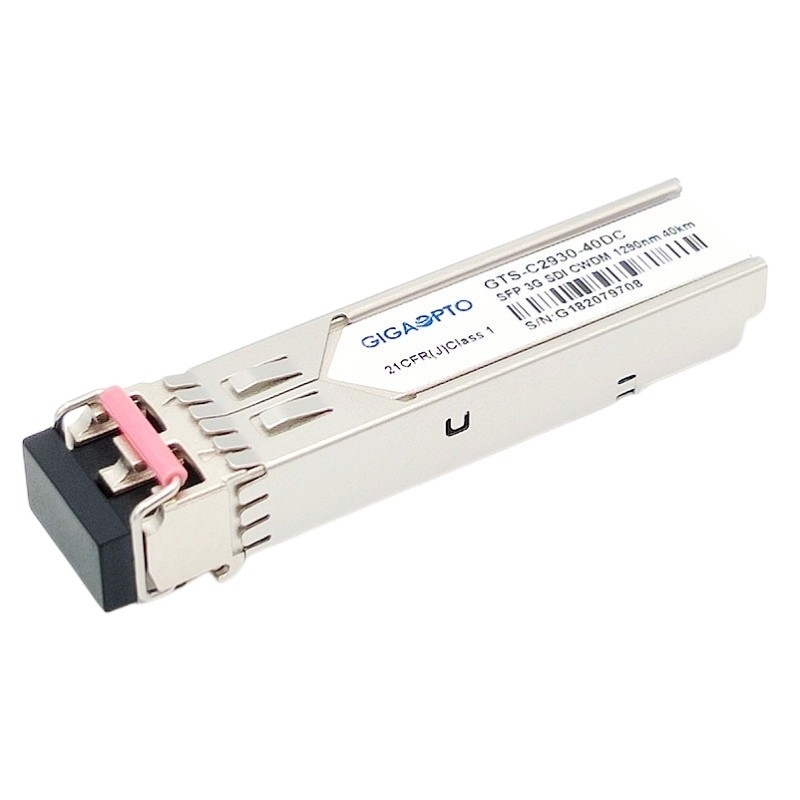

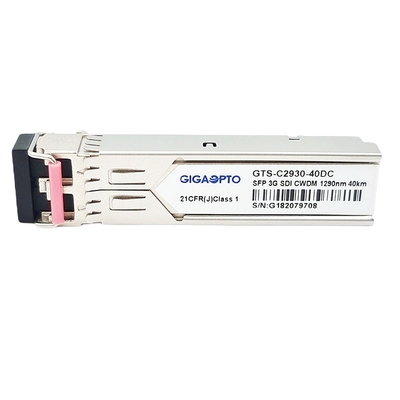

Τηλεοπτική SFP CWDM 1271~1611nm οπτική ενότητα 40km πομποδεκτών 3g-SDI MSA DOM SMF LC
Λειτουργική προδιαγραφή
| Όνομα προϊόντων | 3G-SD/HD/3G-SDI SFP | Μέρος/αριθμός | GTS-Cxx30-40DC |
| Εύρος ζώνης | 50 Mbps - 2,97 GBP | MSA Pinout | Ναι |
| Ενότητα-τύπος | Συσκευή αποστολής σημάτων + δέκτης | Περιβάλλον | Λειτουργία: 0°C σε 70°C |
| Κανάλι μήκους κύματος | CWDM (1270~1610) NM | Ανώτατη προσιτότητα | 40km |
| Τύπος συνδετήρων | Διπλό LC | MEDIA | SMF G.652 |
| Τύπος συσκευών αποστολής σημάτων | DFB CWDM | PD τύπος | ΚΑΡΦΙΤΣΑ |
| Τάση παροχής ηλεκτρικού ρεύματος | 3.3V | Συνολικό ρεύμα | 400mA (Max) |
| Δύναμη παραγωγής συσκευών αποστολής σημάτων | -2 ~ +3dBm | Ευαισθησία Rx (SD-SDI) | < -20dB=""> |
| Ευαισθησία Rx (hd-SDI) | < -20dB=""> | ||
| Ευαισθησία Rx (3g-SDI) | < -20dB=""> | ||
| Αναλογία εξάλειψης | >5.0dB | RX υπερφόρτωση | > 0dBm |
| Παθολογικά σχέδια | προεπιλογή | DDMI | Ναι |
| Χρόνος εξουσιοδότησης | τριών ετών | OEM/ODM | Υποστηριγμένος |
| Εφαρμογή | SMPTE 424M (2.97Gb/s), SMPTE 292M (1.485Gb/s), SMPTE 259M (270/360Mb/s), τηλεοπτικός δρομολογητής υψηλής πυκνότητας, κάμερες ραδιοφωνικής μετάδοσης, Gigabit Ethernet, κανάλι ινών Oc-48 και 2x | ||
Περιγραφή της ψηφιακής τηλεοπτικής σειράς πομποδεκτών 3ΓCWDMSFP1270nm~1610nm 40km
Αυτή η ενότητα πομποδεκτών 3g-SDI CWDM SFP σχεδιάζεται γιατί δύο καναλιών διαβιβάστε/λάβετε τα ποσοστά στοιχείων από 50Mbps σε 2.97Gbps και σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για SMPTE259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικά ποσοστά, η μέγιστη απόσταση μετάδοσης μπορεί να φθάσει σε μέχρι 40km πέρα από τη single-mode ίνα (SMF) με το διπλό συνδετήρα LC.
Αυτή η ενότητα λειτουργεί σε ένα ονομαστικό μήκος κύματος του μήκους κύματος CWDM. Υπάρχουν δεκαοχτώ κεντρικά μήκη κύματος διαθέσιμο από το 1270 NM σε 1610nm, με κάθε βήμα 20nm, αυτό βοηθά τον πελάτη για να αυξήσει το εύρος ζώνης μιας υπάρχουσας τηλεοπτικής οπτικής υποδομής χωρίς προσθήκη των νέων σκελών ινών
Ο πομποδέκτης αποτελείται από τρία τμήματα: μια συσκευή αποστολής σημάτων λέιζερ DFB, μια φωτοδίοδος ΚΑΡΦΙΤΣΏΝ που ενσωματώνονται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω ενός I2C.
Η ενότητα είναι πλήρως υποχωρητική με SMPTE 297M-2006.

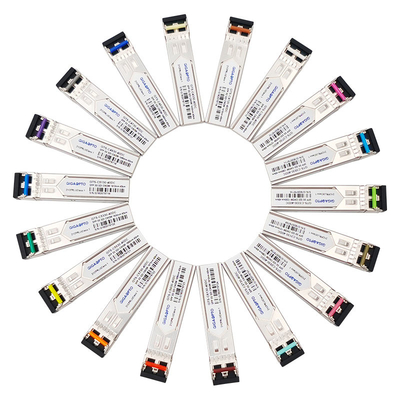

Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή ψηφιακό τηλεοπτικό 3G CWDM | Κανάλι CWDM | Προσιτότητα | MSA | Χρώμα συρτών |
| Gts-c2730-40DC | 3G-SDI CWDM SFP | 1270nm/- C27 | 40km | Υ | Ανοικτό μωβ |
| Gts-c2930-40DC | 3G-SDI CWDM SFP | 1290nm/- C29 | 40km | Υ | Μπλε ουρανού |
| Gts-c3130-40DC | 3G-SDI CWDM SFP | 1310nm/- C31 | 40km | Υ | Κιτρινοπράσινος |
| Gts-c3330-40DC | 3G-SDI CWDM SFP | 1330nm/- C33 | 40km | Υ | Κίτρινο Ocher |
| Gts-c3530-40DC | 3G-SDI CWDM SFP | 1350nm/- C35 | 40km | Υ | Ροζ |
| Gts-c3730-40DC | 3G-SDI CWDM SFP | 1370nm/- C37 | 40km | Υ | Μπεζ |
| Gts-c3930-40DC | 3G-SDI CWDM SFP | 1390nm/- C39 | 40km | Υ | Άσπρος |
| Gts-c4130-40DC | 3G-SDI CWDM SFP | 1410nm/- C41 | 40km | Υ | Ασήμι |
| Gts-c4330-40DC | 3G-SDI CWDM SFP | 1430nm/- C43 | 40km | Υ | Μαύρος |
| Gts-c4530-40DC | 3G-SDI CWDM SFP | 1450nm/- C45 | 40km | Υ | Κίτρινο πορτοκάλι |
| Gts-c4730-40DC | 3G-SDI CWDM SFP | 1470nm/- C47 | 40km | Υ | Γκρίζος |
| Gts-c4930-40DC | 3G-SDI CWDM SFP | 1490nm/- C49 | 40km | Υ | Vlolet |
| Gts-c5130-40DC | 3G-SDI CWDM SFP | 1510nm/- C51 | 40km | Υ | Μπλε |
| Gts-c5330-40DC | 3G-SDI CWDM SFP | 1530nm/- C53 | 40km | Υ | Πράσινος |
| Gts-c5530-40DC | 3G-SDI CWDM SFP | 1550nm/- C55 | 40km | Υ | Κίτρινος |
| Gts-c5730-40DC | 3G-SDI CWDM SFP | 1570nm/- C57 | 40km | Υ | Πορτοκάλι |
| Gts-c5930-40DC | 3G-SDI CWDM SFP | 1590nm/- C59 | 40km | Υ | Κόκκινος |
| Gts-c6130-40DC | 3G-SDI CWDM SFP | 1610nm/- C61 | 40km | Υ | Καφετής |
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Καθορισμός ΚΑΡΦΙΤΣΩΝ
3G SMPTE τηλεοπτικό CWDM SFP, 1270nm-1610nm, 40km διπλό LC, MSA Pinout
