Λεπτομέρειες:
|
| Όνομα προϊόντων: | Πομποδέκτης CWDM SFP 3g-SDI | Ποσοστό δυαδικών ψηφίων: | 50Mbit/s - 2.97Gbit/s |
|---|---|---|---|
| μήκος κύματος: | 1270~1610nm CWDM | Συνδετήρας: | Διπλό LC |
| Απόσταση: | 20km | Εξουσιοδότηση: | τριών ετών |
| Λέξεις κλειδιά 1: | ενότητα πομποδεκτών 3G CWDM SFP | Λέξεις κλειδιά 2: | Τηλεοπτικός οπτικός πομποδέκτης SFP |
| Επισημαίνω: | 3G ενότητα πομποδεκτών SFP,Ενότητα πομποδεκτών SDI SFP,ενότητα πομποδεκτών 1610nm CWDM |
||
Πομποδέκτης MSA CWDM 1270~1610nm SFP για την τηλεοπτική παθολογική ενότητα πομποδεκτών σχεδίων SFP συσκευών αποστολής σημάτων sd/hd/3g-SDI & δεκτών
Λειτουργική προδιαγραφή
| Όνομα προϊόντων | 3G CWDM τηλεοπτικό SFP | Ποσοστό δυαδικών ψηφίων | 50Mbit/s - 2.97Gbit/s |
| Τύπος ενότητας | Συσκευή αποστολής σημάτων + δέκτης | MSA/Non-MSA Pinout | MSA |
| Τύπος | SFP | Λειτουργούσα θερμοκρασία | Εμπορικός |
| Κανάλι μήκους κύματος | CWDM (1270~1610) NM | Απόσταση | 20km |
| Οπτικός συνδετήρας | Διπλό LC | MEDIA | SMF |
| Τύπος λέιζερ | DFB CWDM | PD τύπος | ΚΑΡΦΙΤΣΑ |
| Τάση ανεφοδιασμού | 3.3V | Ρεύμα ανεφοδιασμού | 400mA (τύπος.) |
| TX δύναμη | -5~0dBm | Ευαισθησία δεκτών | < -18dB=""> |
| Δύναμη-προϋπολογισμός | 13dB | Υπερφόρτωση δεκτών | > -3dBm |
| DDM/DMI | Υποστηριγμένος | Εξάλειψη-αναλογία | >6dB |
| Παθολογικά σχέδια | Με | Εξουσιοδότηση | 3 έτη |
| OEM/ODM | Υποστηριγμένος | Βάρος | 25gram |
| Εφαρμογή | SD/HD/3G SDI | ||
Περιγραφή προϊόντων 3 σειρών πομποδεκτώνγ-SDICWDMSFP1270nm~1610nm
Αυτή η ενότητα πομποδεκτών 3g-SDI CWDM SFP έχει ως σκοπό να διαβιβάσει/λαμβάνει τα ποσοστά στοιχείων από 50Mbps σε 2.97Gbps και σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για SMPTE259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικά ποσοστά. Η ενότητα είναι πλήρως υποχωρητική με SMPTE 297M-2006.
Παρέχει τη μέγιστη απόσταση μετάδοσης 20km πέρα από τη single-mode ίνα στα παθολογικά σήματα 2.97Gbps. Είναι διαθέσιμο και για τα 18 κανάλια από το 1271 NM CWDM στα μήκη κύματος 1611nm, αυτό βοηθά τον πελάτη για να αυξήσει το εύρος ζώνης μιας υπάρχουσας τηλεοπτικής οπτικής υποδομής χωρίς προσθήκη των νέων σκελών ινών.
Ο πομποδέκτης αποτελείται από τρία τμήματα: μια συσκευή αποστολής σημάτων λέιζερ DFB, μια φωτοδίοδος ΚΑΡΦΙΤΣΏΝ που ενσωματώνονται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Τα ενσωματωμένα ψηφιακά διαγνωστικά που ελέγχουν (DDM) επιτρέπουν την πρόσβαση στις σε πραγματικό χρόνο λειτουργούσες παραμέτρους.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Διαταγή των πληροφοριών

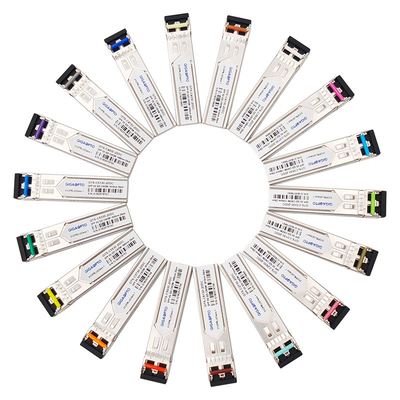

| Αριθμός μερών | Περιγραφή | Ποσοστό στοιχείων | Κανάλι CWDM | Απόσταση καλωδίων | Χρώμα συρτών |
| Gts-c2730-20DC | 3G το SDI SMPTE CWDM DFB SFP 1270nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 3G | 1270nm/- C27 | 20km | Ανοικτό μωβ |
| Gts-c2930-20DC | 3G το SDI SMPTE CWDM DFB SFP 1290nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 3G | 1290nm/- C29 | 20km | Μπλε ουρανού |
| Gts-c3130-20DC | 3G το SDI SMPTE CWDM DFB SFP 1310nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 3G | 1310nm/- C31 | 20km | Κιτρινοπράσινος |
| Gts-c3330-20DC | 3G το SDI SMPTE CWDM DFB SFP 1330nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 3G | 1330nm/- C33 | 20km | Κίτρινο Ocher |
| Gts-c3530-20DC | 3G το SDI SMPTE CWDM DFB SFP 1350nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 3G | 1350nm/- C35 | 20km | Ροζ |
| Gts-c3730-20DC | 3G το SDI SMPTE CWDM DFB SFP 1370nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 3G | 1370nm/- C37 | 20km | Μπεζ |
| Gts-c3930-20DC | 3G το SDI SMPTE CWDM DFB SFP 1390nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 3G | 1390nm/- C39 | 20km | Άσπρος |
| Gts-c4130-20DC | 3G το SDI SMPTE CWDM DFB SFP 1410nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 3G | 1410nm/- C41 | 20km | Ασήμι |
| Gts-c4330-20DC | 3G το SDI SMPTE CWDM DFB SFP 1430nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 3G | 1430nm/- C43 | 20km | Μαύρος |
| Gts-c4530-20DC | 3G το SDI SMPTE CWDM DFB SFP 1450nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 3G | 1450nm/- C45 | 20km | Κίτρινο πορτοκάλι |
| Gts-c4730-20DC | 3G το SDI SMPTE CWDM DFB SFP 1470nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 3G | 1470nm/- C47 | 20km | Γκρίζος |
| Gts-c4930-20DC | 3G το SDI SMPTE CWDM DFB SFP 1490nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 3G | 1490nm/- C49 | 20km | Vlolet |
| Gts-c5130-20DC | 3G το SDI SMPTE CWDM DFB SFP 1510nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 3G | 1510nm/- C51 | 20km | Μπλε |
| Gts-c5330-20DC | 3G το SDI SMPTE CWDM DFB SFP 1530nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 3G | 1530nm/- C53 | 20km | Πράσινος |

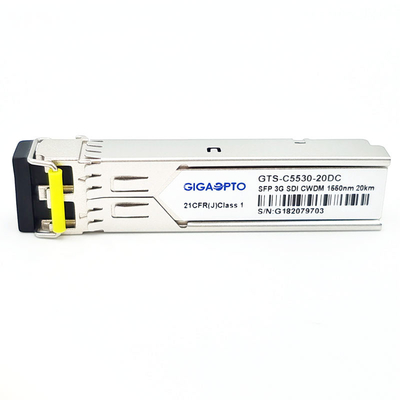

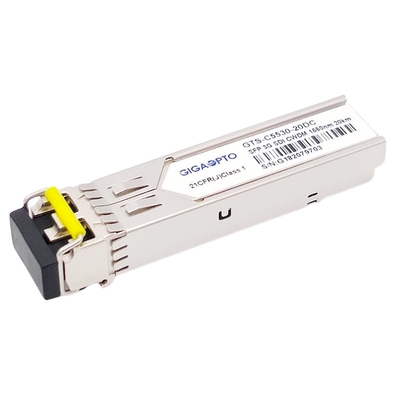

| Gts-c5530-20DC | 3G το SDI SMPTE CWDM DFB SFP 1550nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 3G | 1550nm/- C55 | 20km | Κίτρινος |
| Gts-c5730-20DC | 3G το SDI SMPTE CWDM DFB SFP 1570nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 3G | 1570nm/- C57 | 20km | Πορτοκάλι |
| Gts-c5930-20DC | 3G το SDI SMPTE CWDM DFB SFP 1590nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 3G | 1590nm/- C59 | 20km | Κόκκινος |
| Gts-c6130-20DC | 3G το SDI SMPTE CWDM DFB SFP 1610nm ΚΑΡΦΏΝΕΙ 20km SMF διπλό LC MSA | 3G | 1610nm/- C61 | 20km | Καφετής |
Καθορισμός ΚΑΡΦΙΤΣΩΝ
3G SDI CWDM SFP, 1270nm-1610nm, 20km διπλό LC, MSA Pinout
