Λεπτομέρειες:
|
| Όνομα προϊόντων: | 3g-SDI ενότητα πομποδεκτών | Σειρά ταχύτητας: | 50 MBIT/s - 2,97 Gbit/s |
|---|---|---|---|
| Κεντρικό μήκος κύματος: | 1550nm | LD/PD συστατικά: | DFB/PIN |
| Διεπαφή: | Διπλό LC | Απόσταση καλωδίων: | 40km |
| MSA/Non MSA: | MSA | Εξουσιοδότηση: | 3 έτη |
| Λέξεις κλειδιά 1: | 3g-SDI SFP 1550nm 40km | Λέξεις κλειδιά 2: | 3G SDI SFP, τηλεοπτική ενότητα 3g-SDI |
40km ενότητα πομποδεκτών συσκευών αποστολής σημάτων & δεκτών 1550 NM DFB/PIN με τα τηλεοπτικά παθολογικά σχέδια MSA Pinout
Λειτουργική προδιαγραφή
| Όνομα προϊόντων | 3G-SD/HD/3G-SDI SFP | Ποσοστό δυαδικών ψηφίων | 50 MBIT/s - 2,97 Gbit/s |
| Τύπος ενότητας | Συσκευή αποστολής σημάτων + δέκτης | MSA/Non-MSA | MSA |
| Συσκευασία | SFP | Σειρά θερμοκρασίας | 0 σε 70°C (32 σε 158°F) |
| Κεντρικό μήκος κύματος | 1310nm | Ανώτατη προσιτότητα καλωδίων | 40km |
| Συνδετήρας | Διπλό LC | Τύπος ινών | SMF |
| Τύπος συσκευών αποστολής σημάτων | DFB | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| Δύναμη συσκευών αποστολής σημάτων | -2 ~ +3dBm | Αναλογία εξάλειψης | > 5 DB |
| Ευαισθησία @ SD-SDI Rx | <-16dbm> | Ευαισθησία @ hd-SDI Rx | <-15dbm> |
| Ευαισθησία @ 3g-SDI Rx | <-14dbm> | Υπερφόρτωση δεκτών | > 0dBm |
| Κατανάλωση ισχύος | ≤1W | DOM | Υποστήριξη ως προεπιλογή |
| Πρωτόκολλα | SFP MSA | Χρόνος εξουσιοδότησης | 3 έτη |
| OEM/ODM | Υποστηριγμένος | Αριθμός μερών. |
Gts-l1530-40DC |
| Τηλεοπτική παθολογική υποστήριξη σχεδίων | Ναι | ||
| Εφαρμογή |
SMPTE 424M (2.97Gb/s) SMPTE 292M (1.485Gb/s) SMPTE 259M (270/360Mb/s) Τηλεοπτικός δρομολογητής υψηλής πυκνότητας Κάμερες ραδιοφωνικής μετάδοσης Gigabit Ethernet, κανάλι ινών Oc-48 και 2x |
||
Περιγραφή
Οι πομποδέκτες gts-l1530-40DC του Gigaopto είναι υψηλή επίδοση, οικονομικώς αποδοτικές ενότητες για την αμφίδρομη τηλεοπτική εφαρμογή μετάδοσης πέρα από την ενιαία ίνα τρόπου & την ανώτατη μετάδοση μέχρι 40km μέσω ενός μήκους κύματος 1550nm. Ο πομποδέκτης σχεδιάζεται για να διαβιβάσει/λαμβάνει τα ποσοστά στοιχείων από 50Mbps σε 2.97Gbps και σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για SMPTE259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικά ποσοστά. Η ενότητα είναι πλήρως υποχωρητική με SMPTE 297M-2006. Ο πομποδέκτης αποτελείται από τρία τμήματα: μια συσκευή αποστολής σημάτων λέιζερ DFB, μια φωτοδίοδος ΚΑΡΦΙΤΣΏΝ που ενσωματώνονται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Είναι υποχωρητικό με το SFP MSA, sff-8472 πρότυπα. Τα ενσωματωμένα ψηφιακά διαγνωστικά που ελέγχουν (DDM) επιτρέπουν την πρόσβαση στις σε πραγματικό χρόνο λειτουργούσες παραμέτρους.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Καθορισμός ΚΑΡΦΙΤΣΩΝ

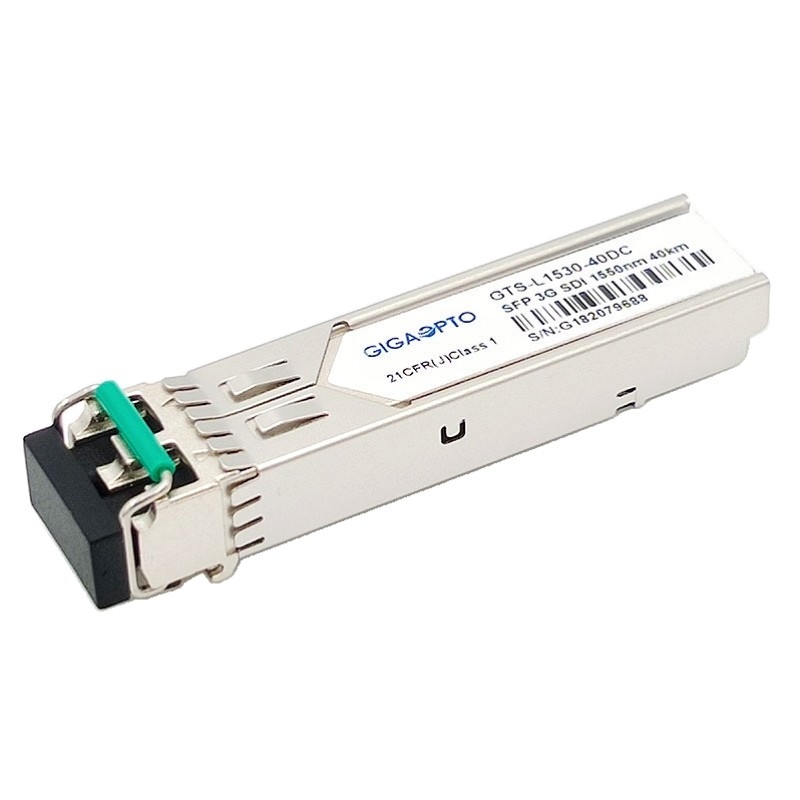

3G πομποδέκτης SDI SFP, 1550nm DFB+PIN, 40km διπλό LC, MSA Pinout, SD/HD/3G SDI
