Λεπτομέρειες:
|
| Όνομα προϊόντων: | 3G-SD/HD/3G-SDI MSA SFP | Εύρος ζώνης: | 50 MBIT/s - 2,97 Gbit/s |
|---|---|---|---|
| Κεντρικό μήκος κύματος: | 1310nm | Οπτικά συστατικά: | DFB/PIN |
| Συνδετήρας: | Διπλό LC | Απόσταση καλωδίων: | 40km |
| Εξουσιοδότηση: | 36-μήνας | Λέξεις κλειδιά 1: | 3G πομποδέκτης ραδιοφωνικής μετάδοσης |
| Λέξεις κλειδιά 2: | Hd-SDI πομποδέκτης SFP | ||
| Επισημαίνω: | 1310nm οπτικός δέκτης συσκευών αποστολής σημάτων,Δέκτης συσκευών αποστολής σημάτων 40KM οπτικός,3G SDI SFP |
||
ενότητα πομποδεκτών συσκευών αποστολής σημάτων & δεκτών 40km 1310nm DFB/PIN με τα τηλεοπτικά παθολογικά σχέδια MSA Pinout
Λειτουργική προδιαγραφή
| Όνομα προϊόντων | 3G-SD/HD/3G-SDI SFP | Εύρος ζώνης | 50Mb/s - 2.97Gb/s |
| Τύπος ενότητας | Συσκευή αποστολής σημάτων + δέκτης | MSA/Non-MSA | MSA |
| Συσκευασία | SFP | Σειρά θερμοκρασίας | 0 σε 70°C (32 σε 158°F) |
| Κεντρικό μήκος κύματος | 1310nm | Ανώτατη προσιτότητα καλωδίων | 40km |
| Συνδετήρας | Διπλό LC | Τύπος ινών | SMF |
| Τύπος συσκευών αποστολής σημάτων | DFB | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| Δύναμη συσκευών αποστολής σημάτων | -2 ~ +3dBm | Αναλογία εξάλειψης | > 5dB |
| Ευαισθησία @ SD-SDI Rx | <-16dbm> | Ευαισθησία @ hd-SDI Rx | <-15dbm> |
| Ευαισθησία @ 3g-SDI Rx | <-14dbm> | Υπερφόρτωση δεκτών | > 0dBm |
| Κατανάλωση ισχύος | ≤1W | Ψηφιακός διαγνωστικός | Υποστήριξη ως προεπιλογή |
| Πρωτόκολλα | SFP MSA | Χρόνος εξουσιοδότησης | 3 έτη |
| OEM/ODM | Υποστηριγμένος | Αριθμός μερών | Gts-l1330-40DC |
| Τηλεοπτική παθολογική υποστήριξη σχεδίων | Ναι | ||
| Εφαρμογή |
SMPTE 424M (2.97Gb/s) SMPTE 292M (1.485Gb/s) SMPTE 259M (270/360Mb/s) Τηλεοπτικός δρομολογητής υψηλής πυκνότητας Κάμερες ραδιοφωνικής μετάδοσης Gigabit Ethernet, κανάλι ινών Oc-48 και 2x |
||
Περιγραφή

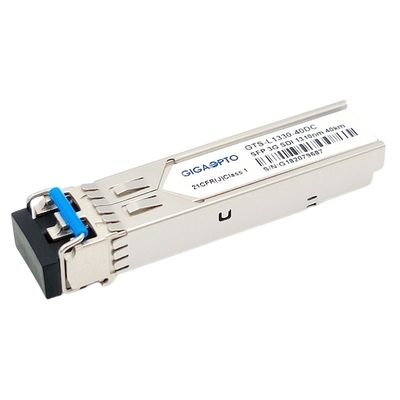

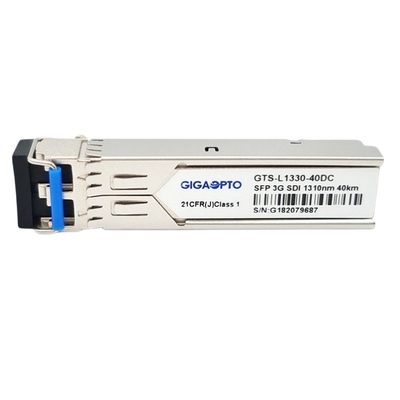

Η ενότητα πομποδεκτών συσκευών αποστολής σημάτων & δεκτών gts-l1330-40DC 3Gbps του Gigaopto είναι για τις δύο καναλιών τηλεοπτικές εφαρμογές μετάδοσης μέχρι 40km πέρα από τη single-mode ίνα (SMF).
Ο πομποδέκτης σχεδιάζεται για να διαβιβάσει/λαμβάνει τα ποσοστά στοιχείων από 50Mbps σε 2.97Gbps και τα παθολογικά σχέδια υποστηρίξεων SDI για SMPTE 259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικά ποσοστά. Η ενότητα είναι πλήρως υποχωρητική με SMPTE 297M-2006. Είναι κατάλληλο για τις υψηλής ευκρίνειας ψηφιακές εφαρμογές ραδιοφωνικής αναμετάδοσης.
Ο πομποδέκτης αποτελείται από τρία τμήματα: μια συσκευή αποστολής σημάτων λέιζερ DFB, μια φωτοδίοδος ΚΑΡΦΙΤΣΏΝ που ενσωματώνονται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Είναι υποχωρητικό με το SFP MSA, sff-8472 πρότυπα. Τα ενσωματωμένα ψηφιακά διαγνωστικά που ελέγχουν (DDM) επιτρέπουν την πρόσβαση στις σε πραγματικό χρόνο λειτουργούσες παραμέτρους.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Καθορισμός ΚΑΡΦΙΤΣΩΝ
3G πομποδέκτης SDI SFP, 1310nm DFB+PIN, 40km διπλό LC, MSA Pinout, SD/HD/3G SDI
