Λεπτομέρειες:
|
| Όνομα προϊόντων: | 3g-SDI ενότητα πομποδεκτών SFP | Ποσοστό δυαδικών ψηφίων: | 3Gbps |
|---|---|---|---|
| μήκος κύματος: | 1310nm | Συνδετήρας: | Διπλό LC |
| Ανώτατη απόσταση: | 10km | DOM: | Υποστηριγμένος |
| Εξουσιοδότηση: | τριών ετών | Λέξεις κλειδιά: | 3G-SDI SFP 10KM |
| Επισημαίνω: | SMPTE τηλεοπτικό SFP,SMF τηλεοπτικό SFP,Πομποδέκτης SDI SMPTE |
||

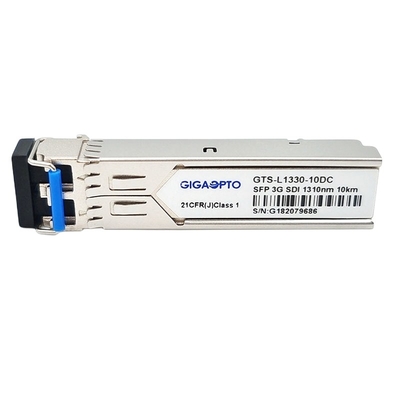

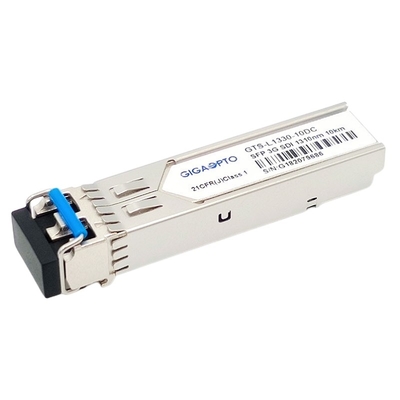

SMPTE 3G SDI SFP 1310nm 10km διπλή ενότητα MSA Pinout πομποδεκτών συσκευών αποστολής σημάτων + δεκτών LC οπτική
Περιγραφή
Gts-l1330-10DC SMPTE 3G SDI του Gigaopto που η τηλεοπτική ενότητα πομποδεκτών έχει ως σκοπό να διαβιβάσει/λαμβάνουν τα ποσοστά στοιχείων από 50Mbps σε 2.97Gbps πέρα από τη single-mode σύνδεση μετάδοσης ινών ανώτατη επάνω σε 10km, και σχεδιάζονται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για SMPTE259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικά ποσοστά. Η ενότητα είναι πλήρως υποχωρητική με SMPTE 297M-2006.
Ο πομποδέκτης αποτελείται από τρία τμήματα: μια συσκευή αποστολής σημάτων λέιζερ DFB, μια φωτοδίοδος ΚΑΡΦΙΤΣΏΝ που ενσωματώνονται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων, την πολλών πηγών συμφωνία SFP (MSA) και sff-8472 υποχωρητικά.
Λειτουργική προδιαγραφή
| Όνομα προϊόντων | 3G SDI LR SFP | Εύρος ζώνης | 50Mbit/s - 2.97Gbit/s |
| Τύπος ενότητας | Συσκευή αποστολής σημάτων + δέκτης | MSA/Non-MSA | MSA |
| Τύπος | SFP | Σειρά θερμοκρασίας | Εμπορικός/βιομηχανικός |
| Κεντρικό μήκος κύματος | 1310nm | Ανώτατη προσιτότητα | 10km |
| Συνδετήρας ινών | Διπλό LC | Τύπος ινών | SMF |
| Τύπος συσκευών αποστολής σημάτων | Λέιζερ DFB | Τύπος δεκτών | Φωτοανιχνευτής ΚΑΡΦΙΤΣΩΝ |
| Δύναμη συσκευών αποστολής σημάτων | -7 dBm ~ -2 | Ευαισθησία Rx (SD-SDI) | < -16dBm=""> |
| Ευαισθησία Rx (hd-SDI) | < -15dBm=""> | ||
| Ευαισθησία Rx (3g-SDI) | < -14dBm=""> | ||
| Αναλογία εξάλειψης | > 5dB | Υπερφόρτωση δεκτών | > -3dBm |
| Κατανάλωση ισχύος | ≤1W | Χρόνος εξουσιοδότησης | 3 έτη |
| DOM | Υποστήριξη ως προεπιλογή | OEM/ODM | Ναι |
| Τηλεοπτική παθολογική υποστήριξη σχεδίων | SMPTE259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικά ποσοστά | ||
| Συμμόρφωση | SFP MSA, sff-8472, RoHS | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Καθορισμός ΚΑΡΦΙΤΣΩΝ
