Λεπτομέρειες:
|
| Όνομα προϊόντων: | Ενότητα πομποδεκτών SDI SFP | Εύρος ζώνης: | 50Mbit/s - 2.97Gbit/s |
|---|---|---|---|
| Κεντρικό μήκος κύματος: | 1310nm | Οπτικά συστατικά: | FP/PIN |
| Συνδετήρας: | Διπλό LC | Απόσταση καλωδίων: | 2km |
| Εξουσιοδότηση: | τριών ετών | Λέξεις κλειδιά 1: | 3G SDI SFP 2KM, COEM SDI SFP |
| Λέξεις κλειδιά 2: | Πομποδέκτης SMPTE 3G SFP |
Πομποδέκτης 1310nm 2km SMPTE 3G SDI SFP διπλή ενότητα MSA Pinout συσκευών αποστολής σημάτων + δεκτών LC οπτική
Λειτουργική προδιαγραφή
| Όνομα προϊόντων | Πομποδέκτης SMPTE 3G SFP | Εύρος ζώνης | 50Mbit/s - 2.97Gbit/s |
| Τύπος ενότητας | Συσκευή αποστολής σημάτων + δέκτης | MSA/Non-MSA | MSA |
| Τύπος | SFP | Σειρά θερμοκρασίας | Εμπορικός/βιομηχανικός |
| Κεντρικό μήκος κύματος | 1310nm | Ανώτατη προσιτότητα | 10km |
| Συνδετήρας ινών | Διπλό LC | Τύπος ινών | SMF |
| Τύπος συσκευών αποστολής σημάτων | FP | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| Δύναμη συσκευών αποστολής σημάτων | -8 ~ 0dBm | Ευαισθησία Rx (SD-SDI) | < -16dBm=""> |
| Ευαισθησία Rx (hd-SDI) | < -15dBm=""> | ||
| Ευαισθησία Rx (3g-SDI) | < -14dBm=""> | ||
| Αναλογία εξάλειψης | > 5dB | Υπερφόρτωση δεκτών | > -3dBm |
| Κατανάλωση ισχύος | ≤1W | Χρόνος εξουσιοδότησης | 3 έτη |
| DOM/DDM | Υποστήριξη ως προεπιλογή | OEM/ODM | Ναι |
| Τηλεοπτική παθολογική υποστήριξη σχεδίων | SMPTE259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικά ποσοστά | ||
| Συμμόρφωση | SFP MSA, SFF-8472, SMPTE 297M-2006 | ||
Περιγραφή
Gts-l1330-10DC SMPTE 3G SDI του Gigaopto που η τηλεοπτική ενότητα πομποδεκτών έχει ως σκοπό να διαβιβάσει/λαμβάνουν τα ποσοστά στοιχείων από 50Mbps σε 2.97Gbps πέρα από τη single-mode σύνδεση μετάδοσης ινών ανώτατη επάνω σε 2km, και σχεδιάζονται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για SMPTE259M, SMPTE 344M, SMPTE 292M και SMPTE 424M τμηματικά ποσοστά. Η ενότητα είναι πλήρως υποχωρητική με SMPTE 297M-2006.
Ο πομποδέκτης αποτελείται από τρία τμήματα: μια συσκευή αποστολής σημάτων λέιζερ FP, μια φωτοδίοδος ΚΑΡΦΙΤΣΏΝ που ενσωματώνονται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Αυτό το 3G SDI SFP είναι συμβατό με την πολλών πηγών συμφωνία SFP (MSA). Πραγματικός - λειτουργίες χρονικού οι ψηφιακές διαγνωστικές ελέγχου είναι διαθέσιμες μέσω ενός I2C, όπως προκαθορίζονται από SFF-8472.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Καθορισμός ΚΑΡΦΙΤΣΩΝ

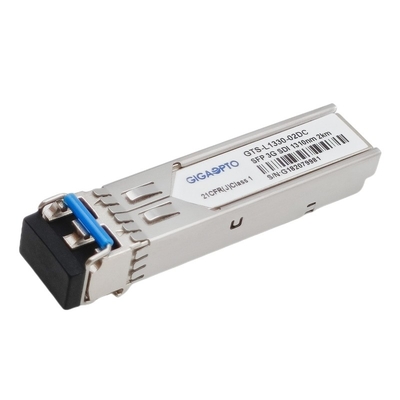

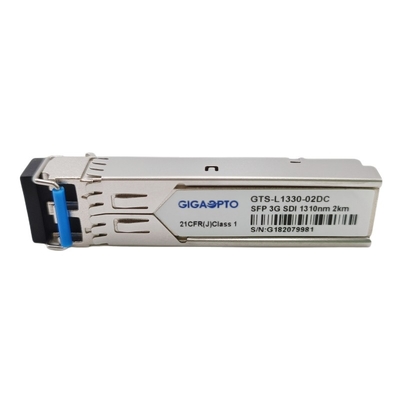

3G πομποδέκτης SDI SFP, 1310nm FP+PIN, 2km διπλό LC, MSA Pinout, SD/HD/3G SDI
