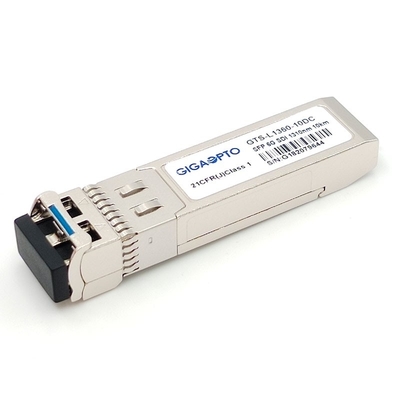

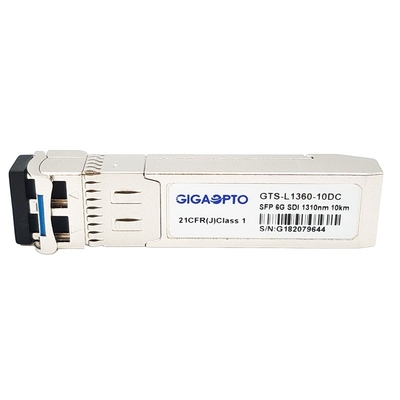

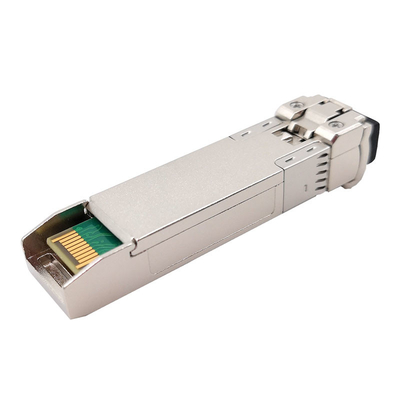

6G τηλεοπτικά DOM ενότητας 1310nm 10km LC πομποδεκτών για SD/HD/3G/6G/SDI

Διπλή ίνα 1310nm 10km DOM MSA πομποδεκτών SMPTE 6G ψηφιακή τηλεοπτική

Περιγραφή

Αυτός ο τηλεοπτικός πομποδέκτης ινών 6Gbps διπλός είναι υψηλή επίδοση, οικονομικώς αποδοτική ενότητα για δύο - διοχετεύστε τις τηλεοπτικές εφαρμογές μετάδοσης πέρα από την ενιαία ίνα τρόπου.

Ποσοστά στοιχείων υποστηρίξεων από 50Mbps σε 5.94Gbps και σχεδιάζεται συγκεκριμένα για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για τα ποσοστά SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M και ST-2081 τμηματικά. Μια ανώτατη απόσταση καλωδίων μπορεί να φθάσει σε μέχρι 10km πέρα από το μήκος κύματος 1310nm με το διπλό συνδετήρα LC.

Ο πομποδέκτης αποτελείται από τρία τμήματα: ένα λέιζερ DFB, μια φωτοδίοδος ΚΑΡΦΙΤΣΏΝ που ενσωματώνονται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και ολοκληρωμένο κύκλωμα πομποδεκτών με τη μονάδα ελέγχου MCU για DDM. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ. Οι πομποδέκτες είναι συμβατοί με την πολλών πηγών συμφωνία SFP (MSA) και sff-8472.

Λειτουργική προδιαγραφή της τηλεοπτικής παθολογικής ενότητας πομποδεκτών σχεδίων συσκευών αποστολής σημάτων & δεκτών DOM LC SMF 6Gb/s MSA 1310nm 10km

Χαρακτηριστικά γνωρίσματα

• Τηλεοπτικά παθολογικά σχέδια υποστηρίξεων για το SD-SDI, το hd-SDI, το 3g-SDI και το 6g-SDI
• Λειτουργούν ποσοστό στοιχείων μέχρι 5.94Gbps
• λέιζερ 1310nm DFB, φωτοδίοδος ΚΑΡΦΙΤΣΏΝ
• Απόσταση μέχρι 10km
• Ενιαίες παροχή ηλεκτρικού ρεύματος 3.3V και διεπαφή λογικής TTL
• Διπλή διεπαφή συνδετήρων LC
• Καυτός Pluggable
• Υποχωρητικός με το SFP MSA και sff-8472
• Πραγματικός - χρονικός ψηφιακός διαγνωστικός έλεγχος μέσω της διεπαφής I2C
• Λειτουργούσα θερμοκρασία περίπτωσης: 0 σε +70°C
• RoHS-6 υποχωρητικός και αμόλυβδος

Πληροφορίες διαταγής του ψηφιακού τηλεοπτικού πομποδέκτη SMPTE 6G Gigaopto, ενιαίου TX, ενιαίου RX, διπλού RX και της διπλής σειράς TX: 0-70°C λειτουργούσα σειρά θερμοκρασίας

6g-SDI: Αυτά τα πρότυπα καθορίζουν μια αα του μπίτ δομή δεδομένων, ένα ηλεκτρικό σήμα και μια ομοαξονική διεπαφή καλωδίων για τη μεταφορά των σημάτων με ένα συνολικό ωφέλιμο φορτίο 5,940 Gb/s ή 5.940/1.001 Gb/s. Αυτά τα πρότυπα διευκρινίζουν επίσης τα ηλεκτρικά και φυσικά χαρακτηριστικά

από τα ομοαξονικούς καλώδια και τους συνδετήρες. Αυτά τα πρότυπα καθορίζουν διάφορους τρόπους χαρτογράφησης για τη μεταφορά 2160 γραμμή και 1080 σχήματα εικόνας γραμμών και σχετικά βοηθητικά στοιχεία σε μια ενιαίος-σύνδεση 6 αα του μπίτ διεπαφή Gb/s [ονομαστικό] SDI.
