Λεπτομέρειες:
|
| Όνομα προϊόντων: | ενότητα διπλός-δεκτών 12G BiDi | Τύπος ενότητας: | SFP+ 2RX σε 1 ίνα |
|---|---|---|---|
| μήκος κύματος: | 1270nm-RX1/1330nm-RX2 | Τύπος συνδετήρων: | Μονοκατευθυντικό LC |
| Απόσταση καλωδίων: | 10km | MSA/Non MSA: | Μη MSA |
| Λέξεις κλειδιά 1: | 1270nm/1330nm διπλή ενότητα δεκτών | Λέξεις κλειδιά 2: | Διπλοί δέκτες BiDi 12G τηλεοπτικό SFP |
| Επισημαίνω: | 12g πρότυπα SDI smpte,smpte 12g SDI,SMPTE SFP |
||

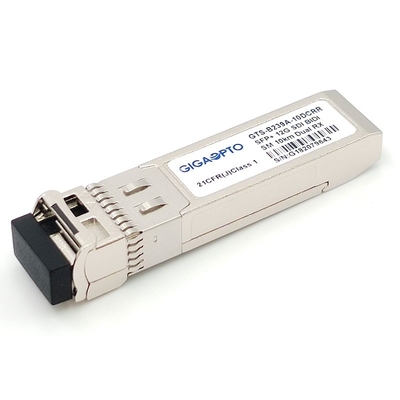

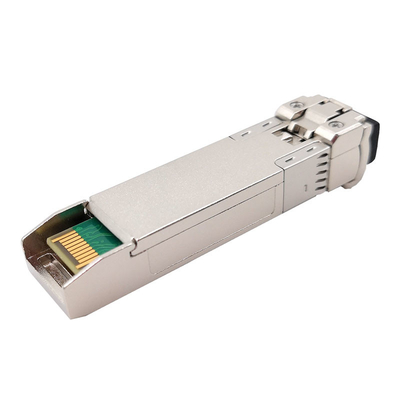

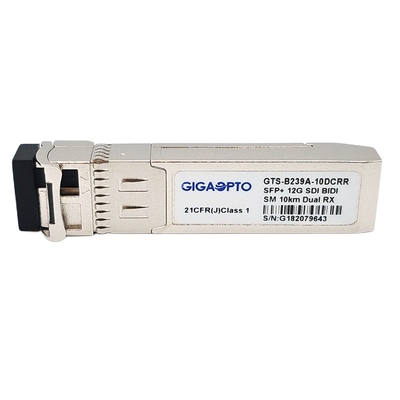

12G διπλοί δέκτες SFP BiDi μια ίνα 10km μονοκατευθυντικός συνδετήρας μη MSA Pinout SDI LC
Λειτουργική προδιαγραφή
| Αριθμός μερών | Gts-b239a-10DCRR | Ποσοστό στοιχείων | 11.88Gb/s |
| Κατηγορία προϊόντων | Ενότητα διπλός-δεκτών 12g-SDI | MSA/Non-MSA | Μη MSA |
| Τύπος συσκευασίας | SFP+ αμφίδρομο 2Rx | Θερμοκρασία | 0 σε 70°C (32 σε 158°F) |
| Μήκος κύματος | 1270nm-Rx1/1330nm-Rx2 | Ανώτατο μήκος ινών | 10km |
| Συνδετήρας ινών | Μονοκατευθυντικό LC | Τύπος ινών | SMF |
| Τύπος συσκευών αποστολής σημάτων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| Τάση παροχής ηλεκτρικού ρεύματος | 3.3V | Ρεύμα ανεφοδιασμού | 260mA |
| Rx Sen.@ 11.88Gbps | <-11dbm> | Rx Sen.@ 5.94Gbps | <-13dbm> |
| Rx Sen.@ 2.97Gbps | <-15dbm> | Υπερφόρτωση Rx | >1.0dBm |
| DOM | Υποστήριξη ως προεπιλογή | Χρόνος εξουσιοδότησης | 36-μήνας |
| OEM/ODM | Υποστηριγμένος | Βάρος | 0.025kg |
| Πρωτόκολλα | SMPTE ST 259, SMPTE ST 344, SMPTEST292-1/2, SMPTEST 424, SMPTE ST 2081-1 ΚΑΙ SMPTE ST 2082-1 | ||
Περιγραφή
Του Gigaopto οπτική ενότητα διπλός-δεκτών gts-b239a-10DCRR η αμφίδρομη σχεδιάζεται για την τηλεοπτική προσιτότητα μέχρι 10km συνδέσεων δικτύων εκπομπής 12g-SDI πέρα από τη Single-Mode ίνα (SMF).
Ενσωμάτωσε τη φωτοδίοδο 2 σε ένα BOSA και μπορεί να επεκταθεί σε μια ίνα λαμβάνει τη λύση με τους μονοκατευθυντικούς συνδετήρες LC.
Η ενότητα δεκτών είναι υποχωρητική με SMPTE ST το 2082-1 (12G uhd-SDI), ST το 2081-1 (6G uhd-SDI), ST424 (3G SDI), ST 292-1 (hd-SDI), και ST259 (SD-SDI).
Πραγματικός - λειτουργίες χρονικού οι ψηφιακές διαγνωστικές ελέγχου είναι διαθέσιμες μέσω ενός I2C, όπως προκαθορίζονται από SFF-8472.
Χαρακτηριστικά γνωρίσματα
Sd/hd/3g/6g/12g-SDI ενότητα διπλός-δεκτών SFP
ΣΥΜΒΑΤΌ ΣΎΣΤΗΜΑ 424, ST-2081 ΚΑΙ ST-2082 ΤΟΥ ST 259, ΤΟΥ ST 292-1, ΤΟΥ ST
Περίφραξη μετάλλων για τη χαμηλότερη EMI
2-κανάλι συσκευή αποστολής σημάτων δεκτών w/o ΚΑΡΦΙΤΣΩΝ
Απόσταση μέχρι 10km
Υποστηρίζει τα παθολογικά σχέδια SDI για το SD-SDI, το hd-SDI, το 3g-SDI, το 6g-SDI και το 12g-SDI
Μονοκατευθυντικός συνδετήρας LC
Με το reclocker στην ενότητα
Ενιαία παροχή ηλεκτρικού ρεύματος 3.3V
Καυτός-pluggable ίχνος SFP
Λειτουργούσα θερμοκρασία περίπτωσης: 0 σε +70°C
RoHS-6 υποχωρητικός και αμόλυβδος
Εφαρμογή
Τμηματικό ψηφιακό σύστημα μετάδοσης ινών για SMPTE ST 259, SMPTE ST σήματα 344, smptest292-1/2, SMPTEST 424, SMPTE ST 2081-1 και SMPTE ST 2082-1
UHDTV/HDTV/SDTV διεπαφές υπηρεσιών
Καθορισμός ΚΑΡΦΙΤΣΩΝ
