Λεπτομέρειες:
|
| Όνομα προϊόντων: | Ενότητα διπλός-δεκτών 12g-SDI SFP+ | Στοιχείο-ποσοστό: | 12Gbps |
|---|---|---|---|
| Τύπος ενότητας: | SFP+ 2RX σε 1 ίνα | μήκος κύματος: | 1310nm-Rx1/1310nm-Rx2 |
| Τύπος συνδετήρων: | Μονοκατευθυντικό LC | Προσιτότητα καλωδίων: | 10km |
| MSA/Non MSA: | Μη MSA | Λέξεις κλειδιά: | Διπλή ενότητα δεκτών 12g-SDI SFP+ |

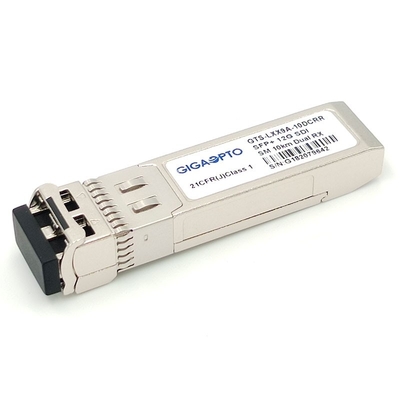

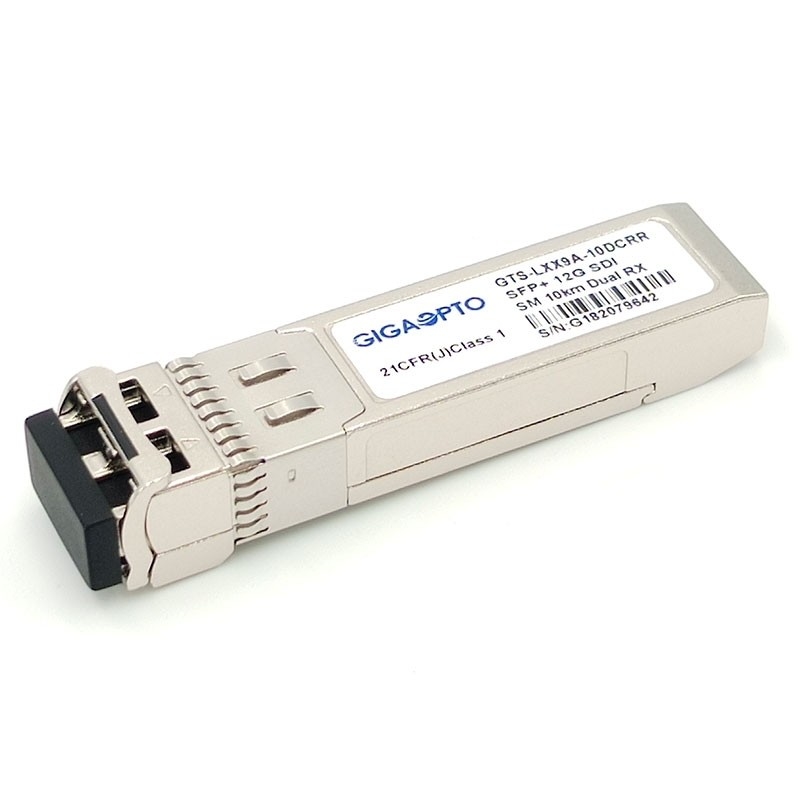

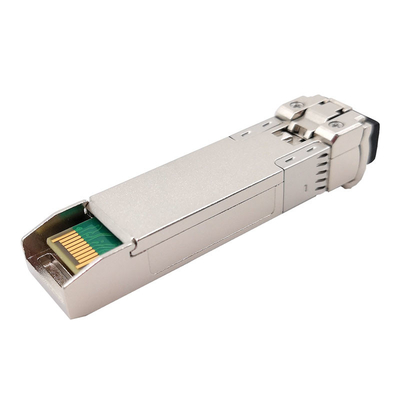

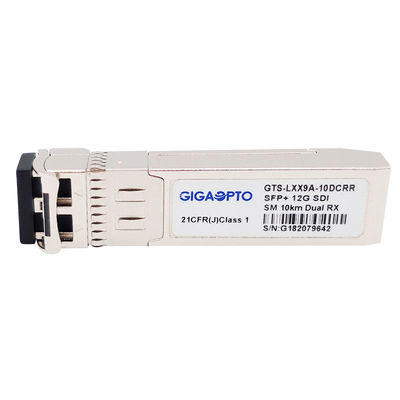

Διπλή ενότητα 10km DOM ΜΗ MSA Pinout δεκτών 12g-SDI SFP+ LC
Λειτουργική προδιαγραφή
| Αριθμός μερών | Gts-lxx9a-10DCRR | Ποσοστό στοιχείων | 50Mbps~11.88Gb/s |
| Όνομα προϊόντων | Διπλός-δέκτης 12g-SDI SFP+ | MSA/Non-MSA | Μη MSA |
| Τύπος ενότητας | Διπλό RX | Θερμοκρασία | 0 σε 70°C (32 σε 158°F) |
| Μήκος κύματος | 1310nm-Rx1/1310nm-Rx2 | Μετάδοση καλωδίων | 10km |
| Συνδετήρας ινών | Διπλό LC | Τύπος ινών | Single-mode ίνα |
| Μέρος συσκευών αποστολής σημάτων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| Τάση παροχής ηλεκτρικού ρεύματος | 3.3V | Ρεύμα ανεφοδιασμού | 260mA |
| Rx Sensitivity@ 11.88Gbps | <-11dbm> | Rx Sensitivity@ 5.94Gbps | <-13dbm> |
| Rx Sensitivity@ 2.97Gbps | <-15dbm> | Υπερφόρτωση δεκτών | >1.0dBm |
| ΨΗΦΙΑΚΟΣ ΔΙΑΓΝΩΣΤΙΚΟΣ | Ναι | Χρόνος εξουσιοδότησης | τριών ετών |
| OEM/ODM | Υποστηριγμένος | MTBF | 1,000,000Hours |
| Πρωτόκολλα | SMPTE ST 259, SMPTE ST 344, SMPTEST292-1/2, SMPTEST 424, SMPTE ST 2081-1 ΚΑΙ SMPTE ST 2082-1 | ||
Περιγραφή προϊόντων
Το GTS-LXX9A-10DCRR_12G είναι μια δύο καναλιών οπτική ενότητα δεκτών με σκοπό να λάβει τα οπτικά τμηματικά ψηφιακά σήματα όπως καθορίζεται σε SMPTE το 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M, και dvb-ASI. Υποστηρίζει μέχρι 12Gbps και έχει ως σκοπό συγκεκριμένα να λάβει τα παθολογικά σχέδια για το hd-SDI, το 3g-SDI, το 6g-SDI, και το 12g-SDI. Είναι με το συνδετήρα καρφιτσών SFP+ 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω ενός I2C. Μια μέγιστη απόσταση 10 χλμ είναι επιτεύξιμη με τα παθολογικά σήματα 12Gbps.
Ο δέκτης περιλαμβάνει αυτά τα τμήματα: Φωτοδίοδοι ΚΑΡΦΙΤΣΩΝ που ενσωματώνονται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA), Reclockers, και έναν ελεγκτή MCU.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Καθορισμός ΚΑΡΦΙΤΣΩΝ
